10.1.3. Радиатор отопителя
| ОБЩИЕ СВЕДЕНИЯ |

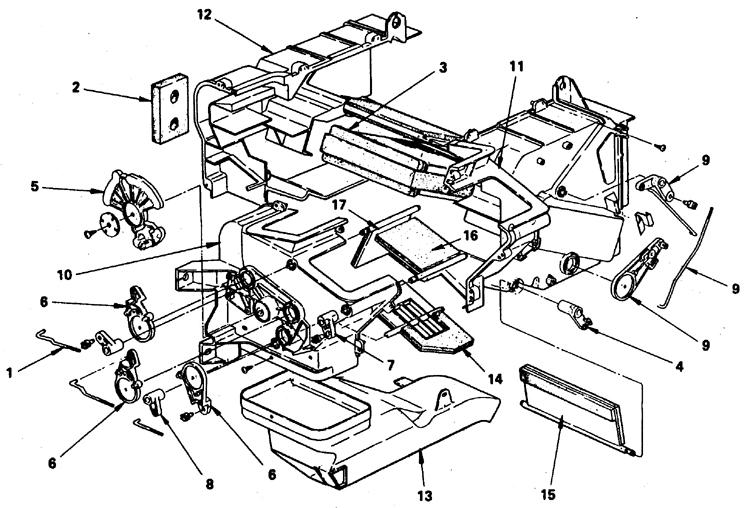

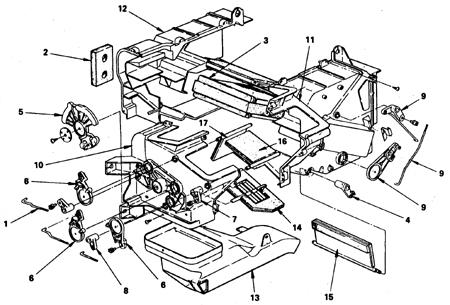

Радиатор отопителя на автомобилях Amigo/ MU/ Jazz и Rodeo/ Passport
 |
| 1 – тяги и рычаг заслонки усиленного обогрева стекла 2 – пластина и уплотнитель 3 – радиатор 4 – рычаг смесительной заслонки 5 – сектор установки основного режима вентиляции салона 6 – привод 7 – рычаг заслонки вентиляционного канала 8 – рычаг заслонки отопителя |
9 – привод делительной заслонки 10 – левый кожух 11 – правый кожух 12 – задний кожух 13 – воздуховод 14 – заслонка для обогрева ног 15 – заслонка бокового вентиляционного канала 16 – распределительная заслонка 17 – заслонка усиленного обогрева стекла |

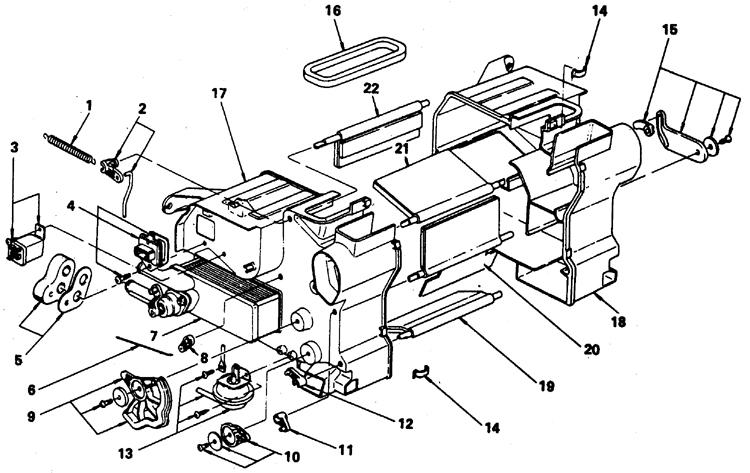

Радиатор отопителя на автомобилях Trooper/ Bighorn
 |
| 1 – пружина заслонки усиленного обогрева ветрового стекла 2 – тяга и рычаг заслонки усиленного обогрева стекла 3 – реле 4 – резистор кондиционера 5 – пластина и уплотнитель 6 – штанга клапана охлаждающей жидкости 7 – радиатор 8 – рычаг смесительной заслонки 9 – сектор установки основного режима вентиляции салона 10 – привод 11 – рычаг заслонки вентиляционного канала |
12 – рычаг заслонки отопителя 13 – диафрагма обогрева стекла 14 – детали крепления 15 – привод смесительной заслонки 16 – уплотнитель 17 – левый кожух 18 – правый кожух 19 – заслонка для обогрева ног 20 – заслонка бокового вентиляционного канала 21 – смесительная заслонка 22 – заслонка усиленного обогрева стекла |
АВТОМОБИЛИ AMIGO/ MU/ JAZZ, TROOPER/ BIGHORN И RODEO/ PASSPORT
Снятие

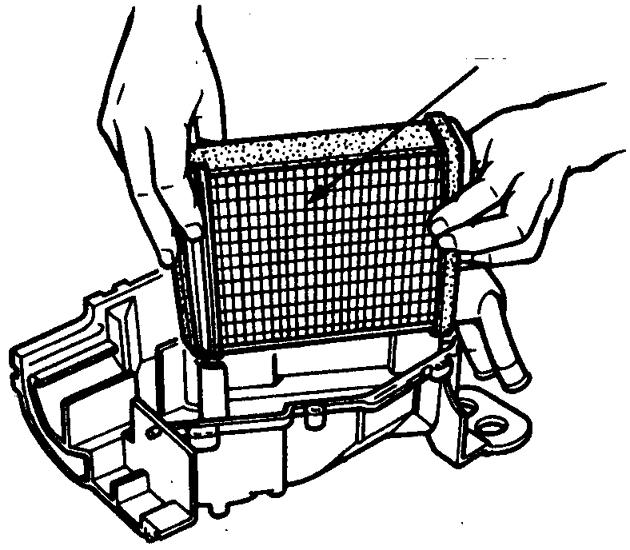

Извлечение радиатора отопителя из кожуха
 |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
