10.1.2. Дополнительный электродвигатель блока кондиционирования

ОБЩИЕ СВЕДЕНИЯ

АВТОМОБИЛИ TROOPER/ BIGHORN

Задний обогреватель

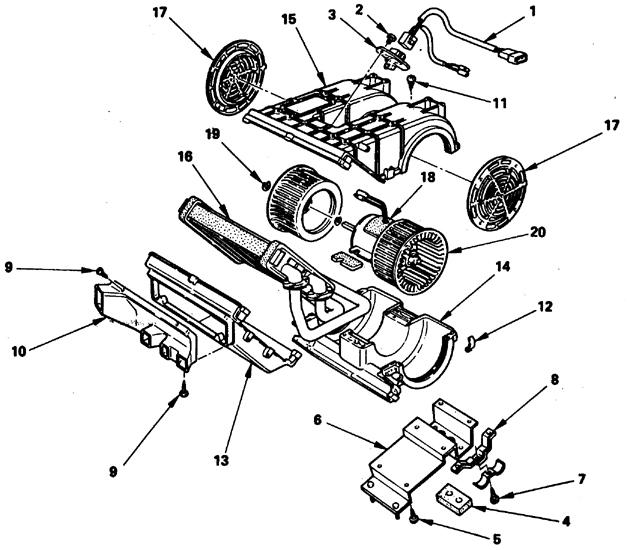

10.1.1 Дополнительный электродвигатель блока кондиционирования Исузу Трупер 1989-1995

1 – проводка
2 – винт
3 – резистор
4 – уплотнитель
5 – винт
6 – кронштейн
7 – винт
8 – кронштейн
9 – винт
10 – вентиляционные сопла
11 – винт

12 – скобы
13 – детали кожуха вентилятора
14 – детали кожуха вентилятора
15 – детали кожуха вентилятора
16 – радиатор отопителя
17 – крышка
18 – электродвигатель вентилятора в сборе
19 – стопорное кольцо
20 – крыльчатка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Слейте охлаждающую жидкость.

3. Снимите заднее сиденье.

4. Отсоедините шланги от отопителя.

5. Отверните болты и отсоедините разъем с проводами.

6. Снимите отопитель.

7. Разберите отопитель.

8. Отверните винты крепления кожуха и отсоедините скобы.

9. Осторожно достаньте кожух и детали кожуха. Снимите электродвигатель и крыльчатку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если повреждены уплотнители, то замените их.

2. Установите электродвигатель в сборе с крыльчаткой. Соберите кожух.

3. Установите кожух, присоедините к отопителю шланги.

4. Залейте охлаждающую жидкость, соедините батарею с массой. Убедитесь в отсутствии течи.
