10. Электрооборудование кузова

10.1. Система подогрева и кондиционирования воздуха

10.1.1. Электродвигатель вентилятора отопителя и кондиционера

ОБЩИЕ СВЕДЕНИЯ

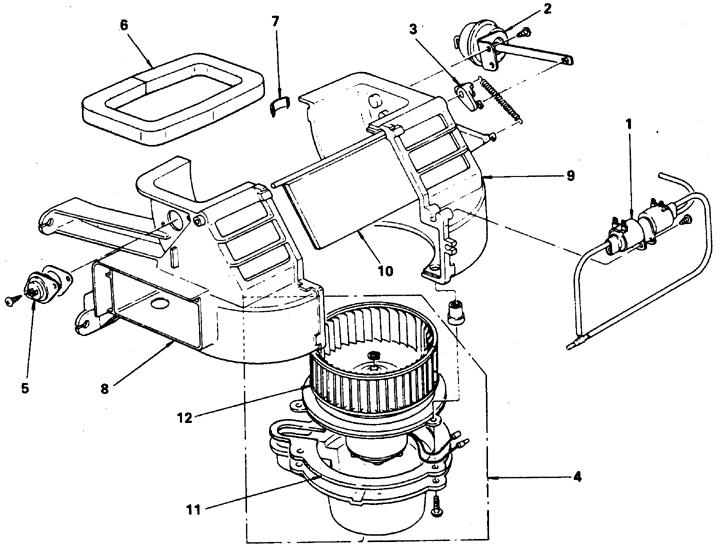

Электродвигатель вентилятора отопителя на автомобилях Trooper/ Bighorn

10.0 Система подогрева и кондиционирования воздуха Исузу Трупер 1989-1995

1 – электромагнитный клапан размораживателя бокового
окна и включения бокового сопла
2 – диафрагма
3 – пружина и рычаг заслонки
4 – электродвигатель вентилятора в сборе
5 – датчик температуры

6 – уплотнитель
7 – скобы крепления
8 – левый воздуховод
9 – правый воздуховод
10 – панель вентилятора
11 – электродвигатель
12 – крыльчатка

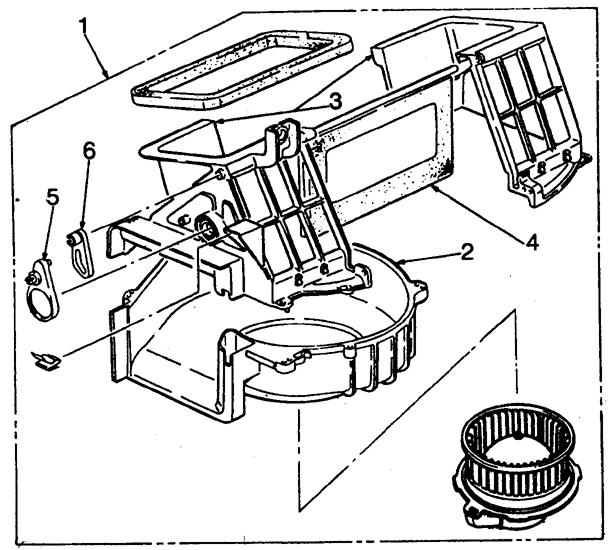

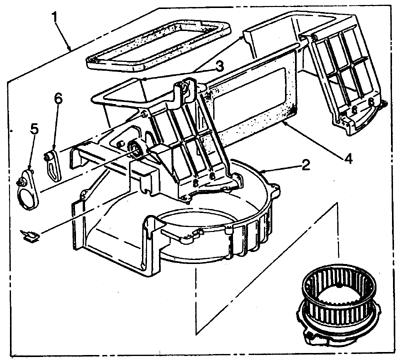

Электродвигатель вентилятора отопителя на автомобилях Rodeo/ Bighorn

1 – блок обдува
2 – нижний кожух
3 – верхний кожух

4 – заслонка переключения режимов обдува
5 – вспомогательный рычаг
6 – рычаг заслонки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите декоративную накладку (если предусмотрена).

3. Отсоедините проводку электродвигателя.

4. Отверните винты и снимите электродвигатель.

5. Достаньте скобу и снимите крыльчатку.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите крыльчатку и закрепите скобой.

2. Установите электродвигатель, закрепите винтами.

3. Соедините батарею с массой, включите вентилятор и проверьте работу.
