9.3. Задняя крышка (крышка грузового отсека или люка)
| ОБЩИЕ СВЕДЕНИЯ |

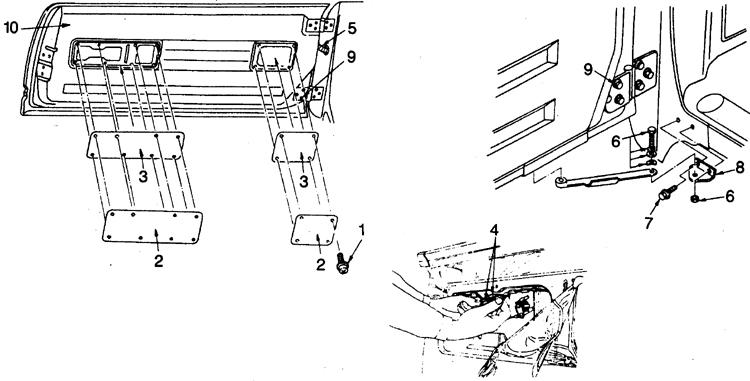

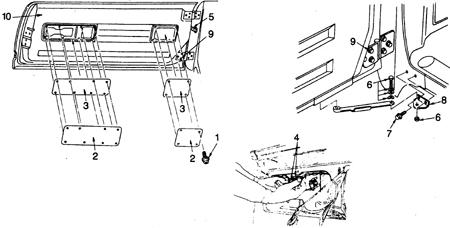

Задняя крышка автомобиля Amigo/ MU/ Jazz
 |
|
1 – защелка
2 – крышка лючка 3 – прокладка крышки лючка 4 – прокладка задних фонарей 5 – крышка проводов |
6 – болт, гайка и пружинная шайба
ограничителя 7 – болт кронштейна ограничителя 8 – кронштейн 9 – болт петли 10 – задняя крышка |

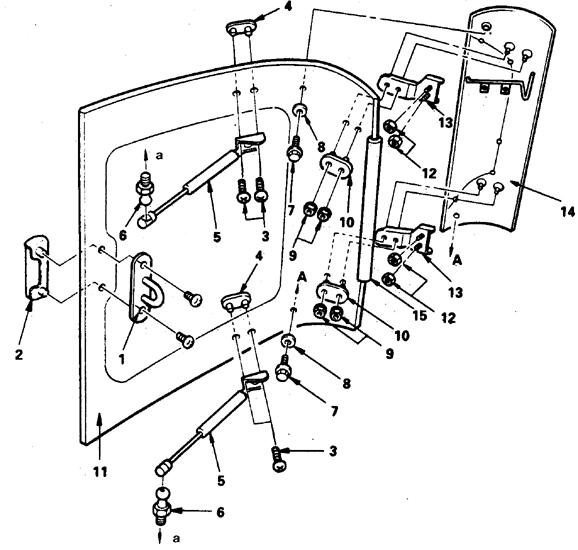

Верхняя задняя крышка автомобиля Amigo/ MU/ Jazz
 |
|
1 – фиксатор
2 – ручка 3 – болт стойки крышки 4 – фланец стойки 5 – стойка 6 – шаровый палец стойки 7 – болт дефлектора 8 – уплотнитель дефлектора |
9 – гайка дефлектора и верхней крышки 10 – фланец дефлектора и верхней крышки 11 – верхняя задняя крышка 12 – гайка петли со стороны кузова 13 – петля верхней крышки 14 – дефлектор 15 – уплотнитель а – к кузову |

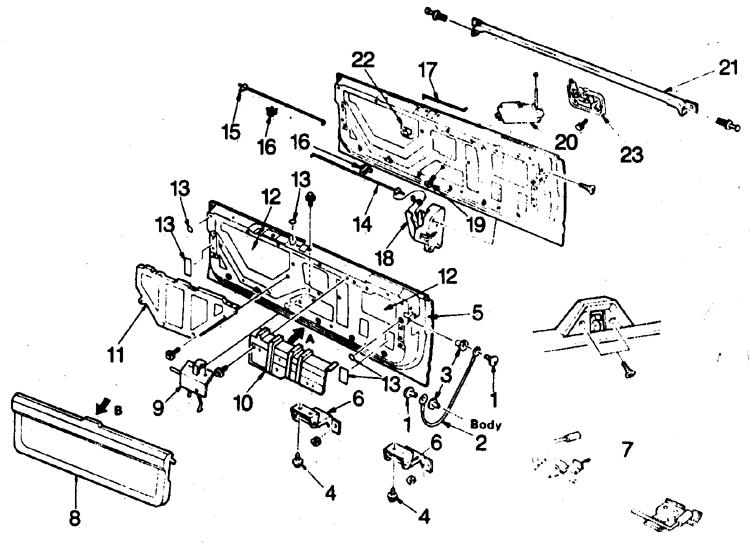

Нижняя задняя крышка автомобиля Amigo/ MU/ Jazz
 |
|
1 – болт троса привода нижней крышки
2 – трос привода нижней крышки 3 – фланец нижней крышки 4 – болт петли 5 – нижняя задняя крышка 6 – петля 7 – торсионный узел 8 – декоративная накладка 9 – детали внутренней облицовки 10 – детали внутренней облицовки 11 – детали внутренней облицовки 12 – защита от проникновения воды |
13 – водонепроницаемая крышка 14 – тяга управления замком 15 – тяга управления замком 16 – держатель тяги 17 – тяга цилиндра замка 18 – замок нижней крышки 19 – болт крепления актюатора замка 20 – ручка 21 – уплотнитель 22 – цилиндр привода замка 23 – актюатор |

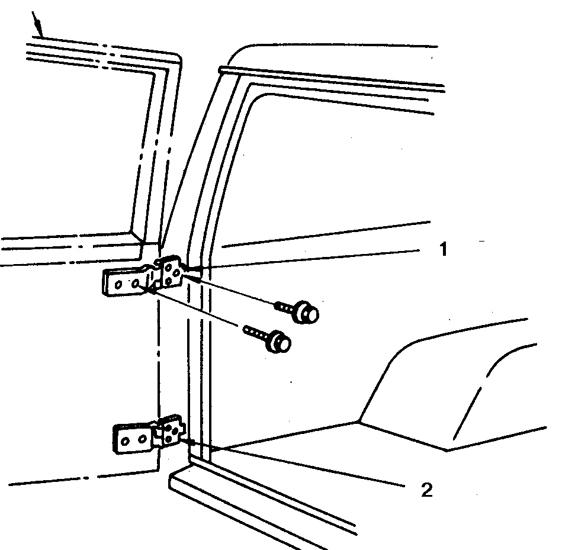

Задняя крышка автомобиля Trooper/ Bighorn
 |
1 – верхняя петля 2 – нижняя петля |
