Изузу Трупер. Двери



Изузу Трупер. Двери

9. Кузов

9.1. Двери

ОБЩИЕ СВЕДЕНИЯ

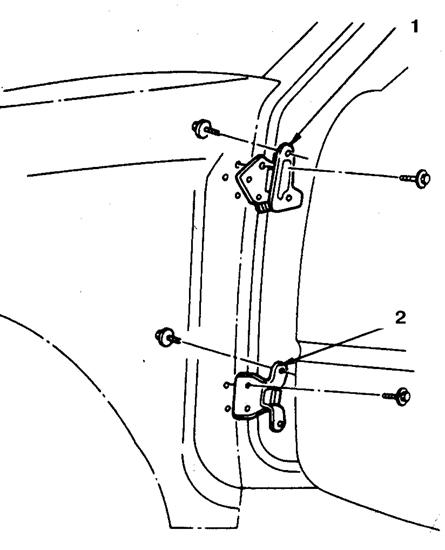

Дверные петли на автомобиле Amigo/ MU/ Jazz

9.0 Двери Исузу Трупер 1989-1995
1 – верхняя дверная петля

2 – нижняя дверная петля

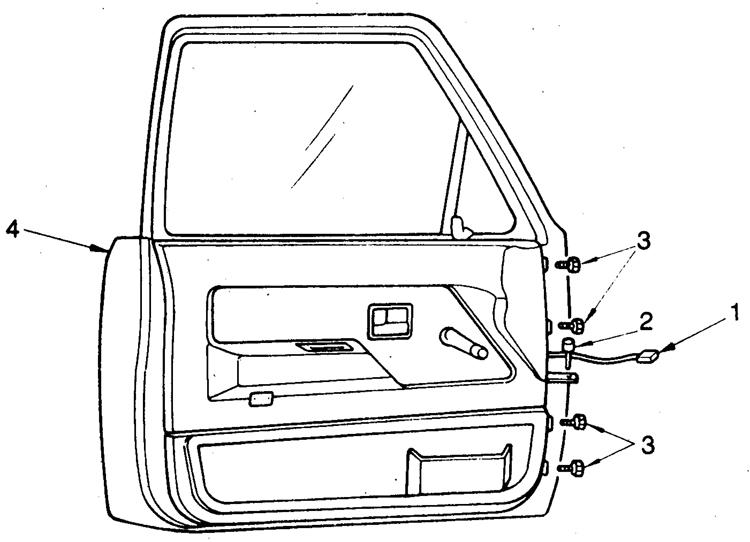

Дверь автомобиля Rodeo/ Passport

9.0 Двери Исузу Трупер 1989-1995
1 – разъем проводов

2 – ограничитель открывания двери

3 – болты дверных петель

4 – дверь
Предупреждение двери опустите стекло.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если дверь оборудована стеклоподъемником или встроенными динамиками, то необходимо снять внутреннюю панель и отсоединить провода.
2. Полностью откройте дверь, подоприте домкратом через ветошь или деревянный брусок (желательно работать с помощником).

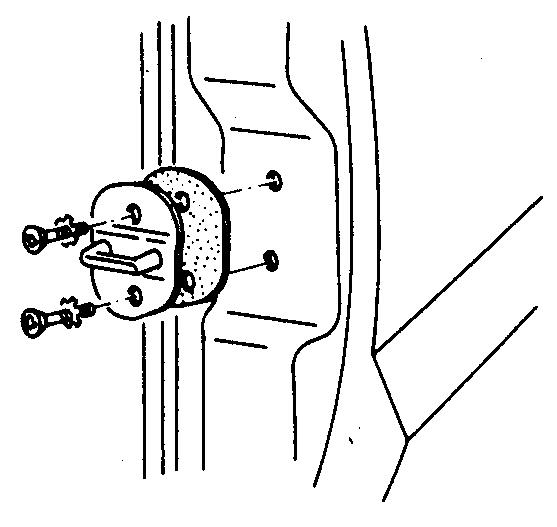

9.0 Двери Исузу Трупер 1989-1995 3. Отсоединить фиксатор замка.

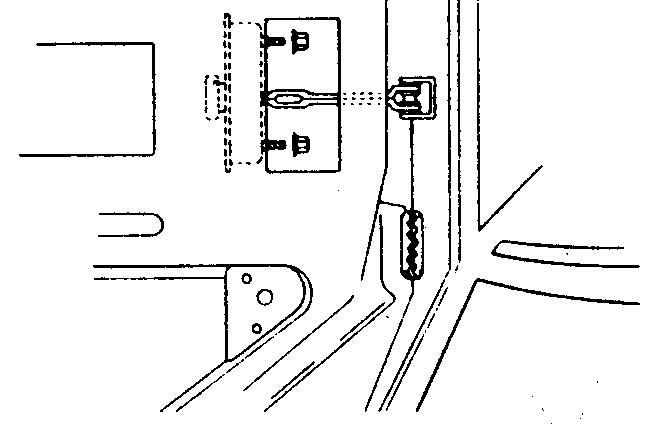

9.0 Двери Исузу Трупер 1989-1995 4. Выбейте ограничитель двери. Подставьте под ограничитель деревянный брусок, чтобы не погнуть при выбивании.
5. Отверните болты крепления дверных петель со стороны двери.
6. Осторожно снимите дверь с петель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте петли, болты петель, резьбовые отверстия и ограничитель консистентной смазкой.
2. Вывесите дверь, уперев в домкрат, и совместите с завесами.
3. Заверните болты со стороны двери, но не до отказа. В процессе установки двери болты не подтягивать.
4. Уберите домкрат и осторожно закройте дверь, проверив совмещение с проемом, дверь не захлопывать. Как правило, при установке двери понадобится регулировка.
5. Откройте дверь, ослабьте болты и отрегулируйте дверь так, чтобы получился примерно одинаковый зазор по всему периметру проема. Зазор должен быть как можно больше.
Предупреждение двери можно отпустить болты петель как со стороны двери, так и со стороны кузова. Для регулировки положения фиксатора замка можно подложить пластины.

6. После регулировки затяните болты со стороны двери с моментом 22–29 Н.м.
7. Отрегулируйте положение фиксатора замка.
8. Для этого ослабьте винты и отрегулируйте положение фиксатора легкими ударами пластмассового молотка. Фиксатор должен располагаться параллельно ротору замка. Для точной регулировки фиксатора относительно ротора может понадобиться установить одну-две прокладки.
9. Затяните болты фиксатора с моментом 12 Н.м.
