8.13.2. Агрегаты антиблокировочной системы
| ОБЩИЕ СВЕДЕНИЯ |
Расположение агрегатов антиблокировочной системы
 |

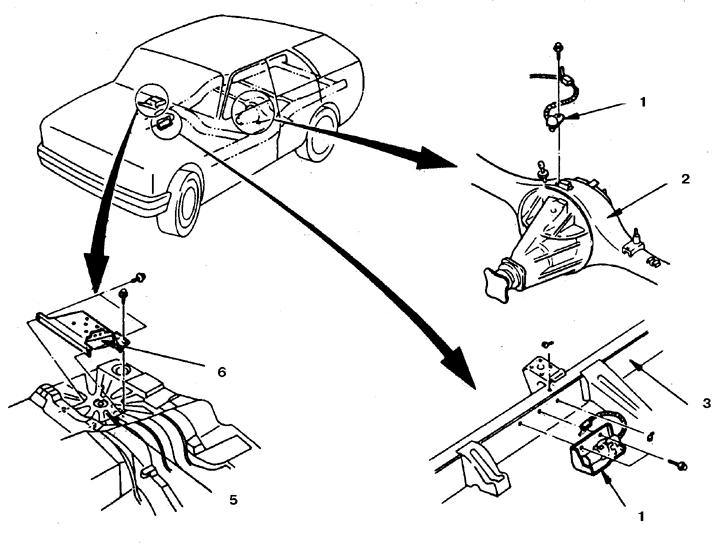

| 1 – датчик скорости 2 – задний мост 3 – задний швеллер шасси |
4 – регулятор давления 5 – панель пола с правой стороны 6 – процессорный блок ECM |
 |
| 7 – дифференциальное реле давления 8 – выключатель стояночного фонаря 9 – предохранитель 7 (10А) 10 – регулятор давления 11 – отсечной клапан 12 – редукционный клапан 13 – батарея 14 – главный предохранитель (60А) 15 – выключатель зажигания 16 – предохранитель 2 (10А) 17 – вывод АСС замка зажигания 18 – предохранитель 14 (20А) |

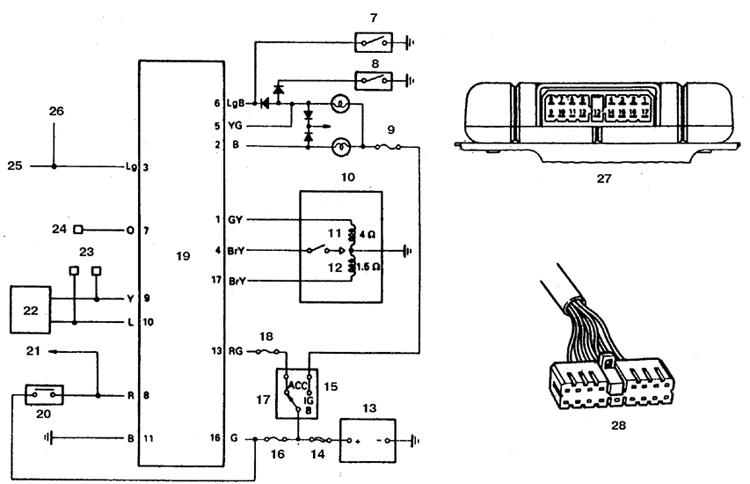

19 – процессорный модуль системы 20 – выключатель сигнала торможения 21 – к выключателю сигнала торможения 22 – датчик скорости 23 – диагностические выводы 24 – диагностические выводы 25 – к контрольной лампе включения обоих ведущих мостов 26 – выключатель контрольной лампы ведущих мостов 27 – разъем на процессорном блоке 28 – разъем кабеля процессорного блока |
Антиблокировочная система задних колес (монтажная схема)
 |

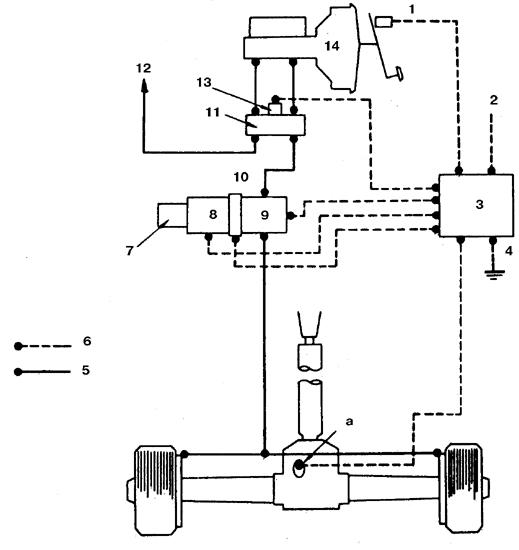

| 1 – выключатель сигнала торможения 2 – питание +12 В 3 – процессорный блок 4 – масса a – датчик скорости 5 – гидравлическая магистраль 6 – провода 7 – ресивер |
8 – редукционный клапан 9 – отсечной клапан 10 – регулятор давления 11 – комбинированный клапан 12 – к тормозам передних колес 13 – дифференциальное реле давления 14 – главный цилиндр тормозов |

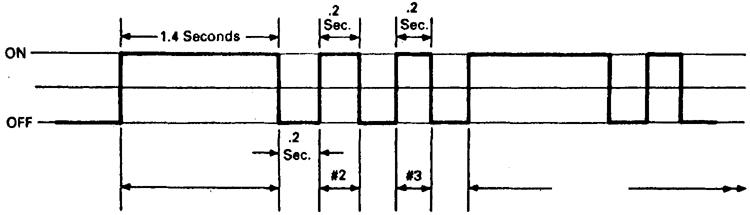

Последовательность импульсов диагностического кода антиблокировочной системы
 |
ПРОЦЕССОРНЫЙ БЛОК RWAL-СИСТЕМЫ
Снятие и установка
 |
|

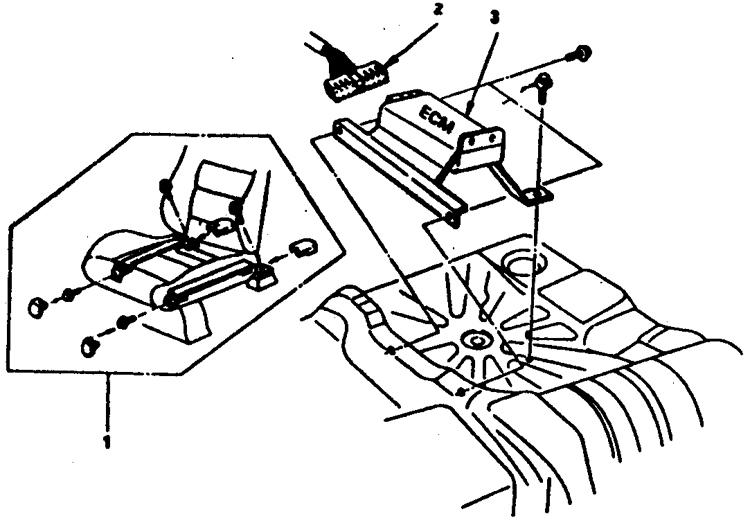

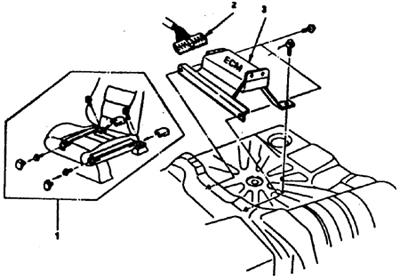

1 – сиденье пассажира
2 – разъем кабеля |
3 – кронштейн |
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
РЕГУЛЯТОР ДАВЛЕНИЯ (РЕДУКЦИОННЫЙ И ОТСЕЧНОЙ КЛАПАН)
Снятие и установка
 |
|

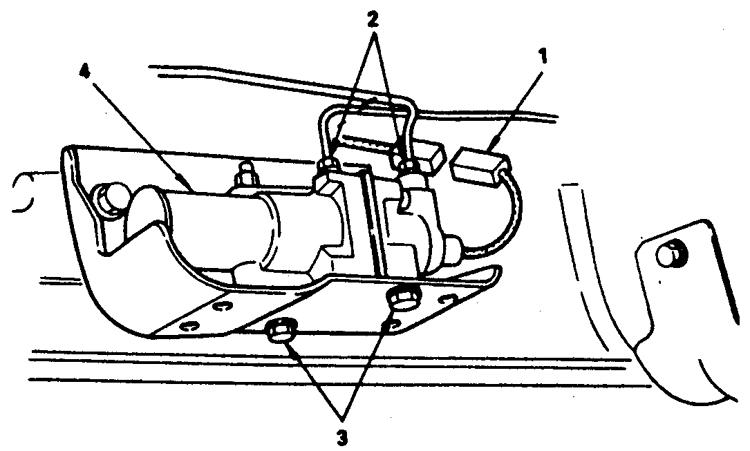

1 – разъем приводов
2 – трубки магистрали тормозов |
3 – болт 4 – регулятор давления |
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА
Снятие и установка
 |
|

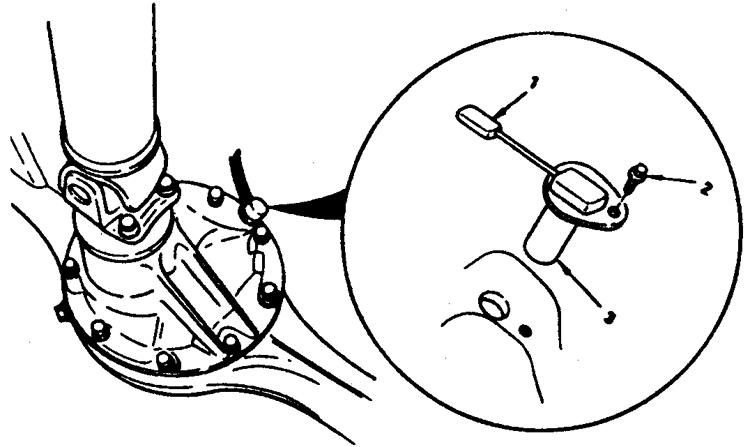

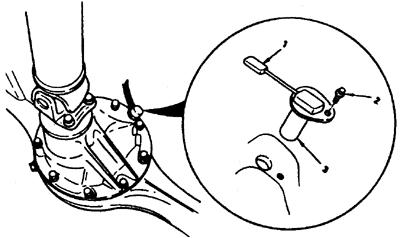

1 – разъем
2 – болт |
3 – датчик |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
