Изузу Трупер. Дисковые тормоза



Изузу Трупер. Дисковые тормоза

8.9. Дисковые тормоза

8.9.1. Колодки дисковых тормозов

ОБЩИЕ СВЕДЕНИЯ

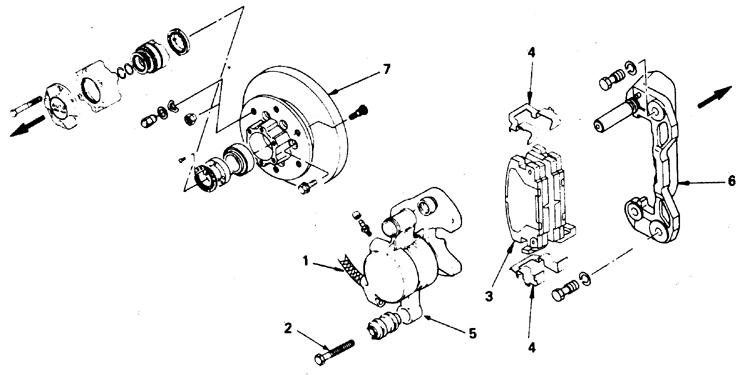

Детали переднего дискового тормоза

8.8 Дисковые тормоза Исузу Трупер 1989-1995
1 – шланг
2 – болт
3 – накладки с пластинами
4 – скоба
5 – суппорт в сборе
6 – кронштейн суппорта
7 – диск и ступица

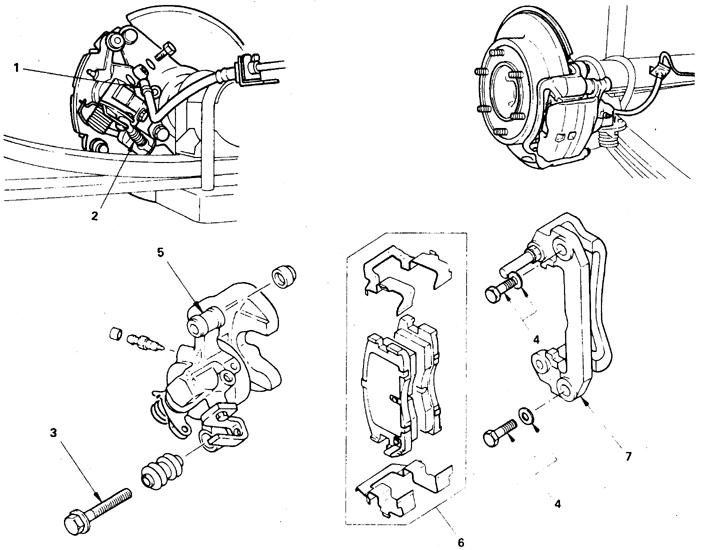

Детали заднего дискового тормоза

8.8 Дисковые тормоза Исузу Трупер 1989-1995
1 – шланг, 2 прокладки, болт штуцера
2 – рычаг ручного тормоза
3 – болт
4 – болт с шайбой
5 – суппорт в сборе
6 – накладки и скобы
7 – кронштейн суппорта

На большей части автомобилей предусмотрен индикатор износа колодок. Если при пользовании тормозами раздается визг, то проверьте износ колодок. Если пластина индикатора соприкасается с тормозным диском, то колодки следует заменить (защитившись от вредного воздействия пыли, образовавшейся от износа фрикционного материала).

Снятие

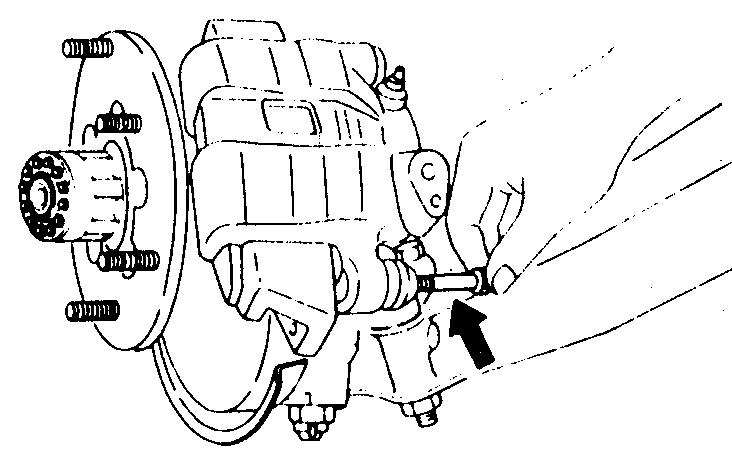

Отвинчивание нижнего болта

8.8 Дисковые тормоза Исузу Трупер 1989-1995

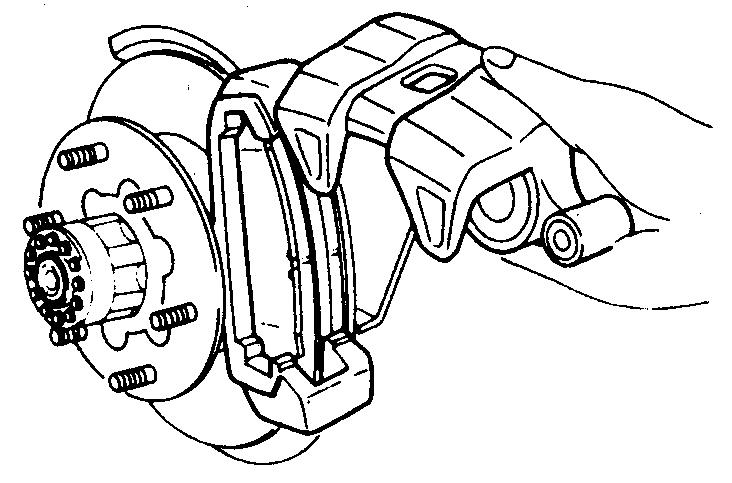

Откидывание суппорта

8.8 Дисковые тормоза Исузу Трупер 1989-1995

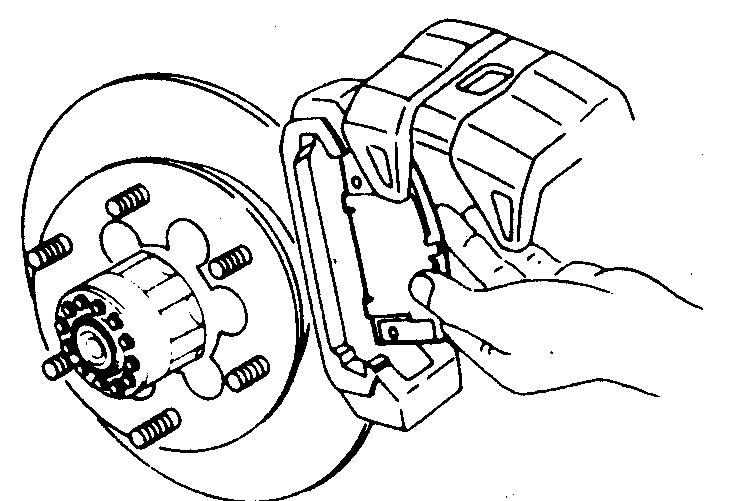

Снятие колодок и пластин

8.8 Дисковые тормоза Исузу Трупер 1989-1995

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Удалите из главного цилиндра половину объема жидкости.
2. Поднимите автомобиль и установите на подставки.
3. Снимите колесо.
4. Снимите суппорт тормоза, не отсоединяя трубку гидропривода. Привяжите суппорт отрезком проволоки, не допуская провисания на шланге.
Предупреждение узла колесного тормоза на части автомобилей допускает замену изношенных колодок без снятия суппорта. Чтобы обеспечить доступ к колодкам отверните нижний болт и откиньте суппорт.

5. Снимите колодки и пластины. Проверьте состояние диска тормоза, при необходимости прошлифуйте или замените. Перед шлифованием измерьте толщину диска и сравните с нормативной (значение толщины отлито на диске).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Утопите поршень в цилиндр суппорта с помощью специального приспособления. На задних тормозах автомобилей, чтобы утопить поршень в цилиндр, надо повернуть поршень по часовой стрелке до упора и совместить шероховатую часть поршня с центром суппорта.
2. Слегка смажьте заднюю часть колодок и установите пластины. Установите колодки на суппорт.
3. Установите суппорт, колесо и опустите автомобиль.
4. Нажмите на педаль несколько раз, чтобы колодки прижались к диску. Проверьте уровень жидкости, при необходимости долейте.
