Изузу Трупер. Педаль



Изузу Трупер. Педаль

8.2. Педаль

ОБЩИЕ СВЕДЕНИЯ

Регулировка педали

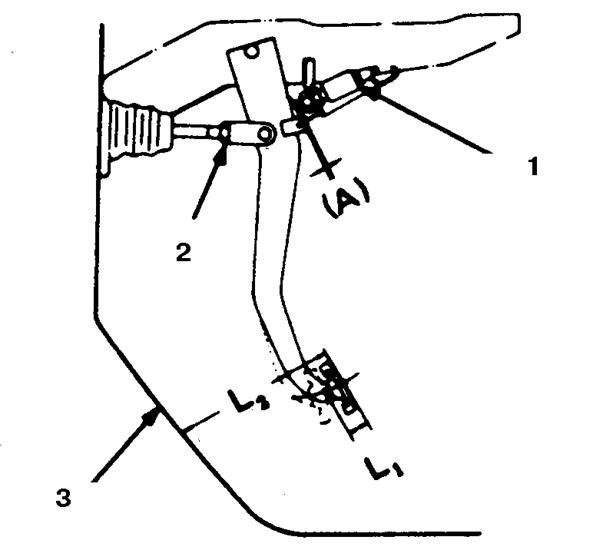

8.1 Педаль Исузу Трупер 1989-1995
1 – выключатель

2 – контргайка

3 – пол

L1 – свободный ход педали

L2 – высота педали

А – зазор между корпусом выключателя сигнала торможения и педалью

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Запустите двигатель, нажмите несколько раз на педаль газа и на работающем двигателе измерьте высоту педали от пола кузова (L2). Убедитесь, что педаль после нажатия полностью возвращается в исходное положение.
2. Расстояние измеряется между полом и накладкой педали.
3. Остановите двигатель, нажмите несколько раз на педаль тормоза и проверьте свободный ход педали (L1).

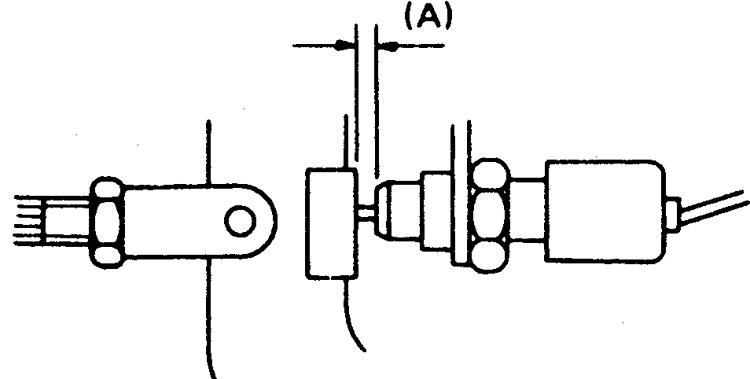

Зазор между корпусом выключателя сигнала торможения и педалью

8.1 Педаль Исузу Трупер 1989-1995

Если результаты проверки свободного хода педали отличаются от нормы, то отрегулируйте педаль следующим образом.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от выключателя заднего хода.
2. Отпустите гайку выключателя заднего хода, отведите выключатель от педали.
3. Отпустите контргайку толкателя и отрегулируйте высоту педали.
4. Затяните контргайку толкателя с моментом 18 Н.м.
5. Отрегулируйте зазор А выключателя заднего хода, затяните гайку и присоедините провод.

Регулировочные данные педали тормоза

Марка а/м
Свободный ход, мм
Высота педали, мм
Зазор между корпусом выключателя сигнала торможения и педалью, мм
Trooper/ Bighorn
7,1 – 10, 9
198 – 208
0,5 – 1,0
Amigo/ MU/ Jazz
5,8 – 9,9
173 – 183
0,5 – 1,0
Rodeo/ Passport
5,8 – 9,9
173 – 183
0,5 – 1,0
