Изузу Трупер. Разборка карданных шарниров

6.3.4. Разборка карданных шарниров

ОБЩИЕ СВЕДЕНИЯ

Детали карданного шарнира

6.3.4 Разборка карданных шарниров Исузу Трупер 1989-1995

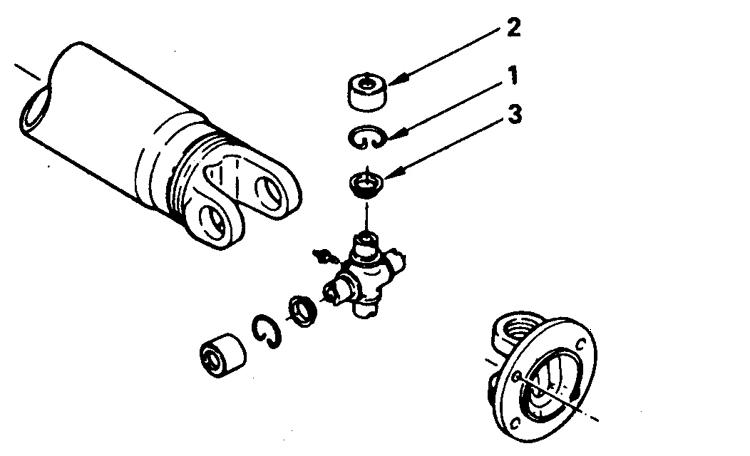

1 – стопорное кольцо
2 – игольчатый подшипник

3 – сальник

Формирование подшипников крестовины

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль, установите на подставки и снимите карданный вал.

2. Если будет сниматься передняя вилка кардана, то нанесите метки взаимной ориентации на фланец скользящего шлицевого соединения и на карданный вал, чтобы не нарушить балансировку при сборке. Достаньте стопорные кольца, фиксирующие стаканы подшипников крестовины.

3. Для снятия крестовины понадобится пресс, вставка и оправка. Диаметр вставки должен быть несколько меньше отверстия в вилке, чтобы вытолкнуть подшипник, а диаметр оправки должен обеспечивать выпадение выпрессованного подшипника.

4. Выпрессуйте подшипник с одной стороны вилки. Если подшипник не выйдет полностью, то извлеките его плоскогубцами.

5. Переверните пресс и выпрессуйте противоположный подшипник.

6. Аналогично выпрессуйте остальные подшипники.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заложите в новые подшипники свежую смазку, вставьте стакан подшипника в вилку кардана, установите крестовину. Предупреждение предусмотрена масленка крестовины, которую следует установить перед сборкой шарнира. После установки проверьте возможность доступа к масленке.

2. Запрессуйте стакан подшипника на 6 мм от края вилки. Если при запрессовке требуется значительное усилие или крестовина начинает заедать в подшипнике, то это означает наличие задира в подшипнике. В этом случае крестовину и подшипник следует выпрессовать и переставить стакан подшипника. В противном случае подшипник быстро выйдет из строя.

3. Установите новые стопорные кольца.

4. Установите противоположный стакан подшипника и запрессуйте до тех пор пока нижний (запрессованный) подшипник не упрется в стопорное кольцо.

5. Установите новое стопорное кольцо. Если кольцо не входит в канавку, то прошлифуйте поверхность кольца.

6. Установите остальные подшипники крестовины.

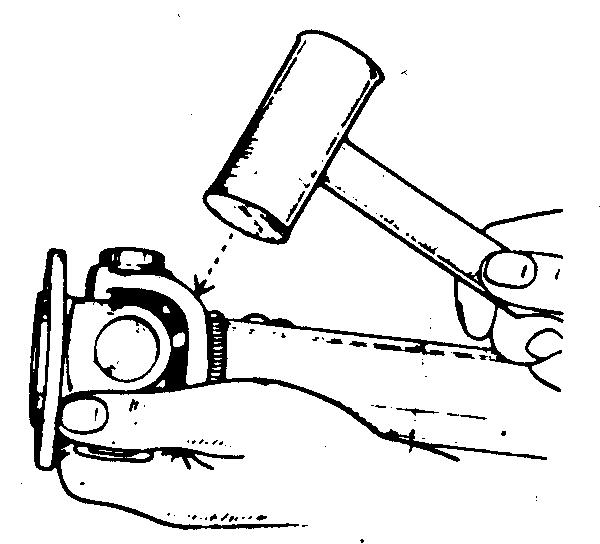

7. Проверьте свободу вращения крестовины в подшипниках. При заедании осадите шипы подшипников ударами пластмассового молотка. Если эта мера не дает результата, то разберите карданный шарнир и проверьте шипы подшипников. Запрещается устанавливать вал с заедающей крестовиной.
