4.4. Система рециркуляции
| ОБЩИЕ СВЕДЕНИЯ |

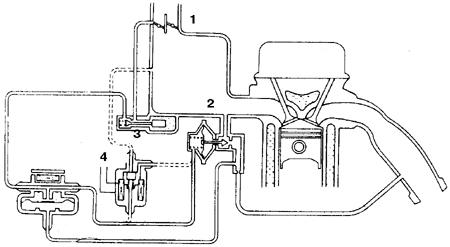

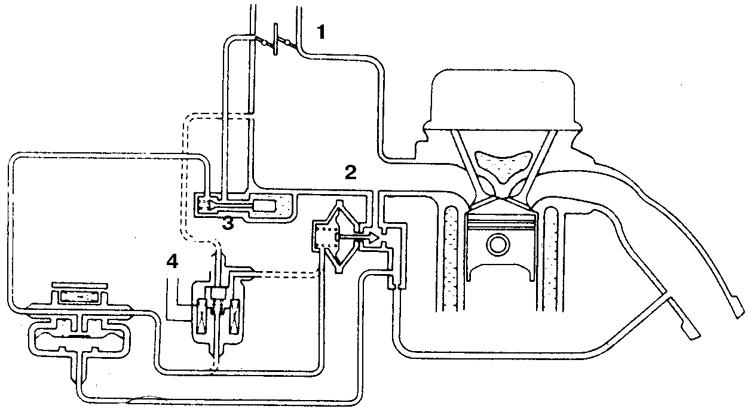

Система рециркуляции на двигателях 4ZE1
 |
|
1 – дроссельная заслонка
2 – клапан рециркуляции |
3 – термовакуумный клапан 4 – от электронного блока управления |

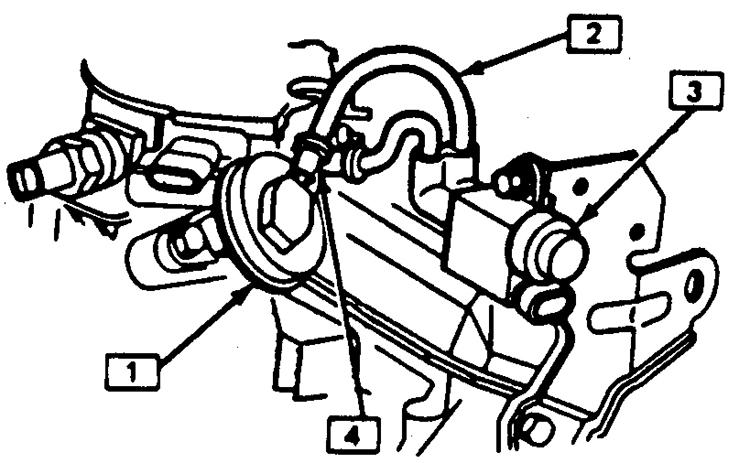

Клапан рециркуляции 6-цилиндровых двигателей
 |
1 – клапан рециркуляции 2 – вакуумные шланги 3 – соленоид 4 – подача разрежения от всасывающего коллектора |
Обеспечивает снижение температуры в камере сгорания с целью снижения содержания окислов азота в выхлопных газах. Газы направляются из выхлопного канала головки цилиндров во всасывающий коллектор через клапан рециркуляции (EGR-клапан). Диафрагма клапана рециркуляции соединена с каналом во фланце карбюратора через термовакуумный клапан. По мере открытия дроссельной заслонки диафрагма клапана открывается, обеспечивая поступление выхлопных газов во всасывающий коллектор.
