Изузу Трупер. Проверка уровня масла или жидкости



Изузу Трупер. Проверка уровня масла или жидкости

2.4.15. Проверка уровня масла или жидкости

ОБЩИЕ СВЕДЕНИЯ

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ

Уровень масла в механической трансмиссии проверяется через каждые 12 месяцев или 25000 км пробега.

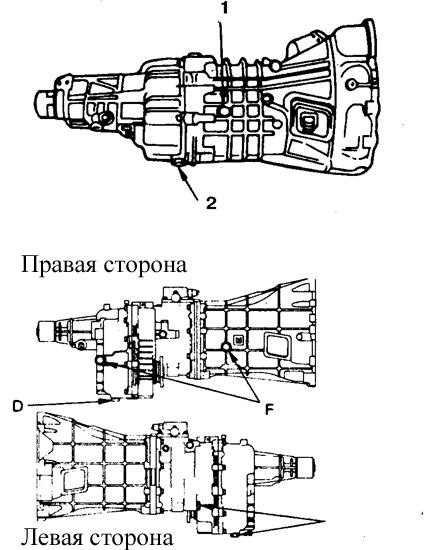

Расположение пробок сливного и контрольного отверстий на картере трансмиссии

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995
 1 – пробка контрольного отверстия (для заправки маслом и проверки уровня)

2 – сливная пробка

F – пробка заправочного отверстия

D – сливная пробка

Картер КПП в сборе с раздаточной коробкой, в картер раздаточной коробки масло заливается (и сливается из картера) отдельно.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прогрейте двигатель до нормальной рабочей температуры, остановите двигатель. Поднимите автомобиль и установите на подставки. Отверните пробку контрольного отверстия, которая находится сбоку на картере трансмиссии.
2. Если масло потечет по пробке, то уровень нормальный и дальнейшая проверка не требуется. В противном случае проверьте уровень, осторожно просунув палец в контрольное отверстие. Уровень должен быть по нижнему краю отверстия.
3. При необходимости долейте масло до нижнего края отверстия.
4. Заверните пробку с моментом 27 Н.м.

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Уровень масла в автоматической трансмиссии проверяется через каждые 12 месяцев или 25000 км пробега. Щуп для проверки уровня жидкости находится в задней части моторного отсека. Уровень проверяется только на трансмиссии разогретой до нормальной рабочей температуры (после поездки по шоссе примерно на 30 км).

В трансмиссии типа BW, которые устанавливаются на автомобили Rodeo/ Passport (с колесной формулой 4х2) 1991 г. выпуска и далее, заливается только трансмиссионная жидкость Dexron II.

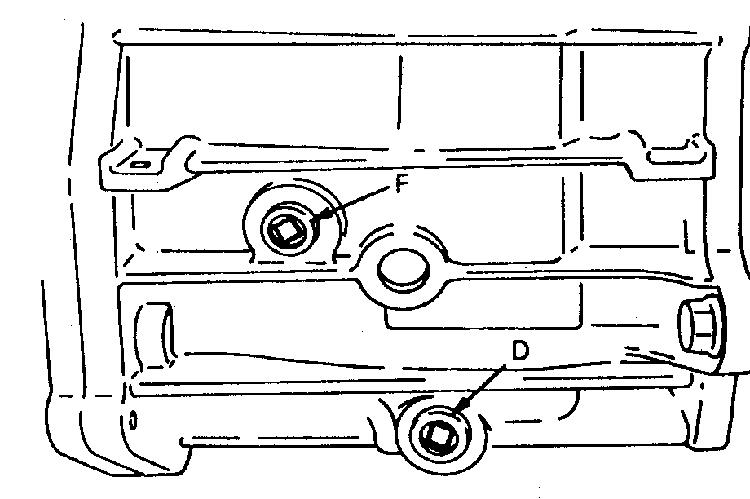

Расположение пробок на картере автоматической трансмиссии

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995
 F – пробка заправочного отверстия

D – сливная пробка

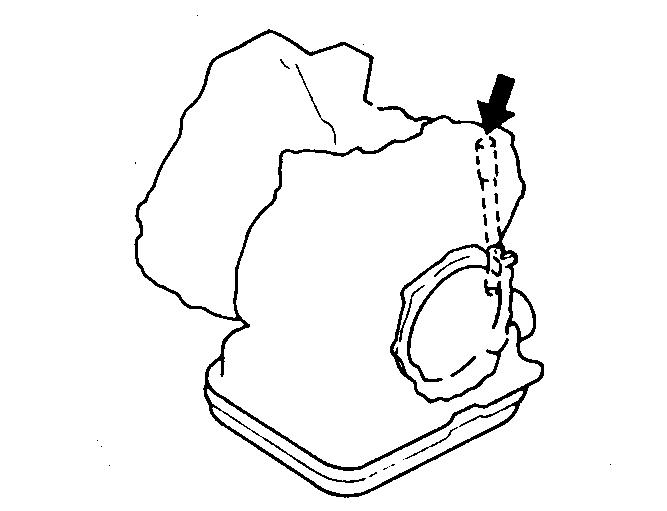

Расположение щупа для проверки уровня трансмиссионной жидкости

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995
 Место расположения щупа указано стрелкой.

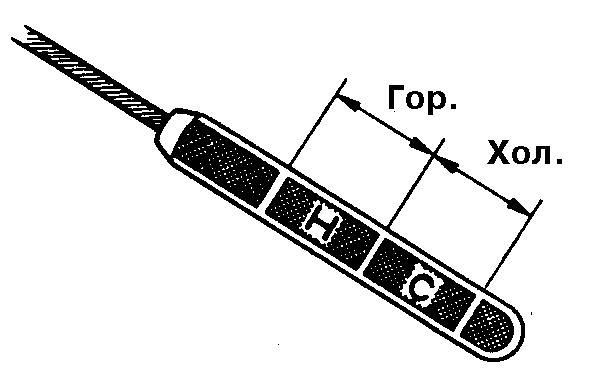

Метки щупа

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995

Щуп одинаков для автоматических трансмиссий всех типов (в сборе с раздаточной коробкой и без нее).

C, H – метки щупа (указаны стрелками)

Щуп автоматической трансмиссии на автомобилях поздних выпусков

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите автомобиль на ровную поверхность. Двигатель должен работать на холостом ходу.
2. Достаньте щуп, протрите его чистой ветошью и снова вставьте на место. Достаньте щуп и определите уровень, который на холостом ходу двигателя должен находиться между второй риской и риской FULL HOT. Если уровень проверяется на холодной трансмиссии, то он должен находиться между первой и второй рисками.

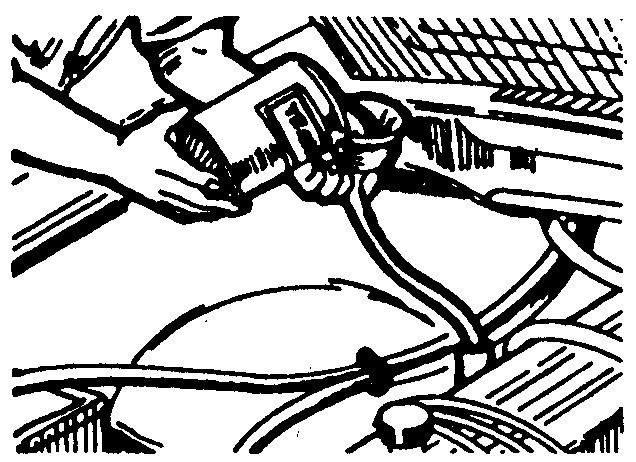

2.3.13 Проверка уровня масла или жидкости Исузу Трупер 1989-1995 3. Если уровень находится ниже второй риски (двигатель прогрет) или ниже первой риски (двигатель холодный), то долейте трансмиссионную жидкость через трубку для щупа. Постоянно проверяйте уровень, так как переливание жидкости не допускается во избежание перегрева и поломок трансмиссии. Запрещается заливать иную жидкость, чем Dexron II ATF.
4. Жидкость на щупе должна быть ярко красного цвета. Если цвет изменился (на коричневый или черный), или жидкость издает горелый запах, то это указывает на неисправность трансмиссии и ее перегрев.
