Инфинити QX4. Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески



Инфинити QX4. Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески

на стоящем на земле автомобиле. Поочередно надавите на каждый из углов автомобиля, — исправные амортизаторы обеспечивают возврат угла при отпускании за один качок кузов. Для оценки состояния винтовых пружин несколько раз качните автомобиль для усадки компонентов, затем проверьте высоту посадки кузова (номинальные значения — см. иллюстрацию Оценка состояния винтовых пружин) — просевшие пружины восстановительному ремонту не подлежат и должны быть заменены.


Оценка состояния винтовых пружин

10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004

Hf — 815 мм

Hr — 855/846 мм (см. Спецификации)


Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поддомкратьте автомобиль и установите его на подпорки (см. иллюстрацию Схема заведения подпорок для фиксации автомобиля в поднятом положении). Снимите соответствующее переднее колесо.
  2. Отсоедините от стойки штангу стабилизатора поперечной устойчивости.
  3. Подоприте снижу поперечный рычаг подвески.

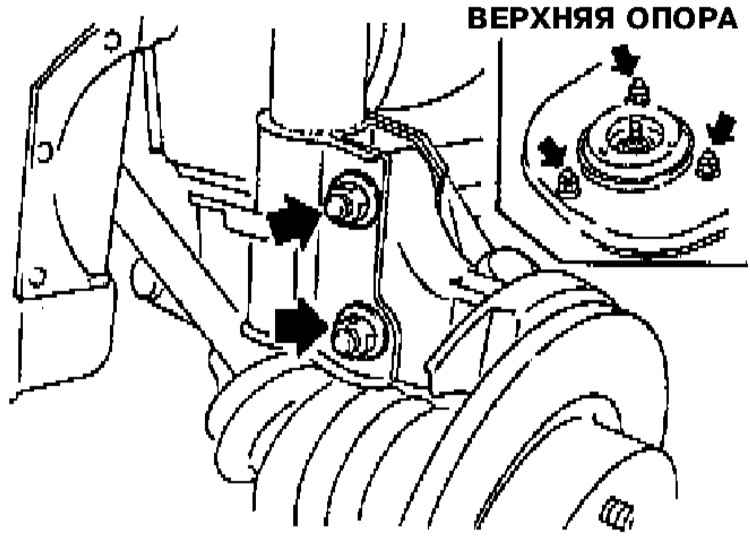

  1. Пометьте положение стойки относительно поворотного кулака, затем отдайте крепежные гайки и болты нижней опоры стоечной сборки.
  2. Отпустите гайки крепления верхней опоры стойки к кузову автомобиля, — не отворачивайте гайку крепления штока амортизатора.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004
  1. Снимите сборку стойки с винтовой пружиной с автомобиля, перенесите ее на верстак и зажмите в тиски с мягкими губками.

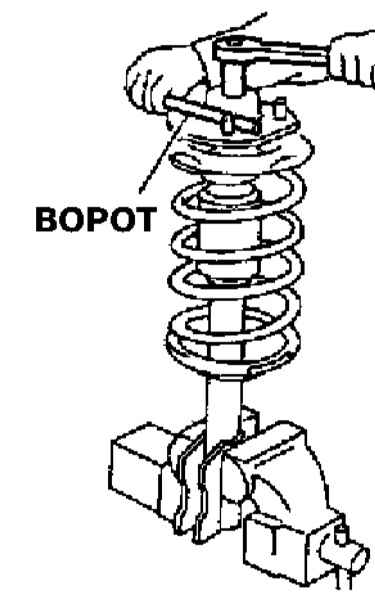

  1. Слегка ослабьте гайку штока амортизатора, затем сожмите винтовую пружину при помощи специального инструмента и окончательно отверните гайку.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004

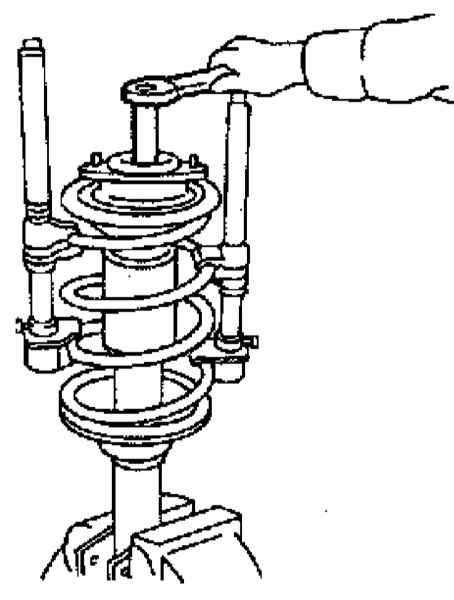

  1. Окончательное отдавание гайки штока амортизатора производится после сжатия винтовой пружины.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004
  1. Снимите со стоечной сборки винтовую пружину.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Оцените плавность ходов сжатия и растяжения стойки.
  1. Осмотрите сборку на наличие признаков развития утечек.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004
  1. Удостоверьтесь в отсутствии на поршне трещин, деформаций и прочих механических повреждений.
  2. Неисправная стойка подлежит замене.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

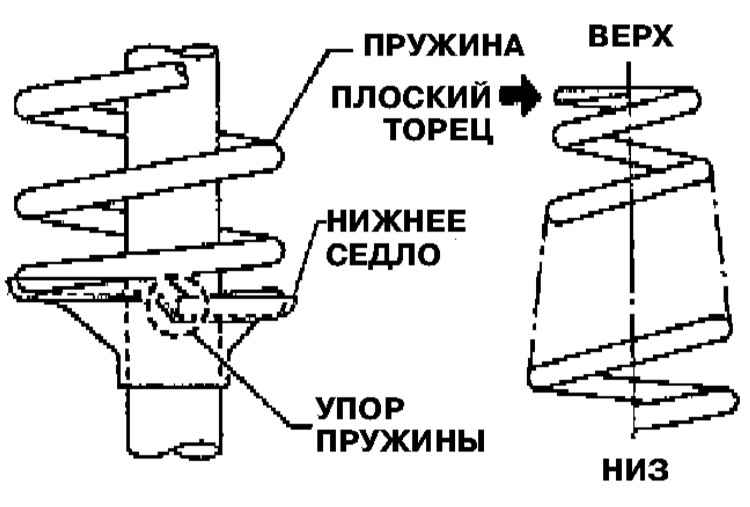

  1. Посадите на стоечную сборку винтовую пружину (плоским торцом вверх) и удостоверьтесь в попадании нижнего торца ее прутка в ответное углубление в седле.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004

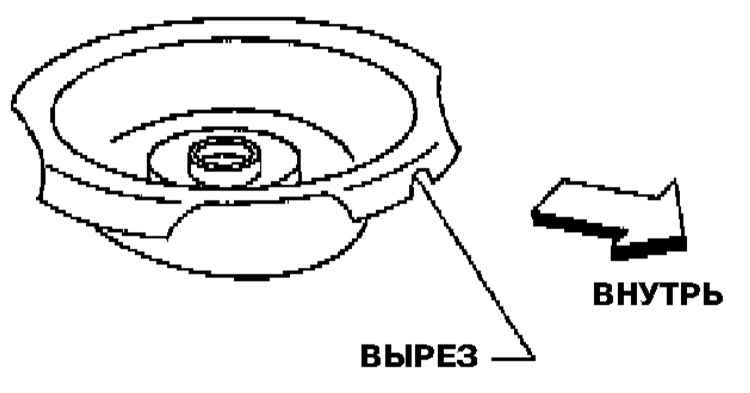

  1. Проследите, чтобы верхнее седло пружины оказалось развернуто U-образным вырезом к ДП автомобиля и на одной линии с точками крепления стойки к поворотному кулаку.
10.7 Снятие, проверка состояния и установка винтовых пружин и стоечных сборок передней подвески Инфинити QX4 1998-2004
  1. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
