Инфинити QX4. Капитальный ремонт АТ



Инфинити QX4. Капитальный ремонт АТ

браться за выполнение капитального ремонта АТ. В ходе выполнения процедур разборки и сборки трансмиссии передач приходится снимать, а затем устанавливать на место множество мелких компонентов. Необходимо произвести массу точнейших измерений и, путем подбора регулировочных шайб, колец и дистанционных втулок, четко выставить множество зазоров. Ввиду всего вышесказанного, выполнение капитального ремонта АТ разумнее будет поручить специалистам автосервиса. Заметим, что во многих случаях существует возможность на обменной основе приобрести восстановленный блок, что часто оказывается дешевле, чем проведение сложного ремонта.

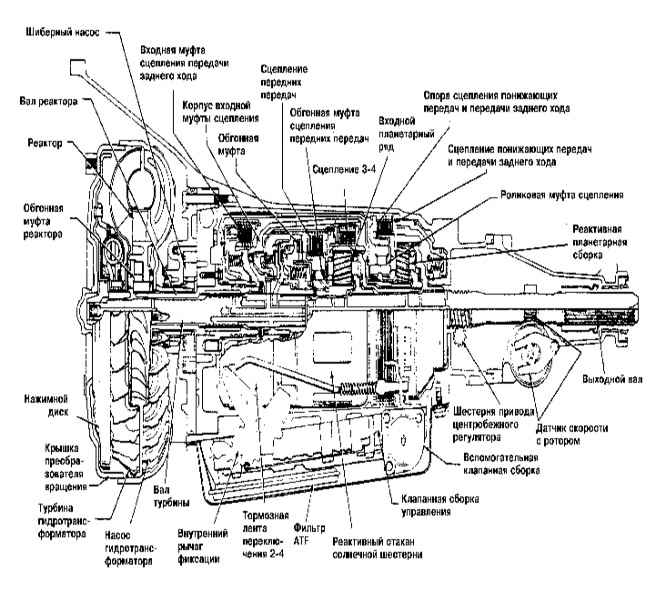

Схема расположения внутренних компонентов АТ

8.1.11 Капитальный ремонт АТ Инфинити QX4 1998-2004

Конструкция АТ представлена на нижеследующих иллюстрациях.

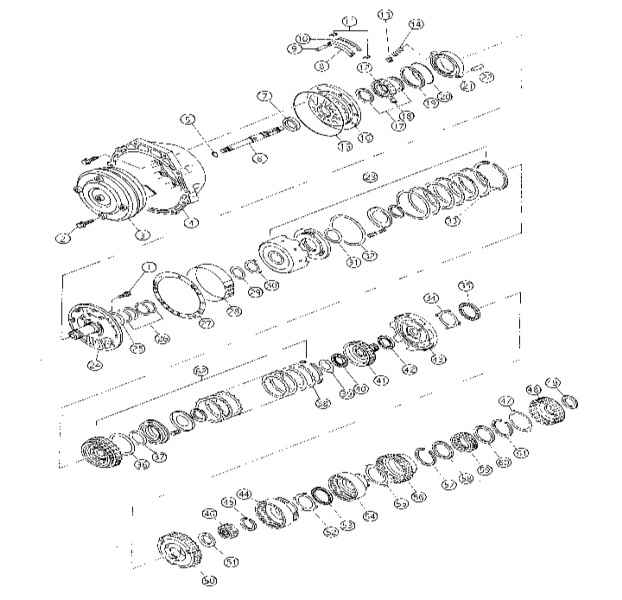

Конструкция АТ

8.1.11 Капитальный ремонт АТ Инфинити QX4 1998-2004

1 — Нефланцованный болт
2 — Фланцованный болт
3 — Гидротрансформатор
4 — Картер преобразователя вращения
5 — Уплотнительное кольцо
6 — Входной вал
7 — Сальник масляного насоса
8 — Управляющий поршень
9 — Осевой палец
10 — Боковой уплотнитель
11 — Боковые уплотнители
12 — Ротор
13 — Седло пружины
14 — Возвратная пружина кулачкового кольца
15 — Уплотнительное кольцо
16 — Корпус масляного насоса
17 — Опорное кольцо шиберов
18 — Шибер
19 — Фрикционное кольцо
20 — Уплотнительное кольцо
21 — Кулачковое кольцо
22 — Осевой палец
23 — Компоненты муфты сцепления передачи заднего хода
24 — Крышка масляного насоса
25 — Упорная шайба масляного насоса
26 — Уплотнительные кольца
27 — Уплотнительная прокладка
28 — Тормозная лента
29 — Игольчатый подшипник
30 — Обойма подшипника крышки масляного насоса
31 — D-образное кольцо

32 — Сальник
33 — Стопорная пластина
34 — Обойма опорный подшипника
35 — Игольчатый опорный подшипник
36 — D-образное кольцо
37 — D-образное кольцо
38 — Стопорная пластина
39 — Обойма подшипника
40 — Игольчатый подшипник
41 — Ступица сцепления повышенной передачи
42 — Игольчатый опорный подшипник
43 — Передняя солнечная шестерня
44 — Передняя шестерня внутреннего зацепления (с водилом заднего планетарного ряда)
45 — Переднее стопорное кольцо выходного вала
46 — Задняя солнечная шестерня
47 — Упорная шайба
48 — Ступица обгонной муфты
49 — Игольчатый подшипник
50 — Водило переднего планетарного ряда
51 — Игольчатый подшипник
52 — Обойма опорного подшипника
53 — Игольчатый опорный подшипник
54 — Задняя шестерня внутреннего зацепления
55 — Упорная шайба
56 — Ступица сцепления передних передач
57 — Стопорное кольцо
58 — Торцевой подшипник
59 — Обгонная муфта сцепления передних передач
60 — Торцевой подшипник
61 — Стопорное кольцо

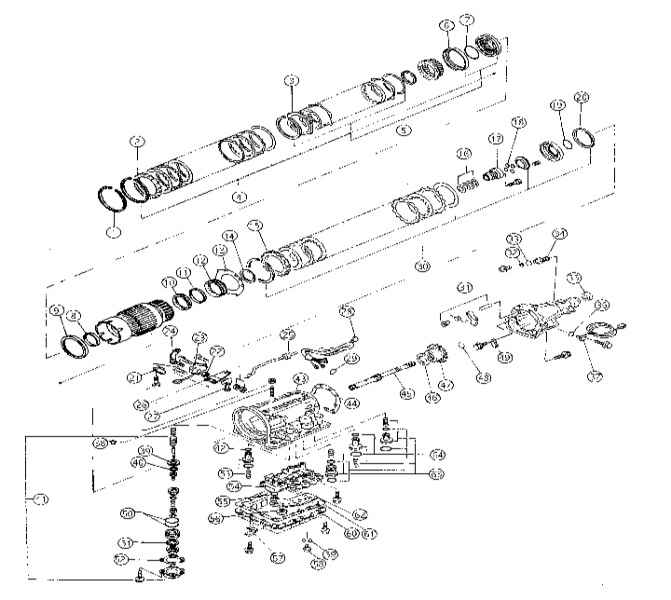

Компоненты трансмиссии со встроенным дифференциалом Nissan RE4R01A

8.1.11 Капитальный ремонт АТ Инфинити QX4 1998-2004

1 — Стопорное кольцо
2 — Стопорная пластина
3 — Стопорная пластина
4 — Сцепление передних передач
5 — Обгонная муфта
6 — Сальник
7 — D-образное кольцо
8 — Сальник
9 — D-образное кольцо
10 — Игольчатый подшипник
11 — Стопорное кольцо
12 — Обгонная муфта сцепления понижающих передач
13 — Боковая пластина
14 — Стопорное кольцо
15 — Игольчатый подшипник
16 — Стопорная пластина
17 — Уплотнительные кольца
18 — Внутренняя обойма обгонной муфты сцепления понижающих передач
19 — D-образное кольцо
20 — Сальник
21 — Тормозная сборка понижающих передач и передачи заднего хода
22 — Проставка
23 — Уплотнительная шайба
24 — Датчик-выключатель разрешения запуск
25 — Рычаг ручного переключения с осью
26 — Парковочный шток
27 — Жгут электропроводки с контактными разъемами
28 — Компоненты парковочного фиксатора
29 — Стопорная шайба
30 — Уплотнительное кольцо
31 — Шестерня привода спидометра
32 — Задний сальник

33 — Пружинный фиксатор
34 — Пластина ручного переключения
35 — Картер трансмиссии
36 — Уплотнительное кольцо
37 — Уплотнительная прокладка
38 — Торцевой анкерный болт
39 — D-образное кольцо
40 — D-образное кольцо
41 — Сборка сервопривода
42 — Уплотнительное кольцо
43 — Выходной вал
44 — Игольчатый подшипник
45 — Парковочная шестерня
47 — Активатор парковочного фиксатора
48 — Уплотнительное кольцо
49 — Датчик оборотов
50 — Уплотнительные кольца
51 — D-образное кольцо
52 — Уплотнительная прокладка
53 — Аккумулятор
54 — Клапанная сборка управления
55 — Уплотнительное кольцо
56 — Магнит
57 — Кронштейн охладительной трубки
58 — Сливная пробка
59 — Шайба
60 — Поддон картера
61 — Уплотнительная прокладка
62 — Сетчатый фильтр
63 — Аккумулятор
64 — Уплотнительное кольцо

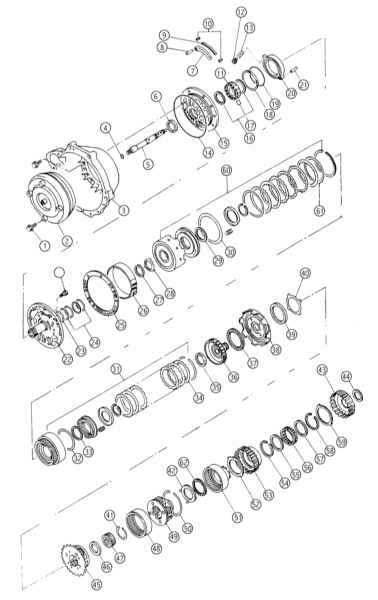

Компоненты трансмиссии со встроенным дифференциалом Nissan RE4R01A

8.1.11 Капитальный ремонт АТ Инфинити QX4 1998-2004

1 — Фланцованный болт
2 — Гидротрансформатор
3 — Картер преобразователя вращения
4 — Уплотнительное кольцо
5 — Входной вал
6 — Сальник масляного насоса
7 — Управляющий поршень
8 — Осевой палец
9 — Боковой уплотнитель
10 — Боковые уплотнители
11 — Ротор
12 — Седло пружины
13 — Возвратная пружина кулачкового кольца
14 — Уплотнительное кольцо
15 — Корпус масляного насоса
16 — Опорное кольцо шиберов
17 — Шибер
18 — Фрикционное кольцо
19 — Уплотнительное кольцо
20 — Кулачковое кольцо
21 — Осевой палец
22 — Крышка масляного насоса
23 — Упорная шайба
24 — Уплотнительные кольца
25 — Уплотнительная прокладка
26 — Тормозная лента
27 — Игольчатый подшипник
28 — Обойма подшипника
29 — D-образное кольцо
30 — Сальник
31 — Сцепление повышенной передачи

32 — D-образное кольцо
33 — D-образное кольцо
34 — Стопорная пластина
35 — Обойма подшипника
36 — Ступица сцепления повышенной передачи
37 — Игольчатый опорный подшипник
38 — Передняя солнечная шестерня
39 — Обойма подшипника
40 — Игольчатый подшипник
41 — Переднее стопорное кольцо выходного вала
42 — Обойма подшипника
43 — Ступица обгонной муфты
44 — Игольчатый подшипник
45 — Водило переднего планетарного ряда
46 — Игольчатый подшипник
47 — Задняя солнечная шестерня
48 — Передняя шестерня внутреннего зацепления
49 — Задний планетарный ряд
50 — Стопорное кольцо
51 — Задняя шестерня внутреннего зацепления
52 — Упорная шайба
53 — Ступица сцепления передних передач
54 — Стопорное кольцо
55 — Торцевой подшипник
56 — Обгонная муфта сцепления передних передач
57 — Торцевой подшипник
58 — Стопорное кольцо
59 — Упорная шайба
60 — Сцепления передачи заднего хода
61 — Стопорная пластина
62 — Игольчатый опорный подшипник

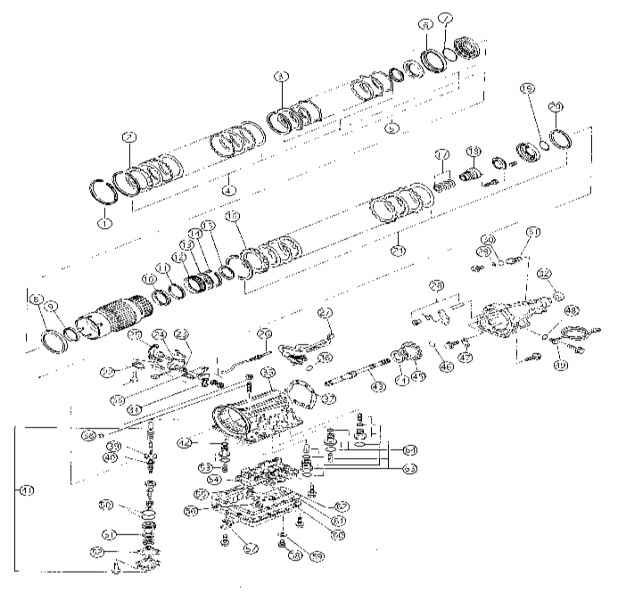

Компоненты трансмиссии со встроенным дифференциалом Nissan RE4R01A

8.1.11 Капитальный ремонт АТ Инфинити QX4 1998-2004

1 — Стопорное кольцо
2 — Стопорная пластина
3 — Стопорная пластина
4 — Сцепление передних передач
5 — Обгонная муфта
6 — Сальник
7 — D-образное кольцо
8 — D-образное кольцо
9 — Сальник
10 — Игольчатый подшипник
11 — Стопорное кольцо
12 — Обгонная муфта сцепления понижающих передач
13 — Боковая пластина
14 — Игольчатый подшипник
15 — Стопорная пластина
16 — Уплотнительные кольца
17 — Внутренняя обойма обгонной муфты сцепления понижающих передач
18 — Уплотнительное кольцо
19 — D-образное кольцо
20 — Сальник
21 — Проставка
22 — Уплотнительная шайба
23 — Датчик-выключатель разрешения запуска
24 — Рычаг ручного переключения с осью
25 — Парковочный шток
26 — Пружинный фиксатор
27 — Пластина ручного переключения
28 — Жгут электропроводки с контактными разъемами
29 — Уплотнительное кольцо
30 — Тормозная сборка понижающих передач и передачи заднего хода
31 — Компоненты парковочного фиксатора
32 — Стопорная шайба

33 — Уплотнительное кольцо
34 — Шестерня привода спидометра
35 — Задний сальник
36 — Уплотнительное кольцо
37 — Датчик оборотов
38 — Торцевой анкерный болт
39 — D-образное кольцо
40 — D-образное кольцо
41 — Сборка сервопривода
42 — Уплотнительное кольцо
43 — Картер трансмиссии
44 — Уплотнительная прокладка
45 — Выходной вал
46 — Игольчатый подшипник
47 — Парковочная шестерня
48 — Заднее стопорное кольцо выходного вала
49 — Активатор парковочного фиксатора
50 — Уплотнительное кольцо
51 — D-образное кольцо
52 — Уплотнительная прокладка
53 — Аккумулятор
54 — Клапанная сборка управления
55 — Уплотнительное кольцо
56 — Магнит
57 — Кронштейн охладительной трубки
58 — Сливная пробка
59 — Шайба
60 — Поддон картера
61 — Уплотнительная прокладка
62 — Сетчатый фильтр
63 — Аккумулятор
64 — Уплотнительное кольцо
