Инфинити QX4. Снятие и установка клапанной сборки гидравлического контура управления АТ



Инфинити QX4. Снятие и установка клапанной сборки гидравлического контура управления АТ

Подробное описание конструкции, принципа функционирования и процедур обслуживания и капитального ремонта клапанной сборки приведено в Руководстве по автоматическим трансмиссиям серии АРУС № 179 (ISBN 5-89744-069-7).

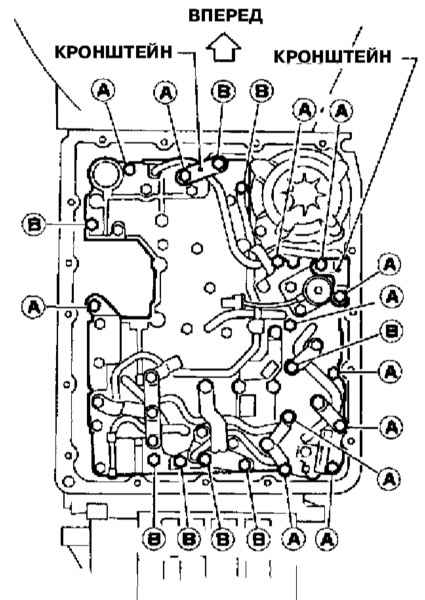

Детали крепления клапанной сборки управления АТ

8.1.7 Снятие и установка клапанной сборки гидравлического контура управления АТ Инфинити QX4 1998-2004

Длина болтов, мм:

А — 33
В — 45


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите переднюю секцию системы выпуска отработавших газов.

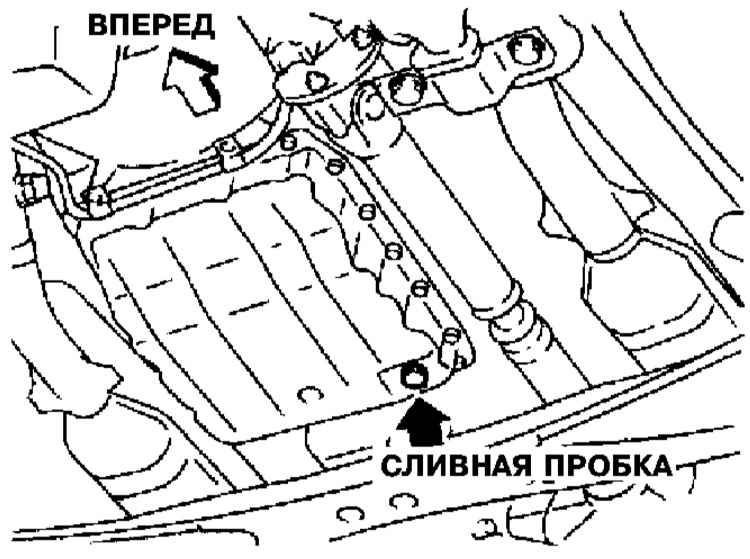

  1. Снимите поддон картера с уплотнительной прокладкой и слейте ATF.
8.1.7 Снятие и установка клапанной сборки гидравлического контура управления АТ Инфинити QX4 1998-2004

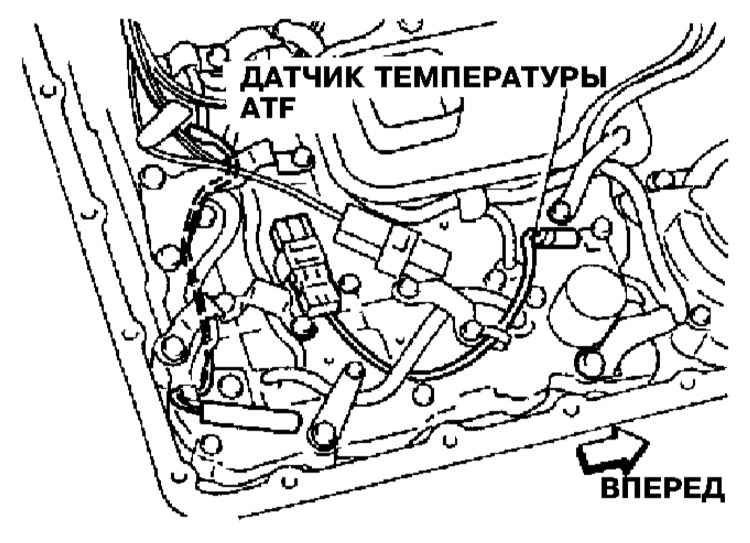

  1. В случае необходимости снимите датчик температуры ATF.
8.1.7 Снятие и установка клапанной сборки гидравлического контура управления АТ Инфинити QX4 1998-2004
  1. Снимите сетчатый фильтр.
  2. Отсоедините электропроводку, выверните крепежные болты (постарайтесь запомнить установочное положение болтов) и снимите клапанную сборку (см. иллюстрацию Детали крепления клапанной сборки управления АТ).

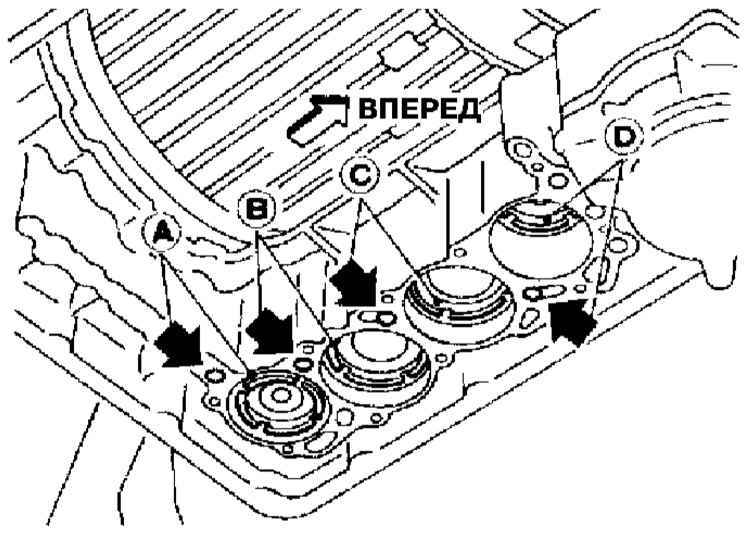

  1. В случае необходимости произведите замену вышедших из строя внутренних компонентов клапанной сборки, для извлечения аккумуляторов А, В, С и D воспользуйтесь сжатым воздухом.
8.1.7 Снятие и установка клапанной сборки гидравлического контура управления АТ Инфинити QX4 1998-2004
  1. Сборка и установка производятся в порядке, обратном порядку демонтажа компонентов, — не забывайте заменять все уплотнительные элементы, проследите, чтобы весь крепеж был затянут с требуемым усилием.
