7. Снимите обивку, отклеив пленку от кузова и вынув дуги из отверстий.
8. Установите обивку потолка в обратном порядке.
Обивка стоек

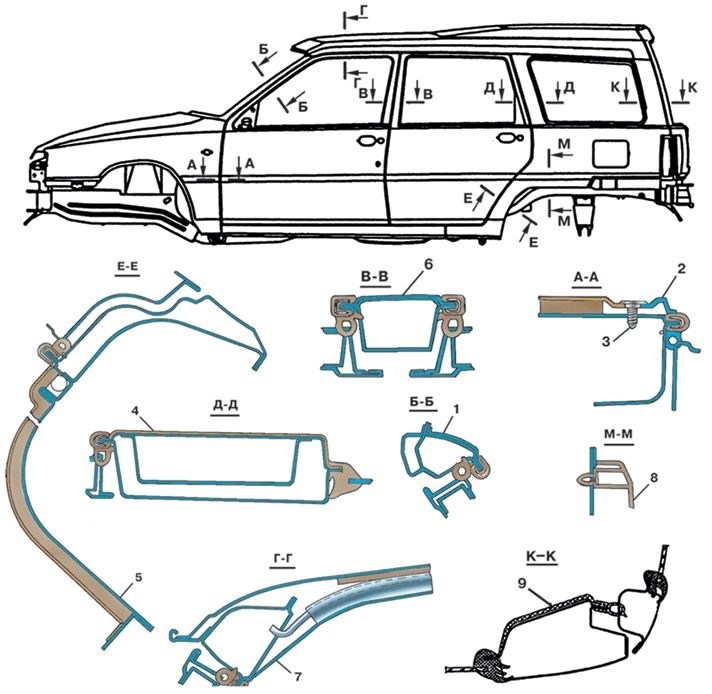

Обивка стоек представляет собой панели из пленки АБС+ПВХ. Обивка 1 (см. рис. 8.23) передней стойки выполнена с частичной заливкой пенополиуретаном, а на обивке 9 стойки задка подклеена прокладка из пенополиэтилена. Для снятия обивки стоек кузова (поз. 1, 4, 6, 8, 9) предварительно демонтируйте: панель приборов, кронштейны полки багажника, облицовку порогов, верхние точки крепления ремней безопасности, уплотнители проемов дверей, ветровое стекло и стекло боковины. После этого снимите обивку стоек.
Обивка боковины
Обивка 2 (см. рис. 8.23) боковины представляет собой литую пластмассовую деталь с закрепленной на ней скрепками шумоизоляцией.
Для снятия обивки боковины снимите панель приборов и розетку, затем отверткой поверните пистоны 3 так, чтобы шлицы встали вертикально, и снимите обивку боковины с пистонами.

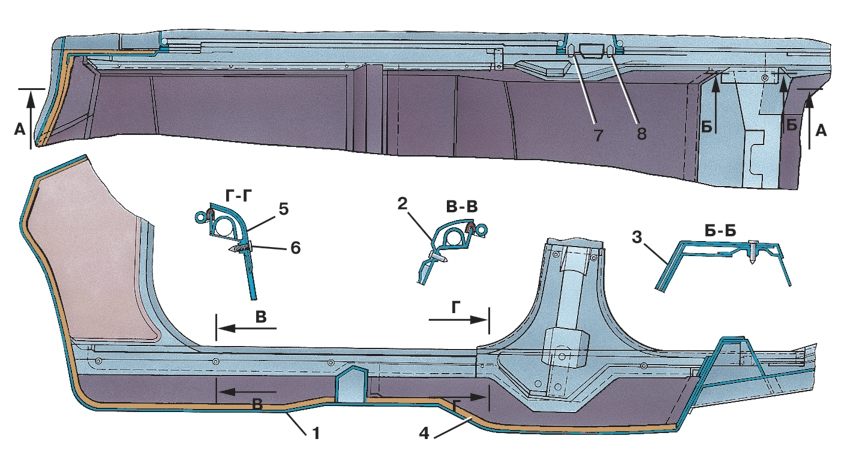

Обивка пола (рис. 8.24) – это ковровое покрытие, закрепленное на кузове облицовкой порогов.
1. Снимите передние сиденья и подушку заднего сиденья.
2. Снимите элементы крепления ремней безопасности к полу и порогам.
3. Снимите облицовку порогов.
4. Снимите кожух туннеля пола с накладкой, вынув предварительно пепельницу.
5. Снимите воздуховод.
6. Снимите панель приборов.
7. Снимите отопитель.
8. Отогните языки на щите передка и снимите ковры.
9. Установите ковры в обратном порядке.
10. Для снятия коврика багажника откиньте спинки заднего сиденья вперед, снимите планки и пистоны креплений на спинках и на полу, затем выньте коврик багажника из кузова. Установите коврик в обратном порядке.

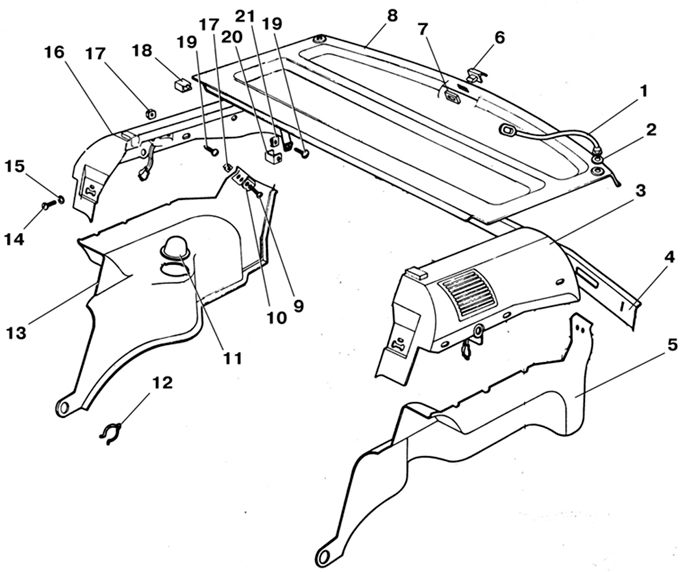

Обивка багажника (рис. 8.25) представляет собой комплект литых пластмассовых облицовочных деталей, закрепленных на кузове и накрытых сверху полкой багажника.
1. Снимите шнуры полки багажника с держателей на двери и выньте полку из кузова.
2. Снимите спинки заднего сиденья и коврик багажника.
3. Поддевая отверткой накладку 4 (см. рис. 8.23) задней стойки, выведите из зацепления пистоны (6 штук) и снимите накладку.
4. Отверните восемь винтов и снимите кронштейны 3 и 16 (см. рис. 8.25) полки багажника, предварительно отсоединив от сети динамики.
5. Снимите крышки с задней обивки.
6. Разогните язычки на полу кузова, удерживающие заднюю обивку.
7. Аккуратно поддевая отверткой за заднюю обивку, выведите пистоны из зацепления и снимите обивку.
8. Отверните накладки боковых упоров двери задка и снимите пружины с осей спинок сиденья.
9. Снимите обивку стенок багажника.
10. Установите обивку багажника в обратном порядке.
Шумоизоляция щита передка и пола
Шумоизоляция щита передка и пола состоит из шумопоглощающих панелей, удерживаемых коврами пола, деталями интерьера и в передней части загнутыми язычками приваренных держателей.
Для снятия шумоизоляции снимите ковры, отогните язычки и выньте детали из кузова.
