6.6 Тормозной механизм переднего колеса Иж Фабула

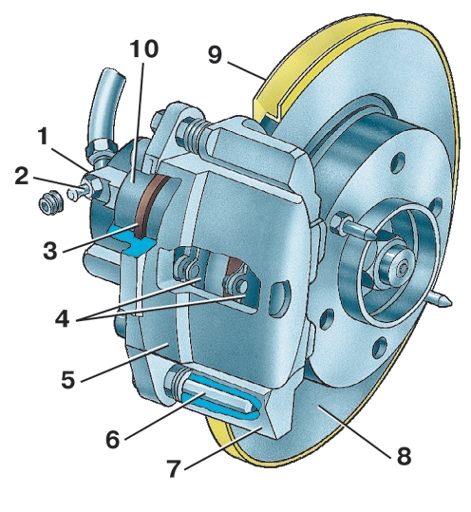

Рис. 6.3. Тормозной механизм переднего колеса: 1 – цилиндр; 2 – клапан выпуска воздуха; 3 – кольцо уплотнительное; 4 – колодки тормозные; 5 – суппорт; 6 – палец направляющий; 7 – направляющая колодок; 8 – тормозной диск; 9 – щит тормоза; 10 – поршень


Тормоз переднего колеса – дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой. Подвижная скоба образуется суппортом 5 (рис. 6.3) и колесным цилиндром 1, которые стянуты болтами. Направляющая 7 колодок крепится болтами к поворотному кулаку колеса. Подвижная скоба крепится болтами к направляющим пальцам 6, которые установлены в отверстия направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые чехлы. К пазам направляющей поджаты пружинами тормозные колодки 4. В полости колесного цилиндра установлен поршень 10 с уплотнительным кольцом 3. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском 8, поверхность которого защищена щитом тормоза 9. При торможении под давлением жидкости поршень 10 прижимает внутреннюю колодку к диску, в результате силы реакции суппорт 5 перемещается на пальцах 6 и наружная колодка тоже прижимается к диску. При этом сила прижатия колодок будет одинаковой. При растормаживании за счет упругости уплотнительного кольца 3 поршень отводится от колодки, и между колодками и диском образуется небольшой зазор.

Замена тормозных колодок
Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. При износе накладок до этой толщины, поломке поджимающих пружин, непрочном соединении накладок с основанием, замасливании поверхностей накладок, при наличии на накладках глубоких борозд и сколов замените тормозные колодки новыми одновременно на обоих тормозных механизмах передних колес, т. е. обе пары. На части автомобилей может устанавливаться система контроля износа тормозных колодок. Колодка с датчиком износа находится с наружной стороны тормозного диска.

        ПРЕДУПРЕЖДЕНИЕ
При установке старых колодок нельзя менять местами внутреннюю и внешнюю колодки или переставлять их с левого на правое колесо и наоборот. Это может привести к неравномерному торможению.

1. Затормозите автомобиль стояночным тормозом и установите упоры под задние колеса.
2. Снимите соответствующее колесо и очистите тормозной механизм от грязи.
3. Откачайте из бачка часть жидкости, если уровень тормозной жидкости в бачке находится на метке MAX или приближается к ней.

6.6 Тормозной механизм переднего колеса Иж Фабула

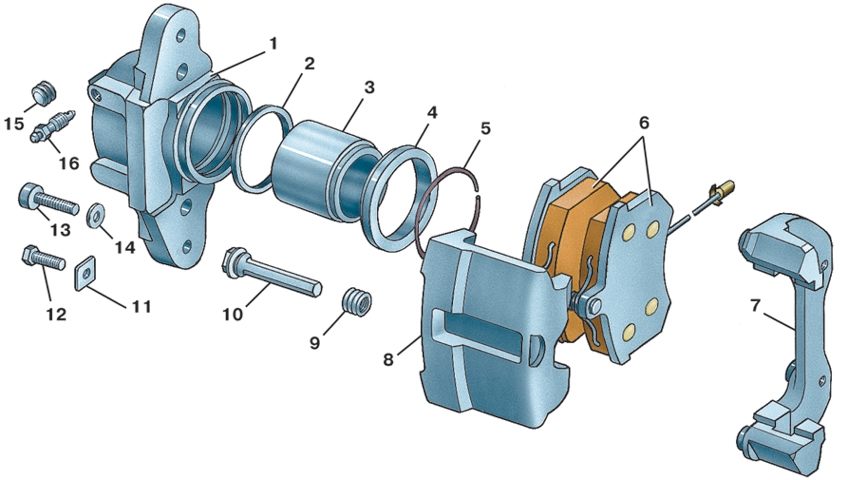

Рис. 6.4. Скоба переднего тормоза: 1 – цилиндр; 2 – кольцо уплотнительное; 3 – поршень; 4 – пыльник; 5 – кольцо стопорное; 6 – колодка тормозная; 7 – направляющая колодок; 8 – суппорт; 9 – чехол защитный; 10 – палец направляющий; 11 – шайба стопорная; 12 – болт крепления направляющего пальца; 13 – болт крепления цилиндра к суппорту; 14 – шайба; 15 – колпачок клапана; 16 – клапан выпуска воздуха


4. Отогните угол стопорной шайбы 11 (рис. 6.4) с грани нижнего болта 12 и отверните болт, удерживая ключом за шестигранник направляющий палец от проворачивания.
5. Поверните суппорт 8 относительно другого пальца вверх.
6. Выньте тормозную колодку 6 со стороны поршня и опустите суппорт на место.
7. Осторожно, чтобы не повредить защитный пыльник 4 и не допустить выплескивания тормозной жидкости из бачка главного цилиндра, вдавите через окно в суппорте поршень как можно дальше внутрь цилиндра, опираясь отверткой в тормозной диск.
8. Поднимите суппорт, замените изношенную наружную колодку новой и снова опустите суппорт на место.
9. Еще раз вдавите поршень внутрь цилиндра и, подняв суппорт, замените внутреннюю тормозную колодку.
10. Опустите суппорт и заверните болт 12, удерживая ключом за шестигранник направляющий палец от проворачивания. Резьба болта имеет покрытие, предотвращающее его самоотворачивание.
11. Зафиксируйте болт, загнув угол стопорной шайбы.
12. Проверьте и при необходимости восстановите уровень жидкости в бачке главного цилиндра.

        РЕКОМЕНДАЦИЯ
При замене колодок проверьте состояние защитных пыльников 4 поршней и чехлов направляющих пальцев. Замените порванные или потерявшие эластичность пыльники и чехлы. Заправьте кромки пыльников и чехлов, вышедших из посадочных мест. После окончания работ проверьте состояние и крепление клапана 16, колпачка 15 и шланга.
Проверка и замена  тормозного диска
Минимально допустимая толщина тормозного диска 10,8 мм. Если толщина диска меньше, его необходимо заменить. На рабочей поверхности тормозного диска не допускаются задиры и глубокие риски. Можно проточить или прошлифовать диск, но при этом обе стороны должны обрабатываться на одинаковую глубину, а окончательная толщина диска должна быть не менее 10,8 мм.
Проверьте с помощью индикатора осевое биение рабочей поверхности тормозного диска, не снимая его с автомобиля. Оно не должно превышать 0,15 мм. Если биение больше, замените диск или прошлифуйте его. При этом окончательная толщина диска должна быть не меньше допустимой.
1. Снимите тормозные колодки.
2. Снимите тормозной механизм с поворотного кулака, не отсоединяя от него тормозной шланг. Подвесьте тормозной механизм на проволоке к пружине передней подвески, следя за тем, чтобы тормозной шланг не натягивался и не перекручивался.
3. Отверните две шпильки крепления и снимите тормозной диск 8 (см. рис. 6.3).
4. Установите новый диск в обратном порядке.

Снятие и установка тормозного механизма
1. Поднимите и установите на подставки переднюю часть автомобиля.
2. Снимите соответствующее колесо.
3. Для удобства дальнейшей установки снимите тормозные колодки.
4. Отверните штуцер трубопровода и отсоедините от магистрали тормозной шланг. Заглушите отверстия шланга и трубки, чтобы не допустить утечку тормозной жидкости.
5. Отвернув два болта крепления направляющей колодок к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.
6. Установите тормозной механизм в обратном порядке. После установки восстановите уровень тормозной жидкости в бачке и прокачайте гидропривод для удаления воздуха.

Ремонт колесного цилиндра
1. Ослабьте затяжку наконечника шланг на штуцере колесного цилиндра 1 (см. рис. 6.4).
2. Расконтрите и отверните верхний болт 12 крепления колесного цилиндра к направляющему пальцу, удерживая вторым ключом за шестигранник направляющий палец от проворачивания. Делайте это осторожно, чтобы не повредить защитный чехол 9.
3. Снимите суппорт с колесным цилиндром с направляющей колодок и, удерживая ключом наконечник шланга за шестигранник, отверните суппорт от наконечника. Будьте осторожны, из шланга потечет тормозная жидкость. Не рекомендуется отвертывать болты 13, соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.
4. Обратите внимание, на наконечнике шланга установлено медное уплотнительное кольцо. Замените сильно обжатое кольцо.
5. Снимите стопорное кольцо 5. Затем снимите защитный пыльник 4 с корпуса цилиндра и поршня.
6. Вытолкните поршень 3 из цилиндра 1, подав струю сжатого воздуха через отверстие для шланга. Чтобы при этом не повредить поршень о поверхность суппорта 8, предварительно установите под поршень деревянную прокладку.
7. Аккуратно, чтобы не повредить зеркало цилиндра, выньте из цилиндра уплотнительное кольцо 2.
8. Выверните из корпуса цилиндра клапан 16 для прокачки.
9. Очистите все детали и внимательно проверьте их состояние.
10. При износе, повреждении или сильной коррозии поверхности поршня и зеркала цилиндра замените поршень и цилиндр. С корпуса цилиндра коррозию удалите проволочной щеткой.
11. Проверьте направляющие пальцы 10 и чехлы 9. Убедитесь, что на пальцах нет коррозии и повреждений и они свободно перемещаются в отверстиях направляющей колодок. В противном случае направляющие пальцы замените. Также замените порванные или потерявшие эластичность защитные чехлы.
12. Замените порванные, разбухшие или потерявшие эластичность уплотнительное кольцо 2 и пыльник 4. Рекомендуется кольцо и пыльник заменить новыми независимо от их состояния.
13. Аккуратно установите в проточку уплотнительное кольцо.
14. Наденьте на поршень пыльник, вставив его кромку в проточку поршня. Выверните пыльник наизнанку.
15. Смажьте свежей тормозной жидкостью зеркало цилиндра с уплотнительным кольцом и поршень. Установите поршень в цилиндр усилием рук (не применяя инструмент).
16. Выверните пыльник обратно и заправьте его наружную кромку в проточку на цилиндре.
17. Установите стопорное кольцо 5.
18. На торец поршня аккуратно нанесите графитную смазку так, чтобы она не попала внутрь цилиндра.
19. Вверните в цилиндр клапан выпуска воздуха и подсоедините тормозной шланг.
20. Смажьте направляющие пальцы 10 смазкой УНИОЛ-1 и установите их с защитными чехлами в отверстия направляющей колодок.
21. Установите на направляющую колодок суппорт в сборе с цилиндром. Нанесите на болты 13 крепления суппорта к пальцам герметик (чтобы не было коррозии резьбовой части соединения) и заверните их моментом 30-38 Н·м (3,1-3,9 кгс·м). Законтрите болты, загнув углы стопорных пластин.
22. Установите тормозной механизм на поворотный кулак в обратном порядке. После этого восстановите уровень жидкости в бачке и прокачайте гидропривод.
