Иж-2126. Снятие нижнего карданного шарнира



Иж-2126. Снятие нижнего карданного шарнира

Снятие нижнего карданного шарнира

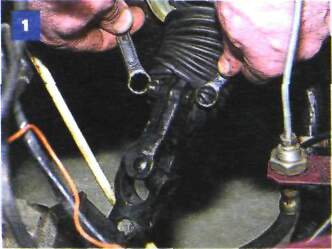

...и ключом «на 13» отворачиваем гайку болта крепления нижнего карданного шарнира к промежуточному валу, удерживая болт от проворачивания ключом «на 12».

Снятие нижнего карданного шарнира

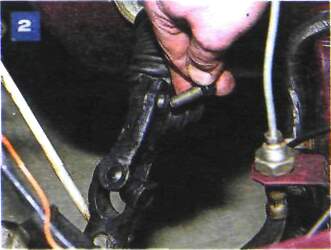

Вынимаем болт.

Аналогично демонтируем болт крепления нижнего карданного шарнира к хвостовику шестерни рулевого механизма.

Снятие нижнего карданного шарнира

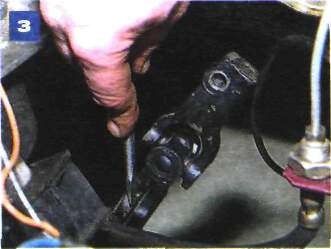

Шлицевой отверткой ослабляем клеммные соединения нижнего карданного шарнира с хвостовиком шестерни рулевого механизма...

Снятие нижнего карданного шарнира

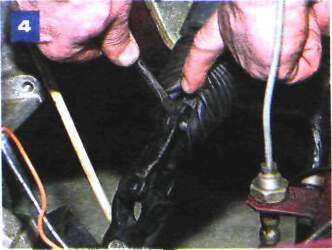

...и с промежуточным валом.

Снятие нижнего карданного шарнира

Сдвигаем нижний карданный шарнир вверх по шлицам до разъединения с хвостовиком шестерни рулевого механизма...

Снятие нижнего карданного шарнира

...и снимаем его со шлицов промежуточного вала (резиновый чехол на фото 5 и 6 для наглядности снят).

Устанавливаем новые нижний карданный шарнир и резиновый чехол в обратной последовательности. При этом верхнее соединение собираем, как показано в главе «Снятие рулевой колонки» (фото 6). Нижнее соединение собираем произвольно, однако при этом потребуется переустановка рулевого колеса (см. «Снятие рулевого колеса» ).
