Иж-2126. Снятие стабилизатора поперечной устойчивости



Иж-2126. Снятие стабилизатора поперечной устойчивости

Для замены резиновых втулок крепления штанги к подрамнику снимаем брызговик двигателя (см. «Снятие брызговика двигателя» ).

Снятие стабилизатора поперечной устойчивости

Накидным ключом «на 17» отворачиваем два болта крепления правого кронштейна штанги стабилизатора к подрамнику,...

Снятие стабилизатора поперечной устойчивости

...снимаем кронштейн...

Снятие стабилизатора поперечной устойчивости

...и резиновую втулку (она имеет разрез).

Аналогично отсоединяем крепление левого кронштейна штанги стабилизатора.

Для замены втулок крепления штанги к рычагам подвески отсоединяем крепление рычага к подрамнику и штанге (см. «Снятие рычага» ). Шаровую опору от рычага не отсоединяем, чтобы случайно не повредить пыльник. Сняв задние шайбу и резиновую втулку, отводим рычаг вместе с поворотным кулаком назад, сдвинув его с конца штанги.

Снятие стабилизатора поперечной устойчивости

Снимаем передние резиновую втулку и шайбу.

Снятие стабилизатора поперечной устойчивости

Поддеваем отверткой пластмассовую втулку в отверстии рычага...

Снятие стабилизатора поперечной устойчивости

...и извлекаем ее (на фото 5-6 рычаг снят с автомобиля для наглядности).

Штангу стабилизатора снимаем для замены в случае поломки или при подозрении на деформацию.

Отворачиваем гайки крепления штанги к обоим рычагам и снимаем задние шайбы и резиновые втулки. Отсоединяем кронштейны крепления втулок штанги стабилизатора от подрамника, как показано на фото 1-3. Отсоединяем один из рычагов (второй отсоединять не нужно) от кронштейна подрамника (см. «Снятие рычага» )...

Снятие стабилизатора поперечной устойчивости

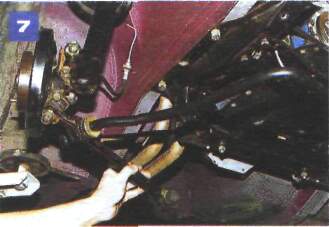

...и выводим рычаг (на фото -правый) из проушины кронштейна.

Снятие стабилизатора поперечной устойчивости

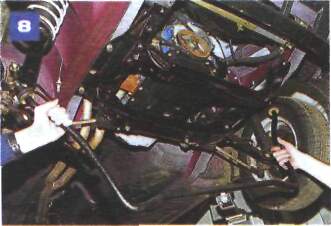

Снимаем штангу стабилизатора вместе с передними шайбами и резиновыми втулками.

Снимаем передние резиновые втулки и шайбы и проверяем штангу на деформацию, положив ее на ровную поверхность. Неприлегание одной из сторон - повод для замены штанги.

Устанавливаем снятые детали в обратной последовательности. Окончательно затягиваем болты и гайки крепления штанги стабилизатора и рычага в положении «автомобиль на колесах».
