Иж-2126. Снятие распределителя зажигания



Иж-2126. Снятие распределителя зажигания

зажигания» ).

Снятие распределителя зажигания

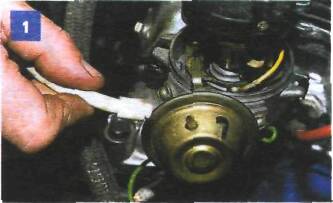

Снимаем шланг со штуцера корпуса вакуумного регулятора опережения зажигания.

Снятие распределителя зажигания

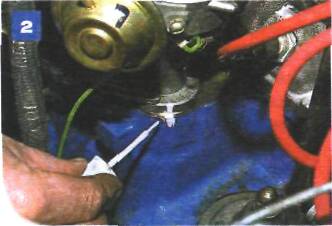

На фланец корпуса распределителя и блок цилиндров наносим метки.

Снятие распределителя зажигания

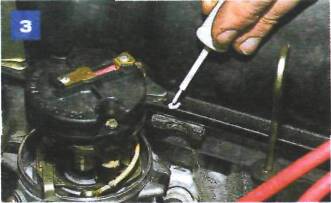

Помечаем на крышке головки блока цилиндров место, на которое направлена токоразносная пластина ротора.

Снятие распределителя зажигания

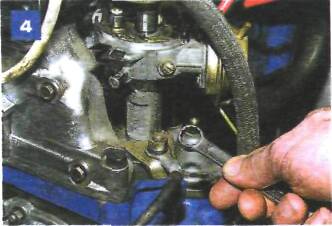

Накидным ключом «на 13» отворачиваем гайку крепления провода «массы» и прижимной планки корпуса распределителя.

Снятие распределителя зажигания

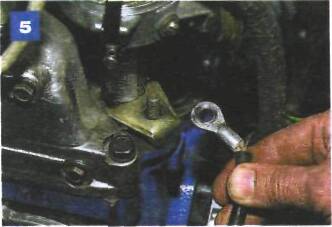

Снимаем наконечник провода «массы» со шпильки блока цилиндров.

Снятие распределителя зажигания

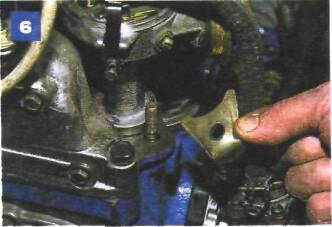

Снимаем прижимную планку.

Снятие распределителя зажигания

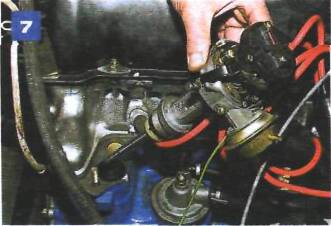

Вынимаем распределитель из гнезда блока цилиндров.

Снятие распределителя зажигания

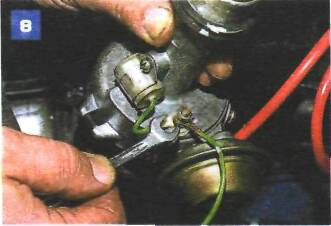

Ключом «на 7» отворачиваем гайку крепления провода от распределителя к катушке зажигания...

Снятие распределителя зажигания

...и снимаем наконечник.

Снятие распределителя зажигания

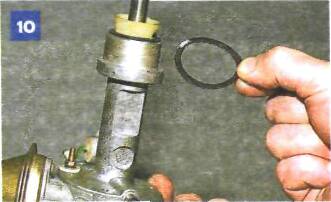

Снимаем уплотнительную прокладку корпуса распределителя.

Устанавливаем распределитель в обратной последовательности, ориентируясь по меткам (см. фото 2-3).
