Иж-2126. Снятие крышки распределителя зажигания



Иж-2126. Снятие крышки распределителя зажигания

Осторожно, чтобы не повредить наконечники проводов, вынимаем из гнезд крышки высоковольтные провода.

Снятие крышки распределителя зажигания

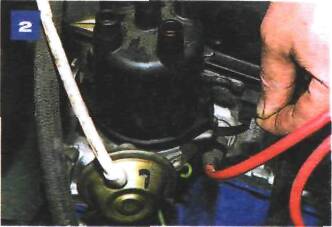

Освобождаем две пружинные защелки крепления крышки...

Снятие крышки распределителя зажигания

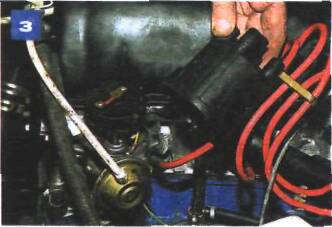

...и снимаем крышку.

Для замены уголька (подпружиненного контакта) центрального электрода поворачиваем уголек против часовой стрелки...

Снятие крышки распределителя зажигания

...и вынимаем его вместе с пружиной из гнезда крышки.

Снятие крышки распределителя зажигания

Разъединяем пружину и уголек.

Устанавливаем крышку распределителя зажигания в обратной последовательности. При этом...

Снятие крышки распределителя зажигания

...паз крышки совмещаем...

Снятие крышки распределителя зажигания

...с пластмассовым фиксатором, установленным в корпусе распределителя.

Высоковольтные провода вставляем в гнезда крышки в соответствии с нумерацией цилиндров, нанесенной на крышке.
