Ключом «на 10» отворачиваем болт крепления крышки насоса.

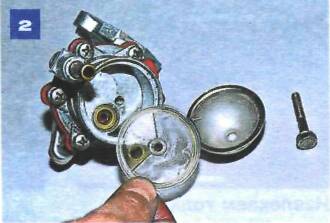

Снимаем крышку и вынимаем сетчатый фильтр.

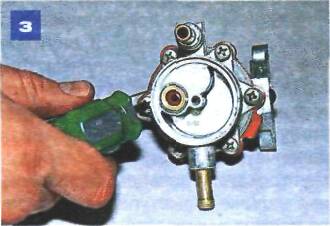

Крестообразной отверткой отворачиваем шесть винтов, соединяющих верхний и нижний корпуса насоса,...
...и разъединяем корпуса.
Вдавив и повернув диафрагменный узел на 90°, вынимаем его из нижней части корпуса и снимаем со штока пружину.
Ключом «на 8» отворачиваем гайку крепления штока...
...и последовательно снимаем: верхнюю стальную тарелку, две рабочие и предохранительную диафрагмы, наружную и внутреннюю дистанционные проставки, нижнюю тарелку и шайбу.
Собираем насос в обратной последовательности. При установке диафрагм совмещаем их отверстия с отверстиями нижнего корпуса насоса.
Сетчатый фильтр устанавливаем в корпус насоса так, чтобы его отверстие располагалось над клапаном. Отбортовка отверстия фильтра должна войти в отверстие клапана.
Насос двигателя УМПО-331 разбирается практически аналогично, за исключением того, что крышка насоса крепится к верхнему корпусу двумя винтами.
