Иж-2126. Снятие топливного насоса на автомобиле с двигателем УМПО-331



Иж-2126. Снятие топливного насоса на автомобиле с двигателем УМПО-331

фильтра» ).

Снятие топливного насоса на автомобиле с двигателем УМПО-331

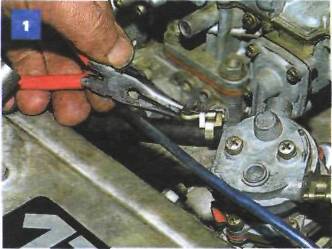

Пассатижами ослабляем хомут крепления топливного шланга к всасывающему патрубку топливного насоса...

Снятие топливного насоса на автомобиле с двигателем УМПО-331

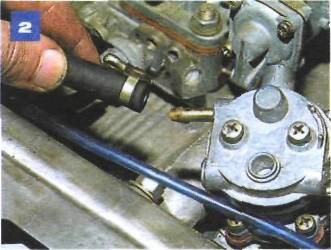

...и снимаем шланг с патрубка.

Аналогично ослабляем хомут и отсоединяем от нагнетающего патрубка шланг, соединяющий бензонасос и карбюратор.

Снятие топливного насоса на автомобиле с двигателем УМПО-331

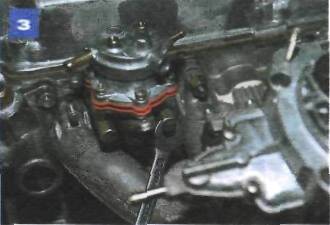

Ключом «на 12» отворачиваем две высокие гайки шпилек крепления насоса к головке блока цилиндров двигателя.

Снятие топливного насоса на автомобиле с двигателем УМПО-331

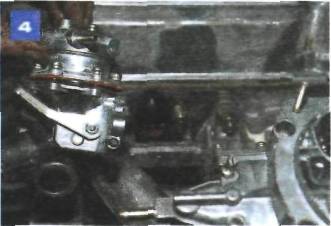

Снимаем насос со шпилек.

Для замены прокладок или теплоизоляционной проставки...

Снятие топливного насоса на автомобиле с двигателем УМПО-331

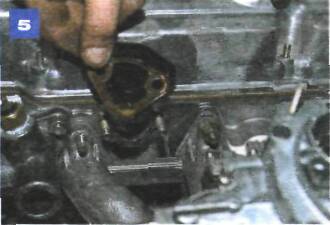

...снимаем прокладки и проставку со шпилек.

Снятие топливного насоса на автомобиле с двигателем УМПО-331

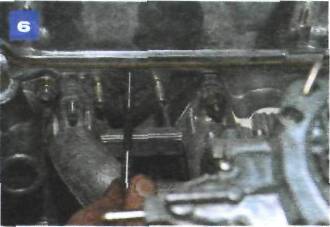

Извлекаем толкатель.

Очищаем привалочную плоскость головки блока цилиндров от грязи и остатков старой прокладки. Устанавливаем теплоизоляционную проставку с наружной и внутренней прокладками. Вставляем толкатель и проверяем его выступание над плоскостью наружной прокладки, медленно проворачивая коленчатый вал двигателя и прижимая толкатель пальцем. Минимальная величина выступания толкателя должна составлять 1,0-1,5 мм.

Снятие топливного насоса на автомобиле с двигателем УМПО-331

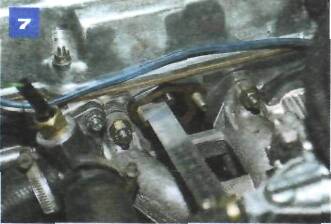

Штангенциркулем измеряем выступание толкателя.

При необходимости регулируем выступание толкателя подбором прокладок разной толщины.

Устанавливаем топливный насос в обратной последовательности.
