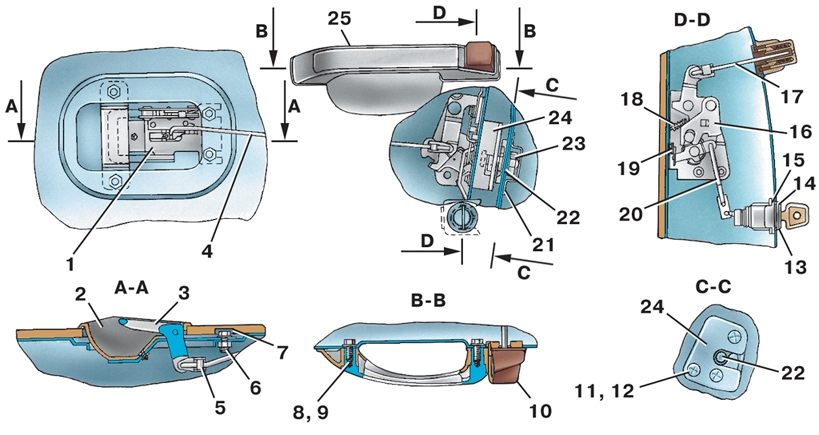

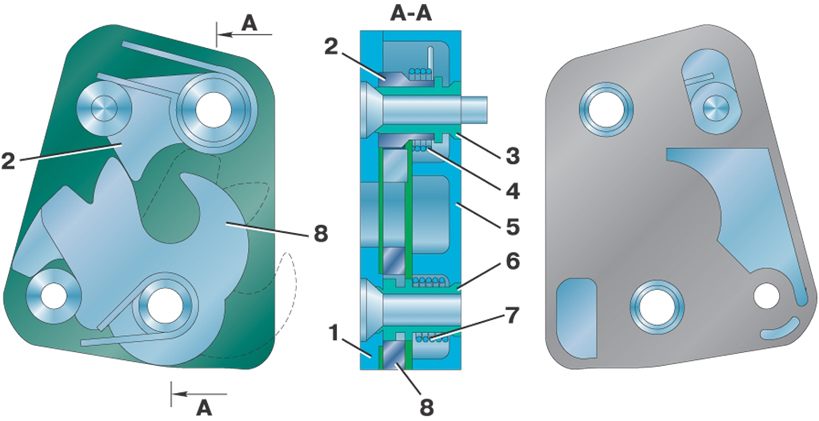

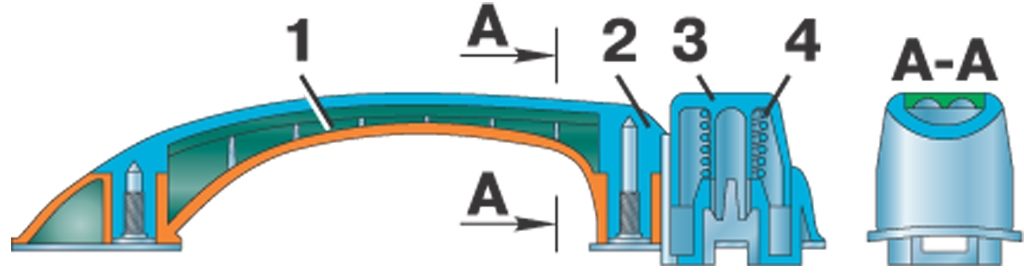

Замки боковых дверей вилочного типа. Они состоят из собственно замка 24 (рис. 8.11) и его привода 16, соединенных тремя винтами 11 в один узел при установке на дверь. Замок непосредственно взаимодействует с пальцем 22, установленным на стойке кузова. Привод управляет работой замка: обеспечивает открытие двери снаружи и изнутри, блокирует замок, чтобы предотвратить доступ снаружи. Привод связан с наружной ручкой и с приводом внутренней ручки. Кроме того, привод позволяет блокировать замок снаружи через выключатель.
Замена пружины привода замков боковых дверей внутренней ручки
1. Снимите обивку двери.
2. Отверните четыре болта 6 (см. рис. 8.11) крепления привода 1.
3. Отсоедините привод от тяги 4. Для освобождения тяги поверните пластмассовый держатель 5 до выхода из зацепления с тягой, после чего конец тяги можно свободно вынуть из отверстия в держателе.

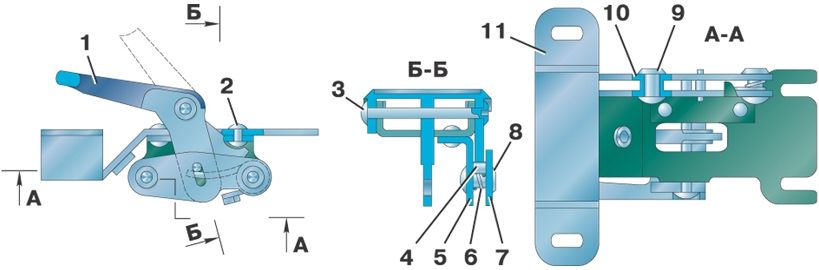

4. Для замены пружины 6 (рис. 8.13) высверлите заклепку 8, удалите остатки старой пружины, установите новую пружину, зацепив ее одним концом за выступ, а другим — оперев на ролик 4, и расклепайте заклепку.
5. Проверьте работу привода.
6. Соедините привод с тягой.
7. Установите привод и обивку.
Снятие и установка замков боковых дверей и их приводов

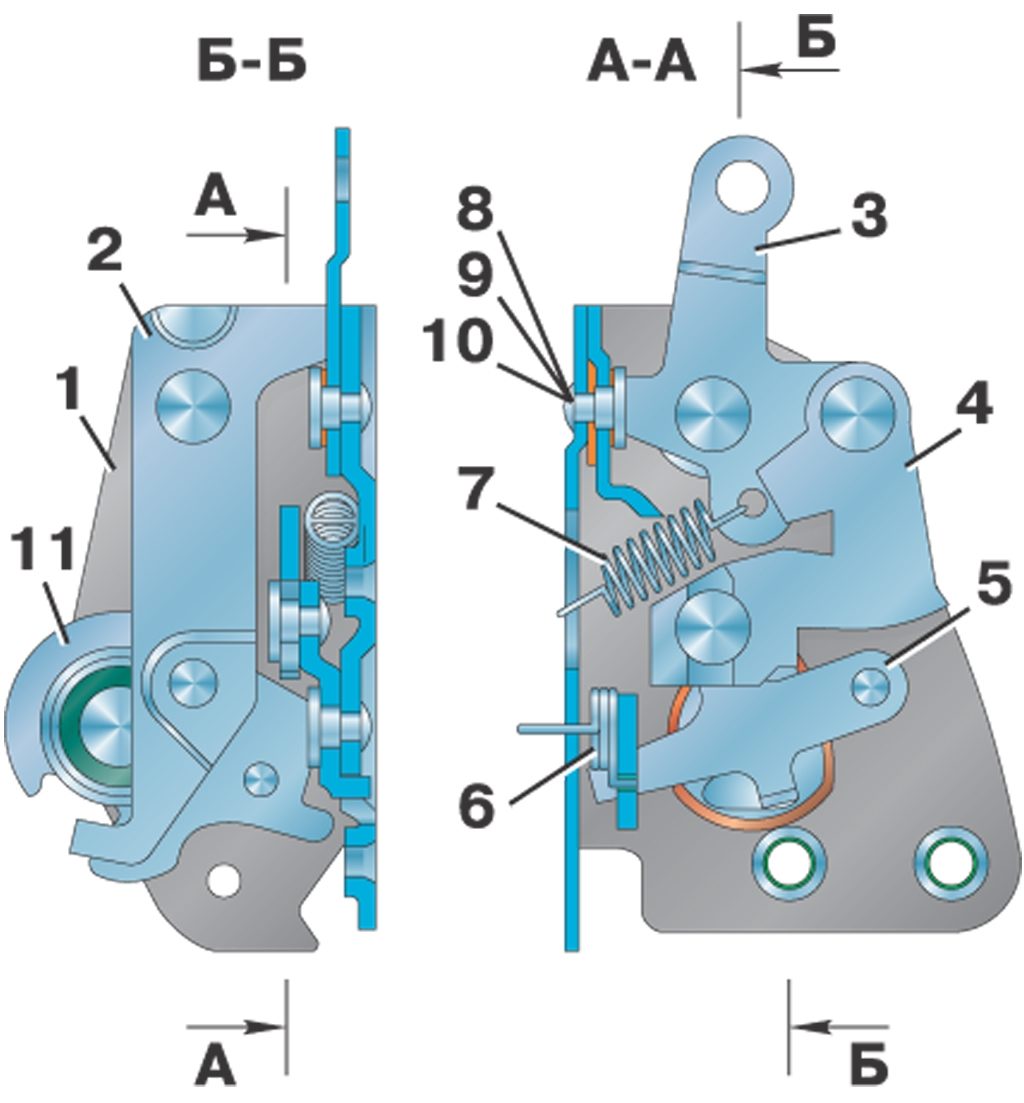

2. Удалите застрявшие остатки сломанной пружины 7 (рис. 8.14).
3. Установите рычаги привода в положение, показанное на рис. 8.14.
4. Зацепите один конец пружины за отверстие в рычаге 3 наружного привода, поставив рычаги в положение, показанное на рис. 8.14.
5. Через окно в корпусе 1 второй конец пружины плоскогубцами зацепите за перемычку между двумя отверстиями в корпусе.
6. Установите замок и привод на место.
7. Установите обивку.
Замена пружины рычага выключения
1. Снимите обивку и привод замка.
2. Удалите застрявшие остатки сломанной пружины 6 (см. рис. 8.14).
3. Установите рычаги привода в положение, показанное на рис. 8.14.
4. Расположите пружину так, чтобы ее концы были обращены к оси рычага 11 выключения, и с помощью отвертки заведите конец в отверстие на рычаге выключения.
5. С помощью отвертки заведите второй конец в отверстие в корпусе.
6. Проверьте работу рычага выключения. Он должен надежно фиксироваться в крайних положениях.
7. Установите привод на место.
8. Установите обивку.

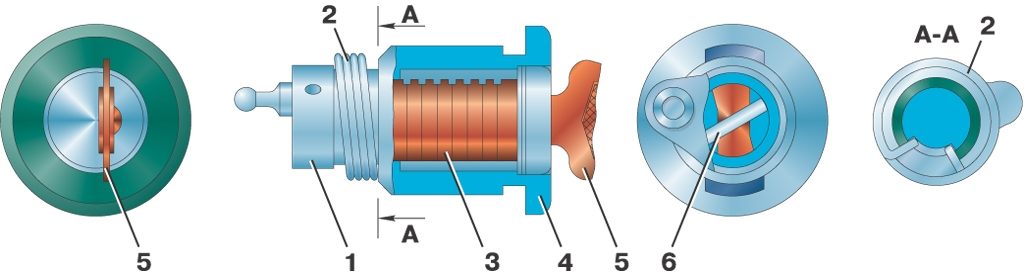

Замена пружины выключателя замка передней левой двери
1. Поднимите стекло и снимите обивку.
2. Отсоедините тягу 20 (см. рис. 8.11) от выключателя 13, сняв наконечник тяги с поводка выключателя.
