при ухудшении стабилизации передних колес (отсутствии самопроизвольного возвращения рулевого колеса после поворота), что является следствием нарушения углов продольного наклона оси поворота телескопической стойки и развала колес;
при уводе автомобиля от прямолинейного движения в результате большой разницы (более 0°30’) углов развала правого и левого передних колес;
при ускоренном износе протектора шины с одной стороны из-за нарушения угла развала колес;
при неравномерном ступенчатом износе протектора шин, что указывает на нарушение схождения колес;
при задевании шинами деталей передней подвески из-за нарушения равенства углов поворота колес в левую и правую сторону.
Проверку и регулировку углов установки передних колес рекомендуется проводить на станциях технического обслуживания на специальных оптических стендах, обеспечивающих точность замеров углов. При отсутствии оборудования можно проверить с меньшей точностью самостоятельно с помощью отвеса, линейки, шнура или рейки. Предварительно проверьте давление в шинах, отсутствие заклинивания штоков в амортизаторных стойках, отсутствие зазоров в шарнирах передней подвески и подшипниках ступиц передних колес. Устраните обнаруженные недостатки и отклонения регулировкой или заменой неисправных деталей.
Установку колес проверяйте на полностью заправленном и снаряженном автомобиле с нагрузкой 6770 Н (677 кгс) на передние колеса и 7630 Н (763 кгс) – на задние, которая распределяется по 700 Н (70 кгс) на два передних и три задних места для сидения и 500 Н (50 кгс) в багажном отделении. Автомобиль установите на горизонтальной ровной площадке, положение передних колес должно соответствовать прямолинейному движению, при этом указатель защитного колпачка, находящегося на хвостовике шестерни рулевого механизма, должен совпадать с выступом (меткой) на крышке картера.
Для стабилизации положения узлов подвески прокачайте ее два-три раза с вертикальным усилием 400–500 Н (40–50 кгс).

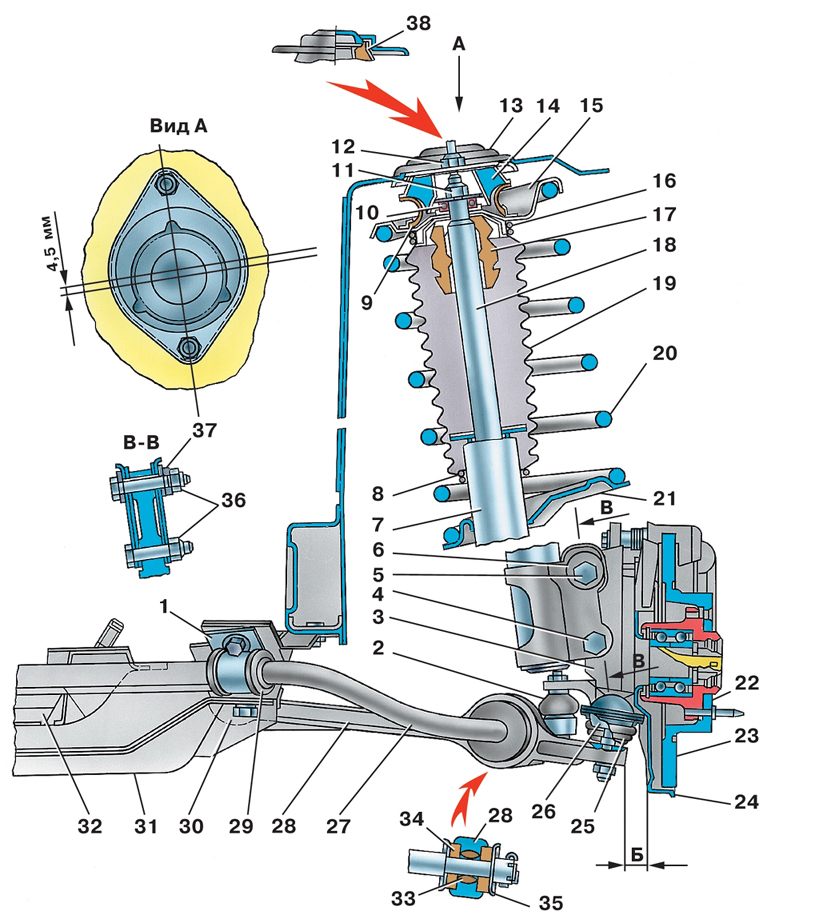

Для увеличения угла продольного наклона оси поворота амортизаторной стойки поверните на 180° верхнюю опору 14 (см. рис. 4.1) относительно оси штока 18 стойки. При этом угол продольного наклона увеличится на 0°52’.

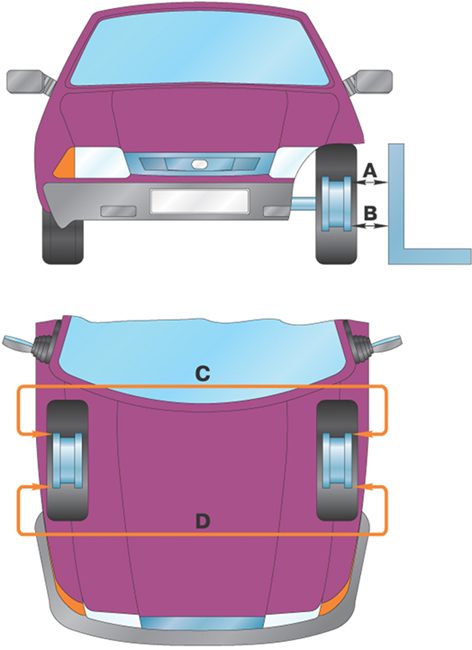

Рис. 1.29. Проверка углов установки передних колес (развала и схождения)
Для определения развала колес замерьте размеры А и В от точек обода с равным биением до отвеса или угольника (рис. 1.29). При правильной установке колес разность размеров (В – А) должна быть 2–8 мм. Для регулировки угла развала ослабьте болты 4, 5 (см. рис. 4.1) крепления амортизаторной стойки к поворотному кулаку.
При поворачивании верхнего эксцентрикового болта 5 на одно деление на шайбе, жестко запрессованной на болт, относительно треугольной риски на кронштейне амортизаторной стойки изменяется угол развала на 0°30’. По окончании регулировки затяните гайки болтов моментом 49–61 Н·м (5–6,2 кгс·м).
Проверку и регулировку схождения колес проводите после проверки развала колес. Для определения схождения колес замерьте расстояние С между боковинами покрышек у краев ободов колес. Затем передвиньте автомобиль вперед так, чтобы колеса повернулись на 180°, и замерьте расстояние в тех же точках.
При правильной установке схождения размер С должен быть на 1–3 мм больше размера D. Это положение достигается удлинением или укорочением рулевых тяг равномерно для правой и левой стороны.

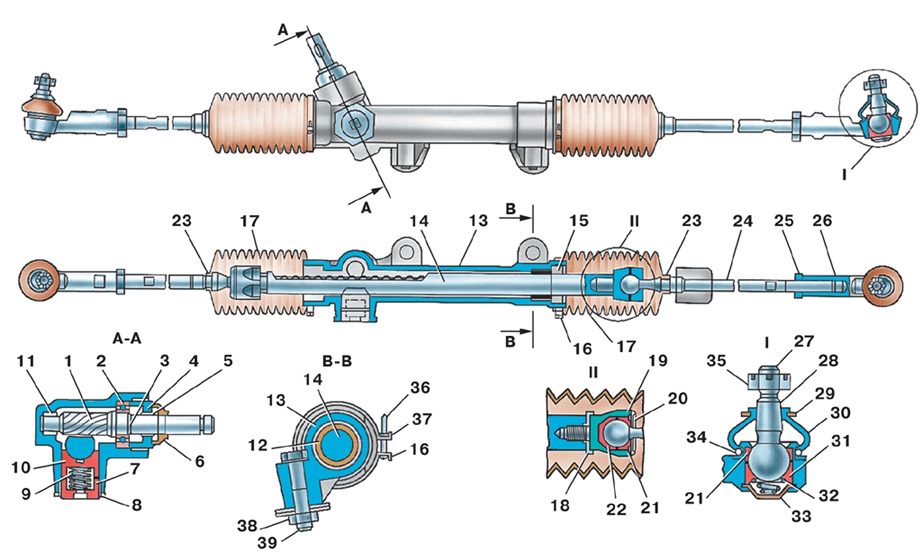

Наконечники упираются в картер рулевого механизма, ограничивая максимальные углы поворота передних колес при условии равенства углов поворота колес в каждую из сторон, что обеспечивается регулировкой длины рулевых тяг. Разность углов поворота вправо и влево для внутренних, ближайших к центру поворота колес не должна превышать 0°30`. Для проведения указанной регулировки, а также установки необходимого схождения колес на шаровой тяге 24 (см. рис. 5.2) и наружном наконечнике 26 предусмотрена резьба. При вращении шаровой тяги изменяется расстояние между шарнирами этой тяги и угловое расположение в плоскости вращения колеса.
