Иж Ода (1991-2005 года). Вентиляция и отопление салона

Наружный воздух может поступать в салон автомобиля:

через сопла обдува ветрового стекла;

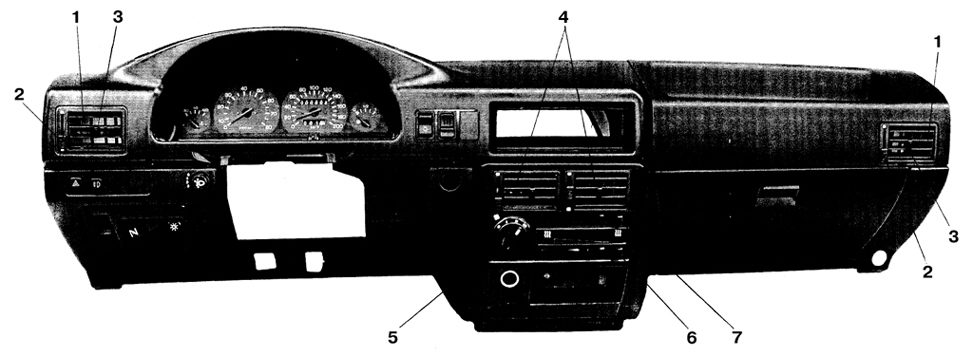

Рис. 1.8. Органы управления вентиляцией и отоплением: 1 – боковые дефлекторы; 2 – рычаг управления заслонкой дефлектора; 3 – ползун изменения направления потока воздуха; 4 – центральные дефлекторы; 5 – переключатель электродвигателя вентилятора отопителя; 6 – рычаг управления воздушным потоком; 7 – рычаг управления заслонкой подачи воздуха к ногам водителя и пассажира

боковые дефлекторы 5 (рис. 1.8) и центральные дефлекторы 3 при открытых заслонках;

опущенные стекла передних и задних дверей.

Поступление наружного воздуха в салон автомобиля регулируется заслонкой, управляемой рычагом 6. При перемещении рычага 6 вправо поворачивается заслонка и основной поток воздуха, минуя радиатор отопителя, направляется на центральные и боковые дефлекторы и сопла ветрового стекла.

Направление потока воздуха через боковые и центральные дефлекторы можно изменять поворотом решетки и створок, перемещая ползун 4. Поток воздуха через дефлекторы можно перекрыть заслонками, если переместить рычаг 2 вверх.

Поступающий воздух подогревается, проходя через радиатор отопителя при открытом кране отопителя, рычаг 6 (см. рис. 1.8) перемещен влево, при этом заслонка направляет поток воздуха через радиатор отопителя. Для увеличения подачи воздуха включите электродвигатель вентилятора отопителя на соответствующий режим работы.

Для ускорения обогрева ветрового и боковых стекол:

перекройте доступ воздуха в нижнюю часть салона автомобиля, переместив влево рычаг 7 управления заслонкой подачи воздуха;

закройте заслонки центральных дефлекторов;

направьте поток воздуха через боковые дефлекторы на стекла дверей. По мере оттаивания стекол переместите рычаг 7 вправо для обогрева ног водителя, пассажиров на переднем и заднем сиденьях.
