Хендай Элантра. Стеклоочиститель и стеклоомыватель ветрового стекла



Хендай Элантра. Стеклоочиститель и стеклоомыватель ветрового стекла

Стеклоочиститель и стеклоомыватель ветрового стекла

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

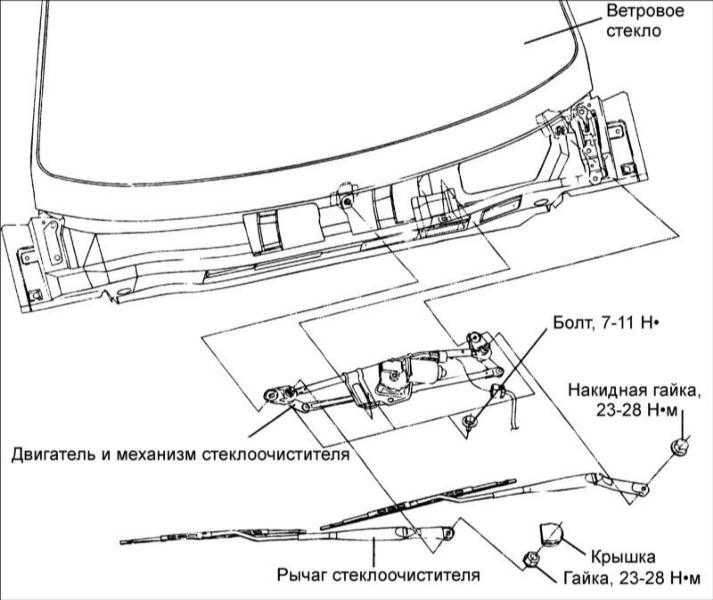

  1. Снимите крышки и выверните гайки крепления рычагов стеклоочистителя. Снимите рычаги стеклоочистителя.

При снятии рычагов стеклоочистителей не поцарапайте капот.

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

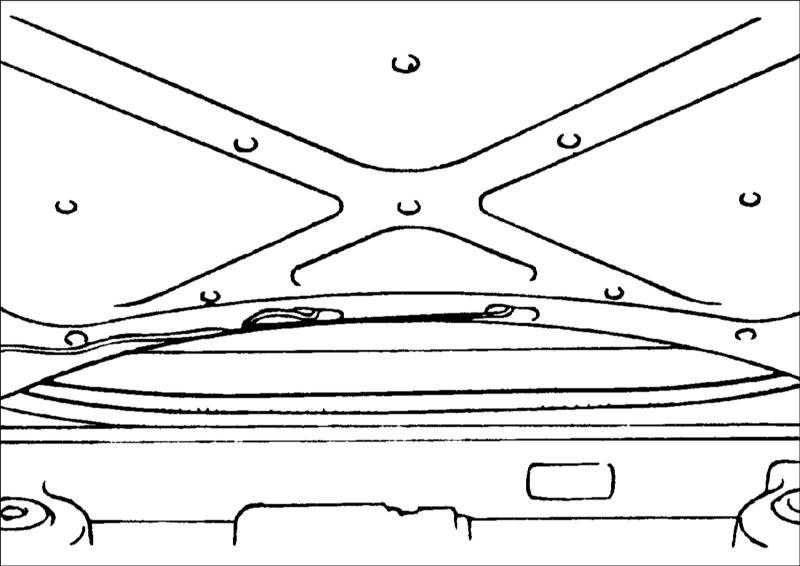

  1. Снимите крышку, расположенную под ветровым стеклом.
19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

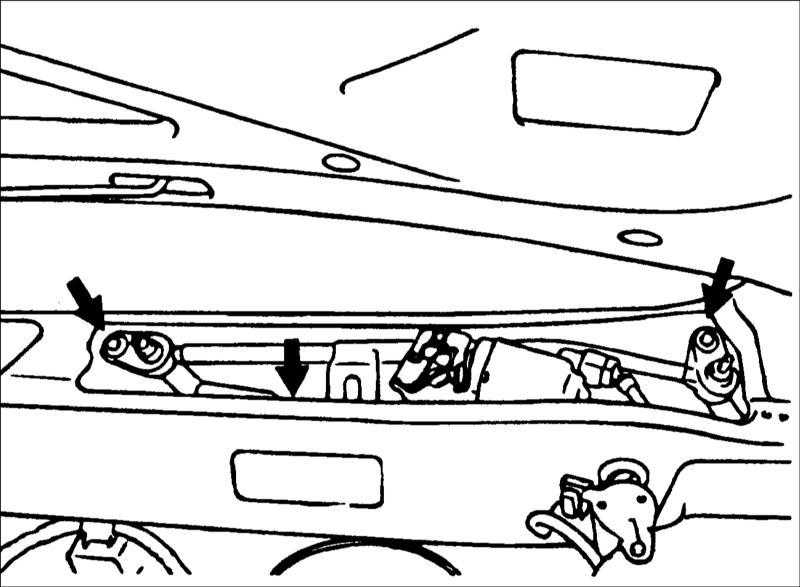

  1. Отсоедините разъем и снимите двигатель и тяги стеклоочистителя. Момент затяжки: 7–11 Н•м.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

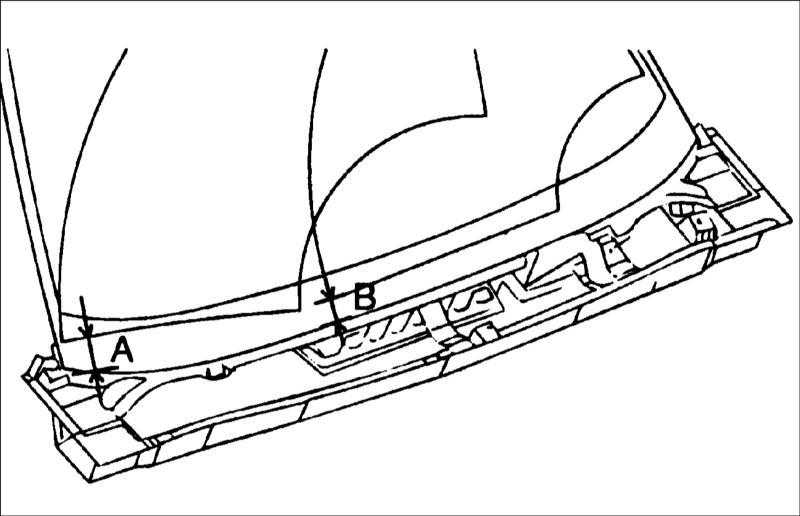

  1. Установите рычаг стеклоочистителя в определенное положение.
Положение установки рычага стеклоочистителя
А
В
Расстояние, мм
35±5
35±5
19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

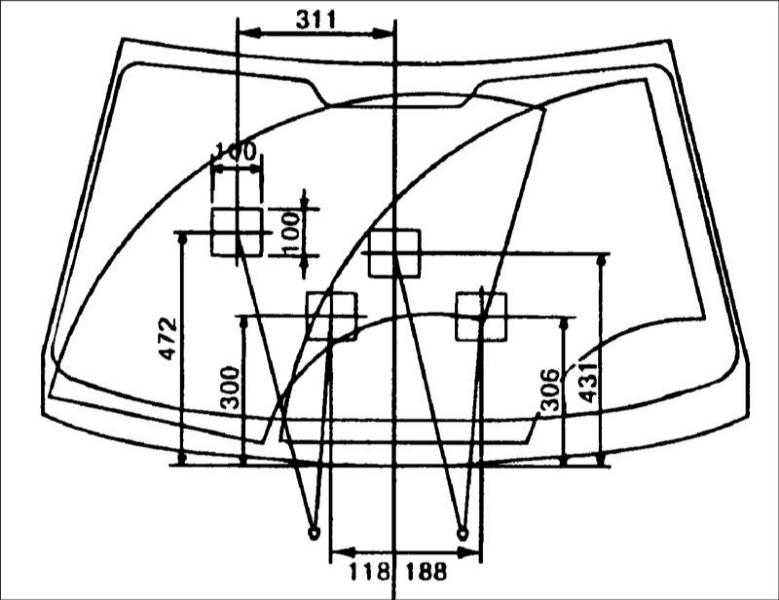

  1. Отрегулируйте сопла распылителей так, чтобы они распыляли жидкость в строго определенные места на ветровом стекле.

Проверка

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

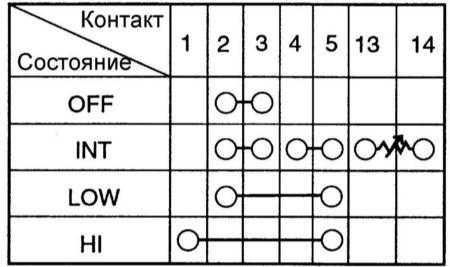

Проверьте проводимость между контактами разъема переключателя очистителя и омывателя ветрового стекла. Если проводимость не соответствует требуемой, замените переключатель очистителя и омывателя ветрового стекла.

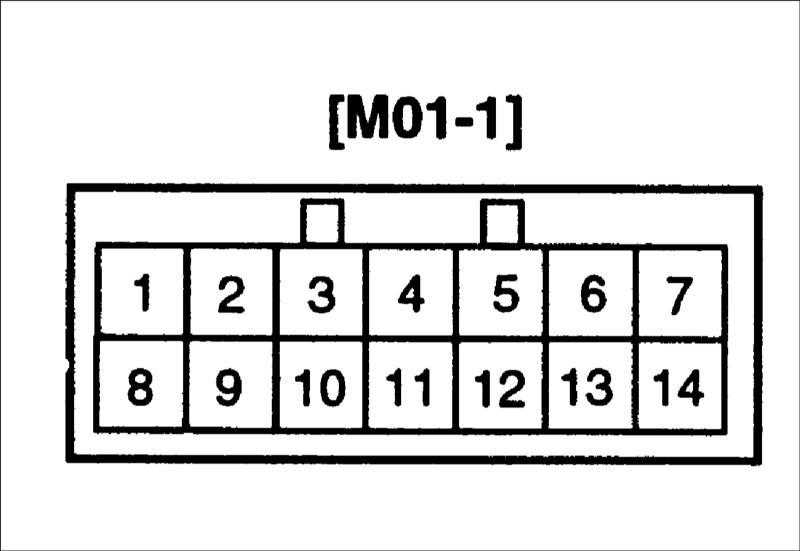

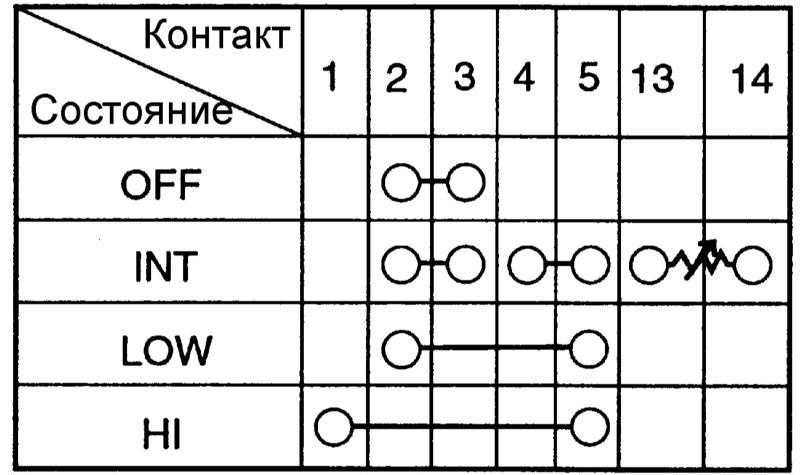

Переключатель стеклоочистителя (М01–1)

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

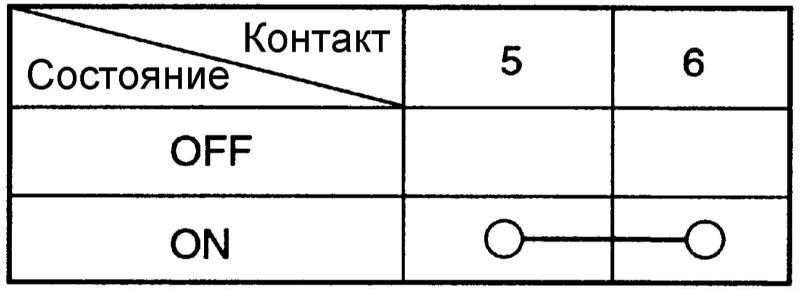

Переключатель стеклоомывателя (М01–1)

19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра

Проверка частоты работы стеклоочистителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

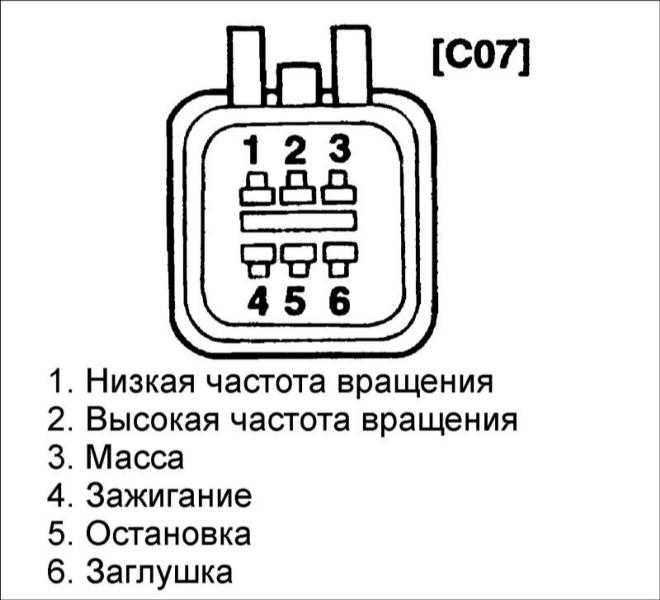

  1. Отсоедините разъем от двигателя стеклоочистителя.
  2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 1.
  3. Убедитесь, что двигатель стеклоочистителя работает на низкой частоте вращения.
  4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 2.
19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра
  1. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.

Проверка автоматической остановки щеток в исходном состоянии

 ПОРЯДОК ВЫПОЛНЕНИЯ

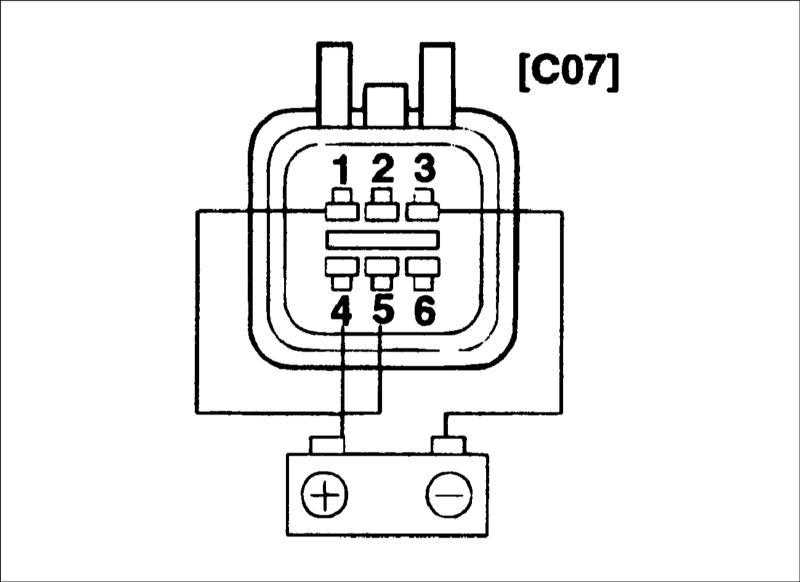

  1. Включите двигатель на низкой частоте вращения.
  2. Отсоединив провод от клеммы 3 разъема, остановите двигатель в любом положении, кроме исходного.
  3. Соедините клеммы 1 и 5 разъема.
  4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 4 разъема, а отрицательную клемму – к клемме 3.
19.19 Стеклоочиститель и стеклоомыватель ветрового стекла Хендай Элантра
  1. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.

Проверка работы двигателя стеклоомывателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. С двигателем стеклоомывателя соединенным с бачком омывателя, заполните бачок стеклоомывателя водой.
  2. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к клемме 2 разъема, а отрицательную клемму – к клемме 1, при этом двигатель должен работать, а насос качать воду.
