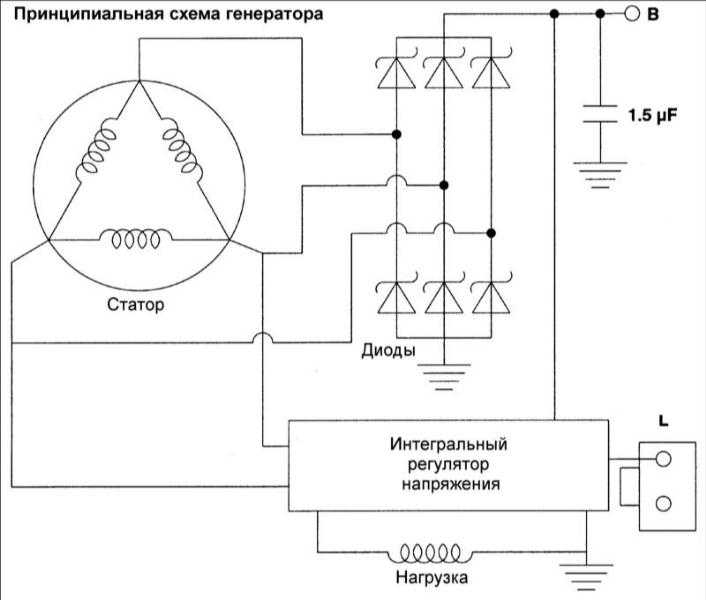

Генератор бензиновых двигателей
Снятие
|
|
|

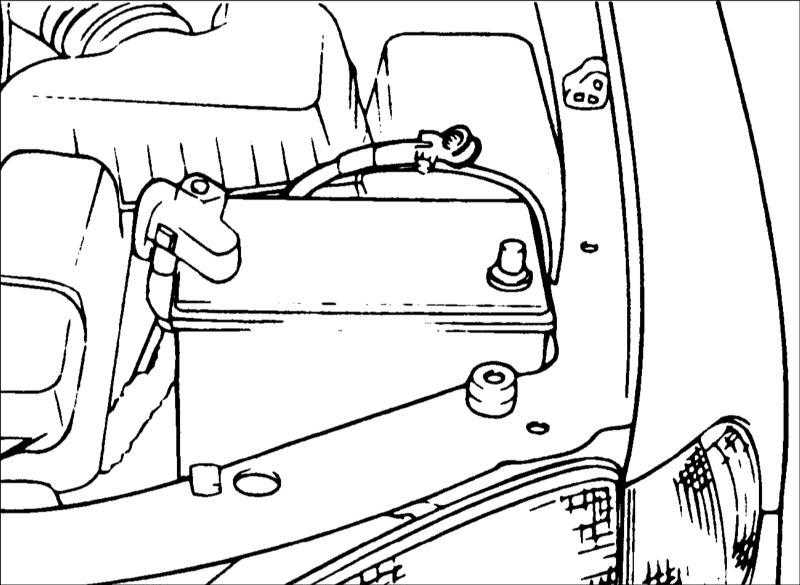

- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
|
|

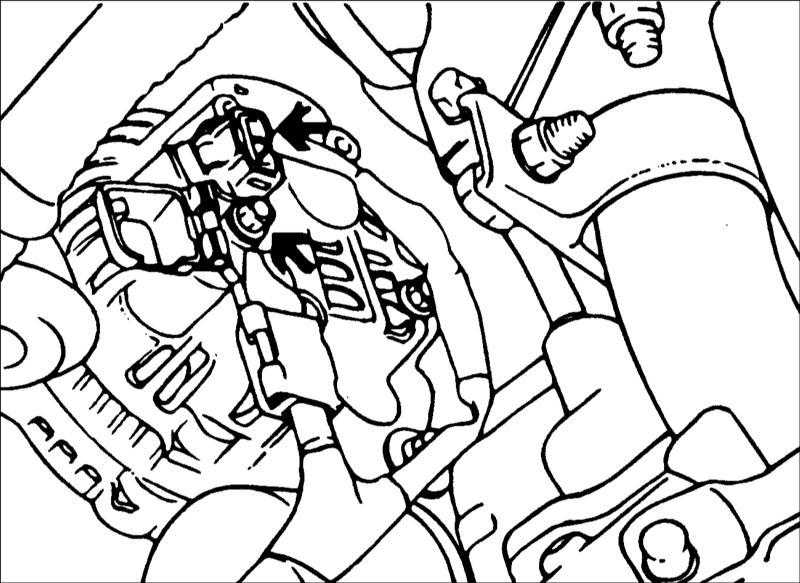

- Отсоедините разъем от генератора и провод от клеммы «B+» генератора.
|
|

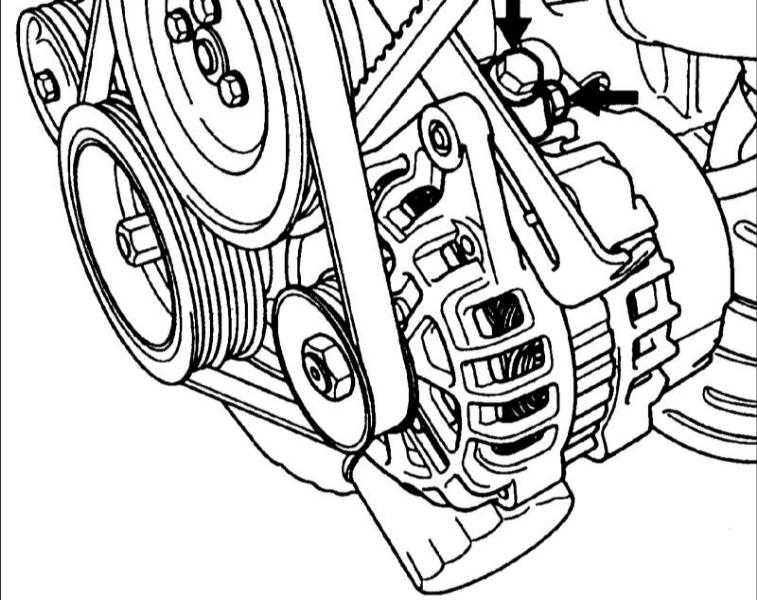

- Ослабьте регулировочный болт натяжения ремня и выверните болт крепления генератора.
|
|

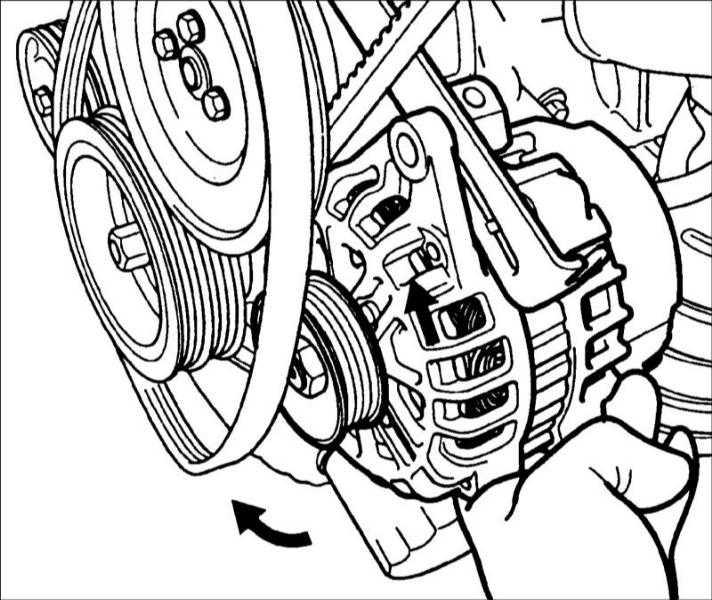

- Нажимая на генератор в сторону двигателя, снимите ремень привода генератора.
|
|
- Выверните болт и гайки и снимите генератор с автомобиля.
|
|
|

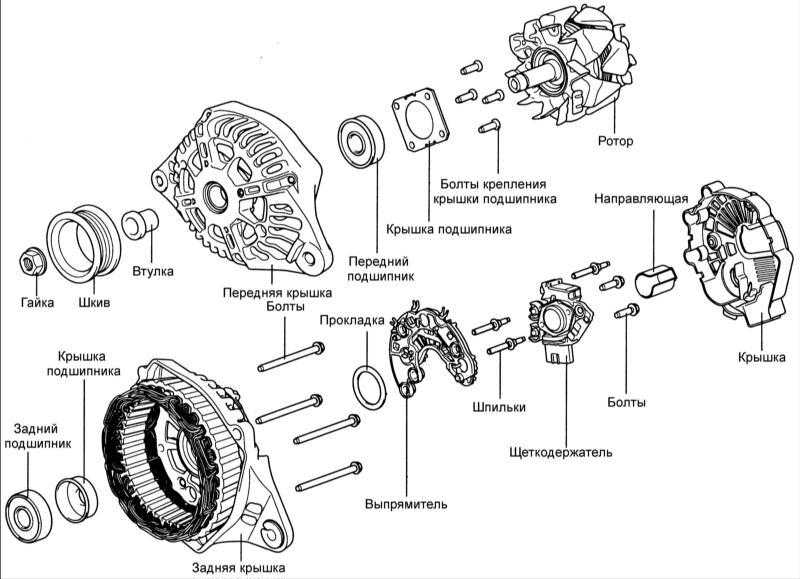

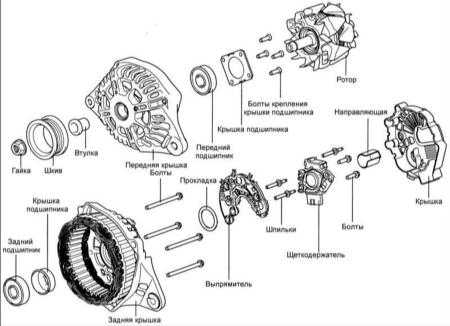

Разборка
|
|
|
- Выверните винты и снимите крышку генератора.
|
|

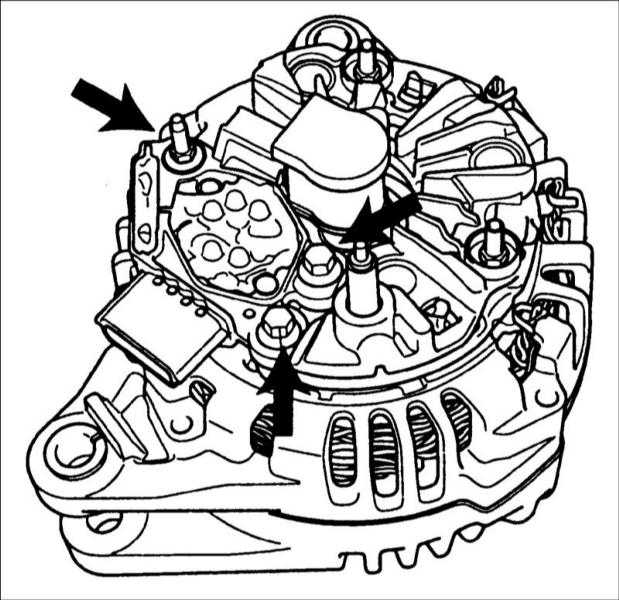

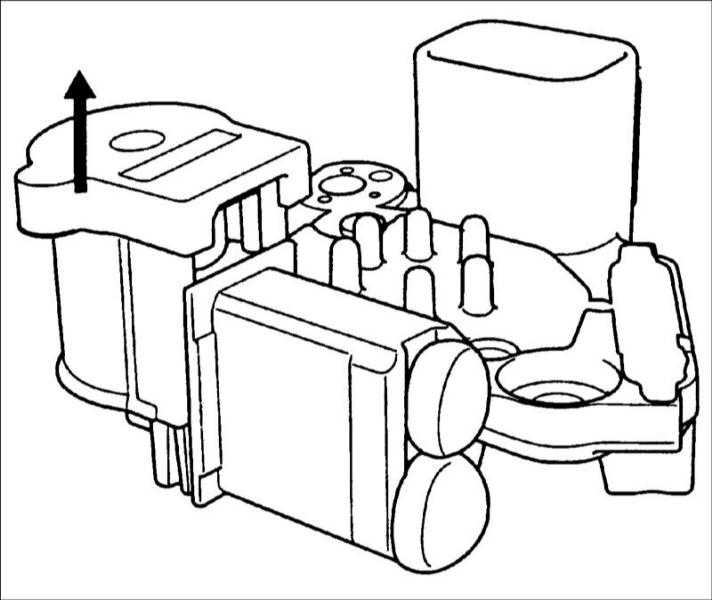

- Выверните винты и снимите щеткодержатель.
|
|
- Снимите направляющую контактного кольца.
|
|

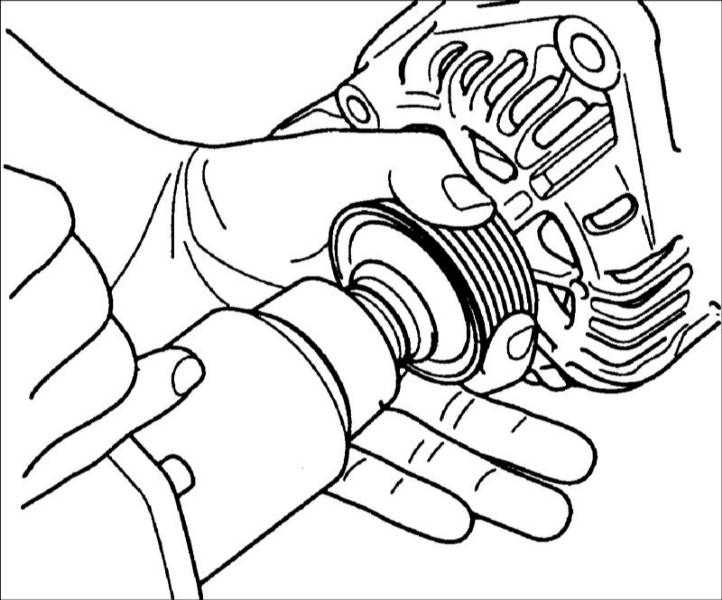

- Выверните гайку крепления шкива, затем снимите пружинную шайбу, шкив и распорную втулку.
|
|

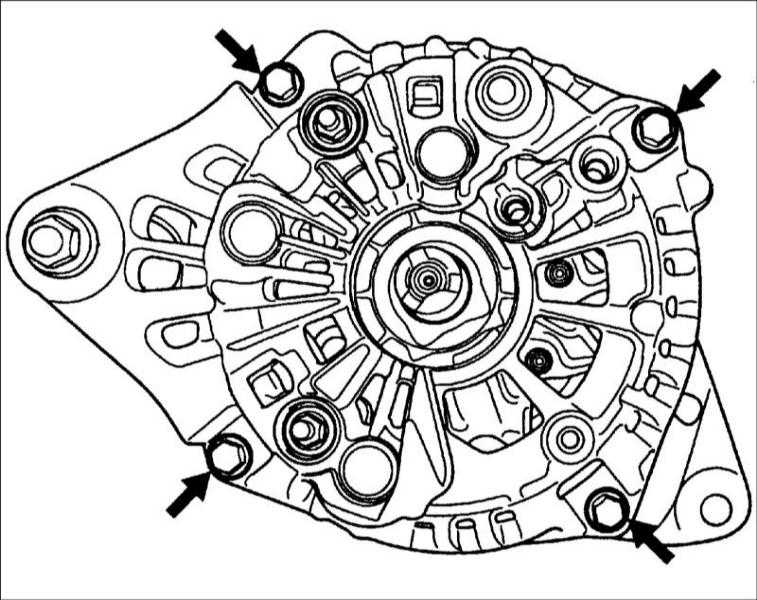

- Выверните четыре стяжных болта.
|
|

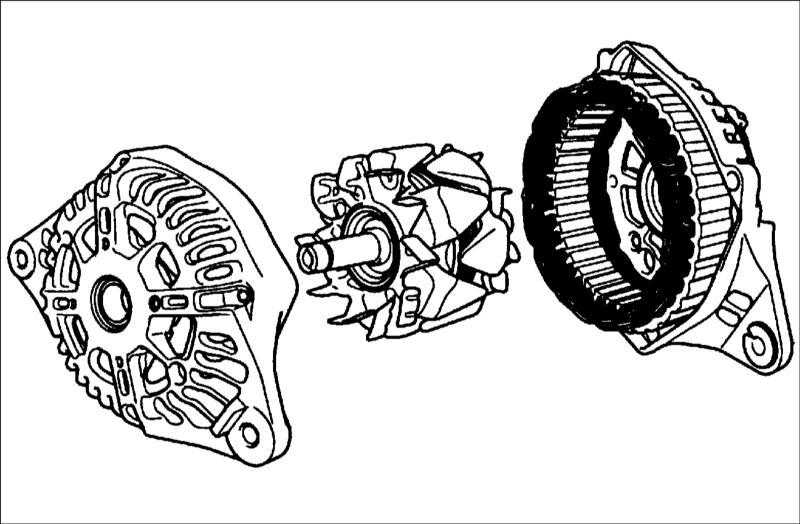

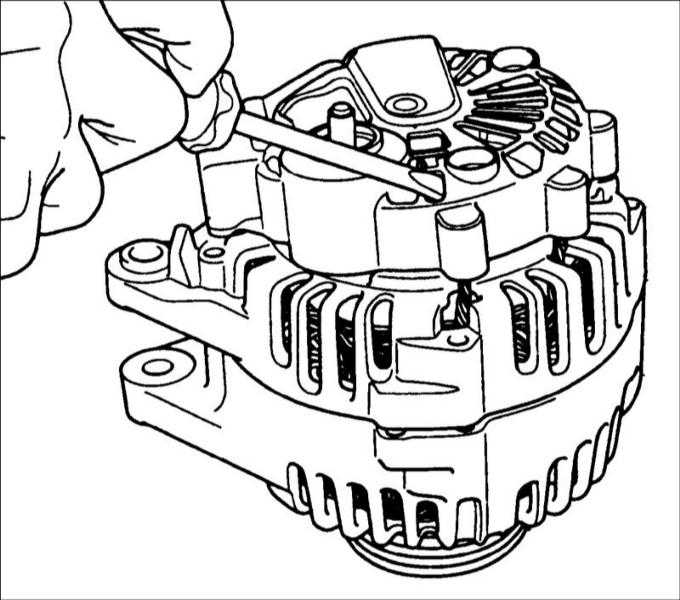

- Вставьте лезвие двух плоских отверток между передней крышкой и магнитопроводом статора и снимите крышку.
|
|
|
Сборка
Сборка генератора проводится в последовательности, обратной разборке.
Проверка
Ротор
|
|
|

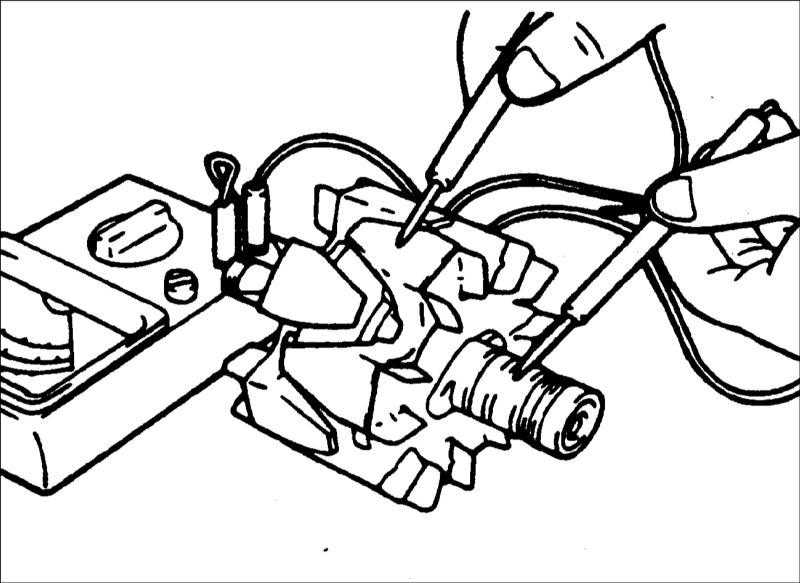

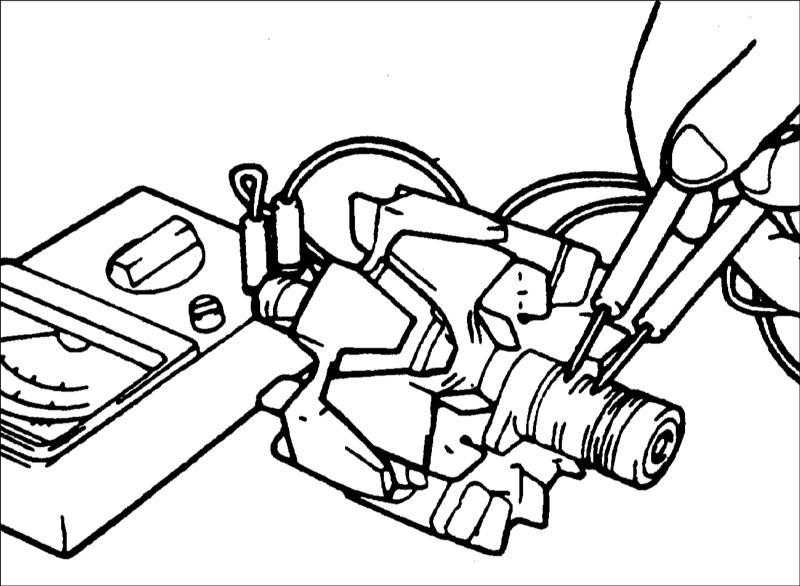

- Омметром измерьте сопротивление между контактными кольцами. Если сопротивление чрезвычайно низкое, значит, имеется короткое замыкание в обмотке ротора. Если проводимость отсутствует, значит, имеется обрыв в обмотке ротора, при этом необходимо заменить ротор. Сопротивление: 3,1 Ом.
|
|
- Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости, замените ротор.
|
|
|
Статор
|
|
|

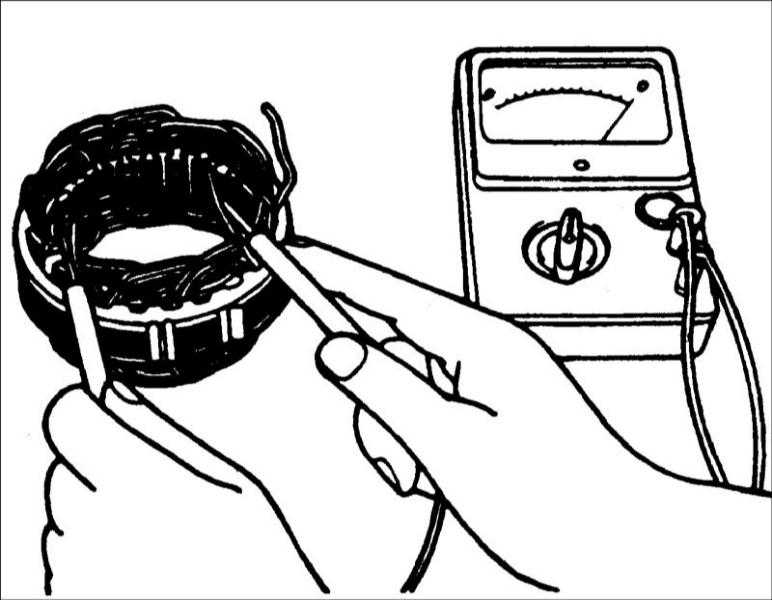

- Омметром проверьте проводимость между проводами катушки статора. При отсутствии проводимости замените статор.
|
|

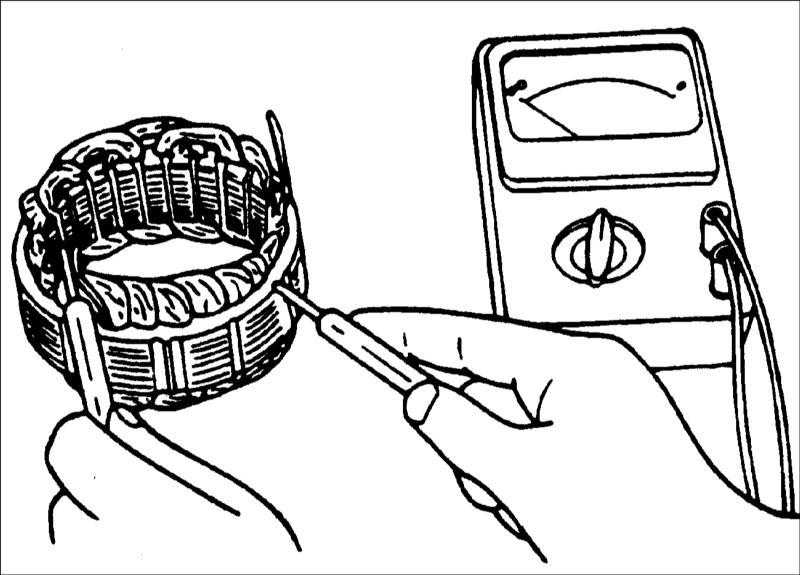

- Омметром проверьте проводимость между катушками статора и статором. При наличии проводимости, замените статор.
|
|
|
Замена щеток
|

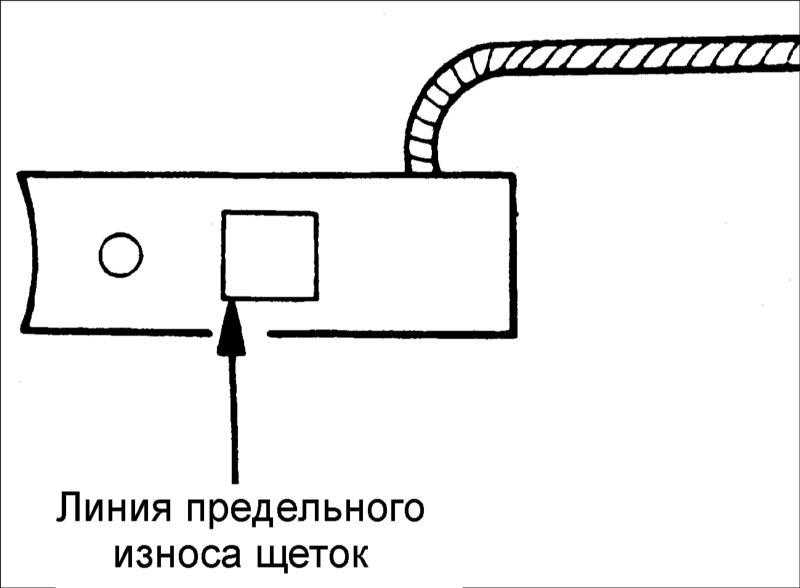

Если щетки изношены до предельной линии, замените их.
|
|
|
- Отпаяйте плетеный провод и снимите пружину и щетку.
- Установите пружину щетки и новую щетку в щеткодержатель.
- Вставьте щетку так, чтобы было расстояние в 2–3 мм между линией предельного износа и торцом щеткодержателя.
- Припаяйте плетеный провод к щеткодержателю.
|
|
Установка
Установка проводится в последовательности, обратной снятию.
|
|

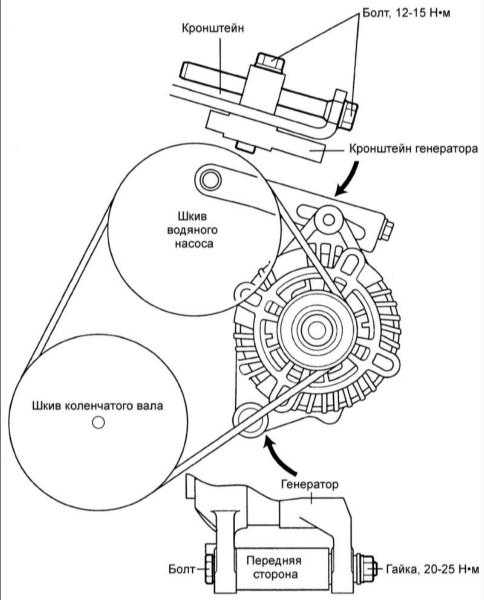

- Установите генератор на двигатель. Вставьте центральный болт крепления генератора, но не навинчивайте на него гайку.

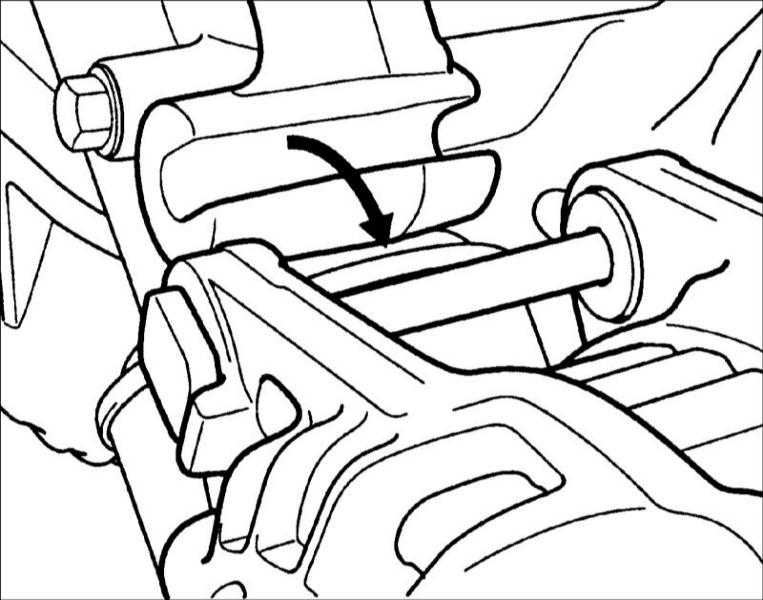

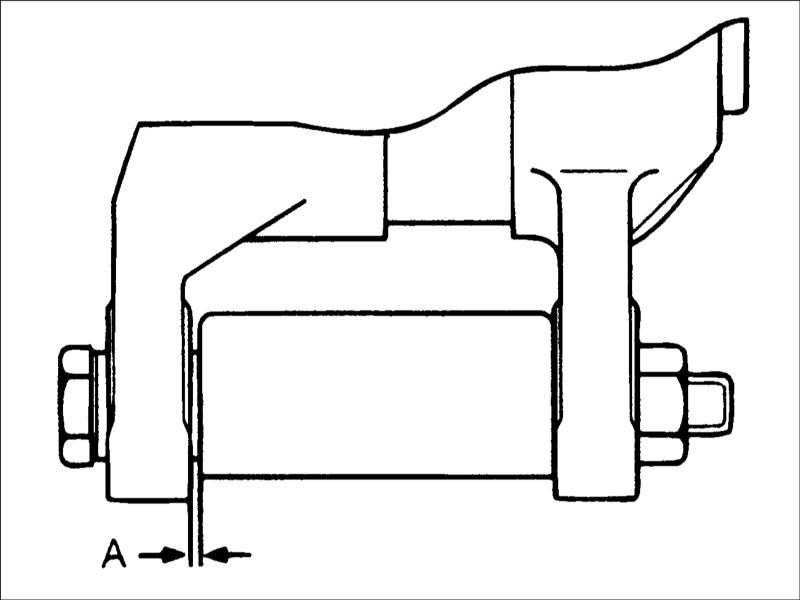

- Переместите генератор в одну сторону по центральному болту крепления генератора и измерьте расстояние между опорой генератора и кронштейном. Подберите набор из распорных шайб, соответствующий измеренному расстоянию.
- Вставьте распорные шайбы и наверните гайку на центральный болт крепления генератора.
|
