Регулятор давления
Регулятор давления регулирует давление в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. С увеличением нагрузки он обеспечивает прохождение тормозной жидкости к колесным цилиндрам задних тормозов, от чего повышается давление в их контуре и улучшается эффективность работы задних тормозных механизмов. Не разбирайте регулятор давления.
Проверка функции ограничения давления
|
|
- Снимите регулятор давления с главного тормозного цилиндра.
- Подсоедините два манометра, один – на входной стороне и один – на стороне выхода регулятора давления.
|
|
После подсоединения манометров удалите воздух из тормозной системы.
|
|
- Нажмите педаль тормоза и измерьте входное и выходное давления.
|
|

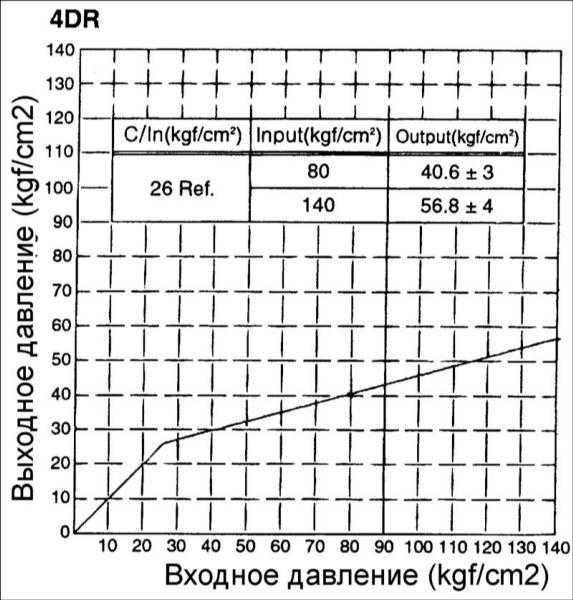

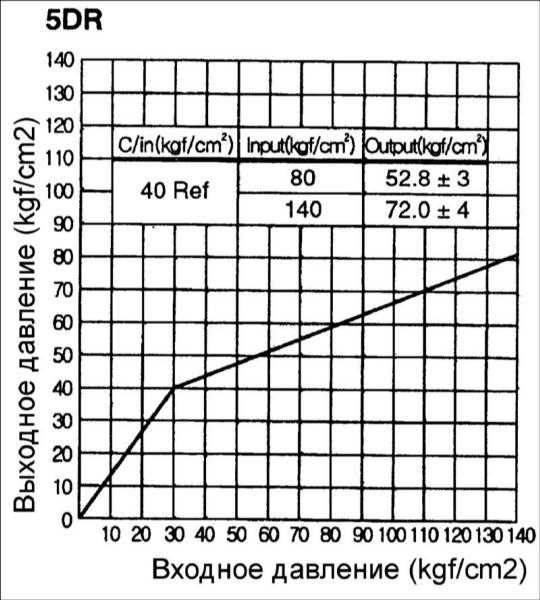

Если давления находятся в пределах допустимых амплитуд, как показано на рисунке, регулятор давления исправен.
|
- Снимите манометры и подсоедините трубки тормозной системы в первоначальном положении и удалите воздух из тормозной системы.
|
|
Установка регулятора давления
|
|

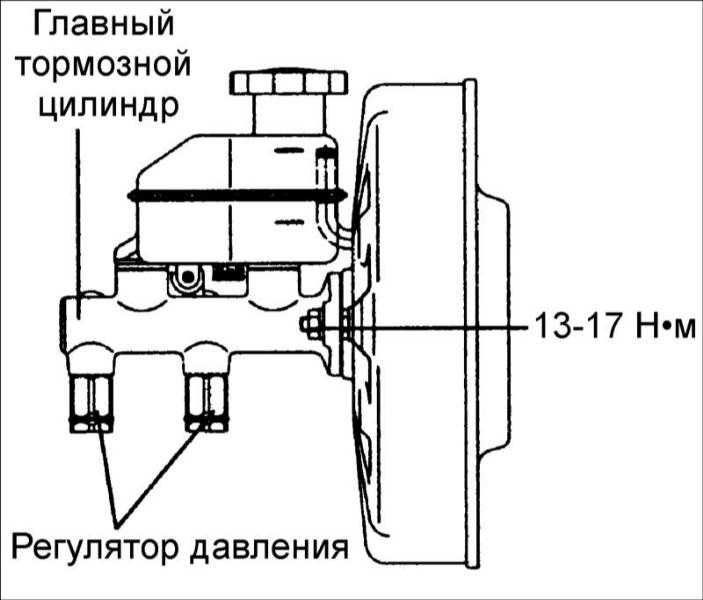

- Установите главный тормозной цилиндр.
|
- Затяните соединительные гайки крепления трубок и удалите воздух из тормозной системы.
Момент затяжки соединительных гаек: 13–17 Н•м
Момент затяжки гаек крепления регулятора давления: 35–55 Н•м
|
|
|
