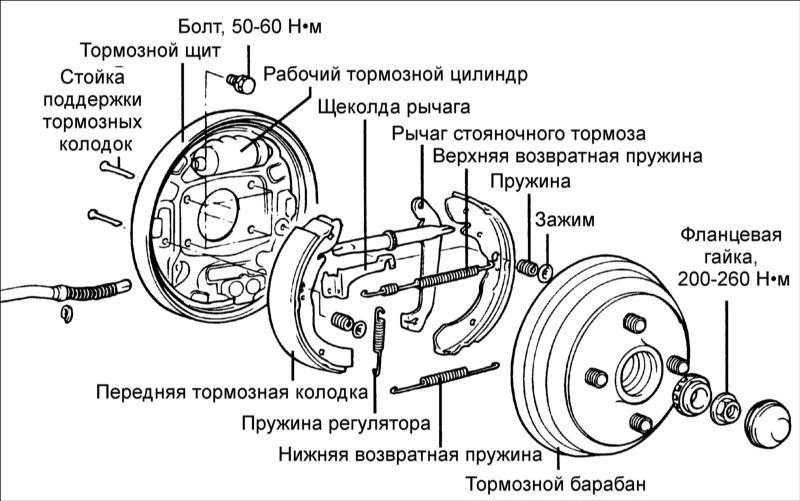

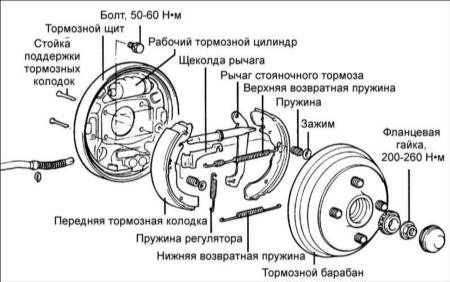

Хендай Элантра. Задние барабанные тормоза

1. Снимите колесо.

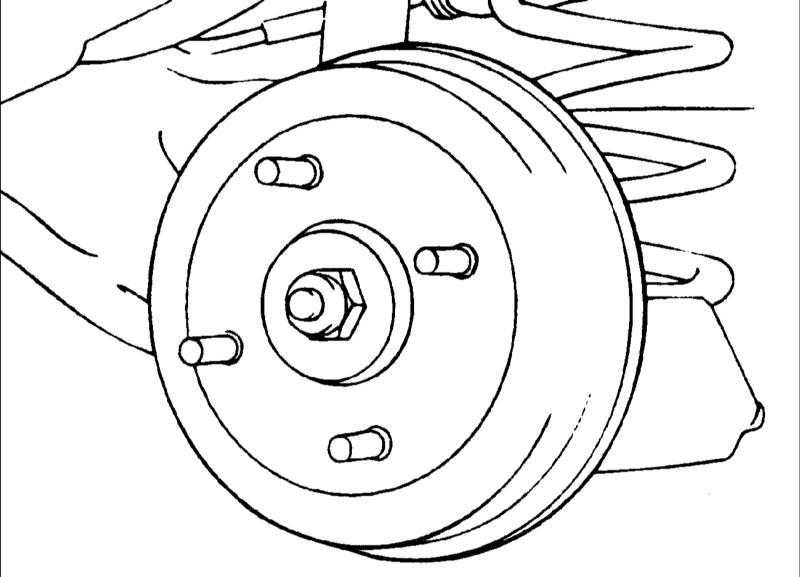

Отверните гайку крепления подшипника заднего колеса и снимите ступицу с тормозным барабаном.

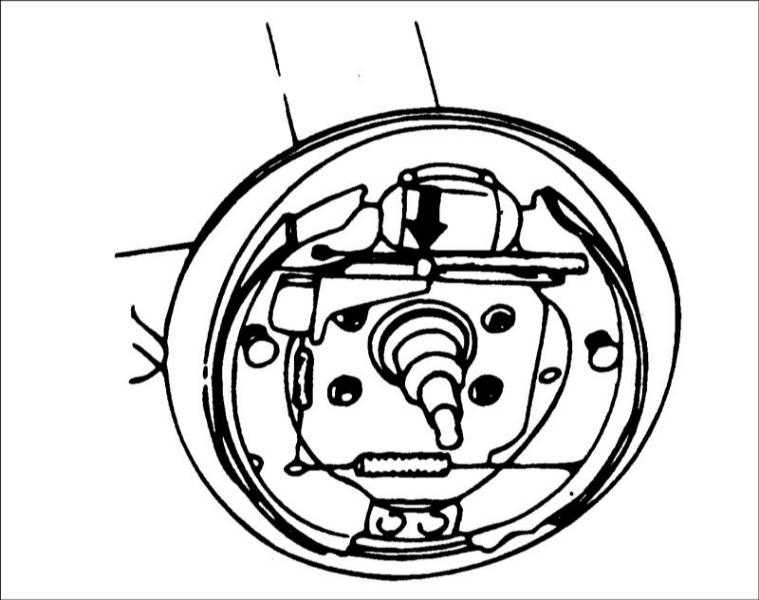

3. Снимите нижнюю возвратную пружину, зажим и пружину поддержки тормозной колодки.

Снимите тормозные колодки вместе с регулятором.

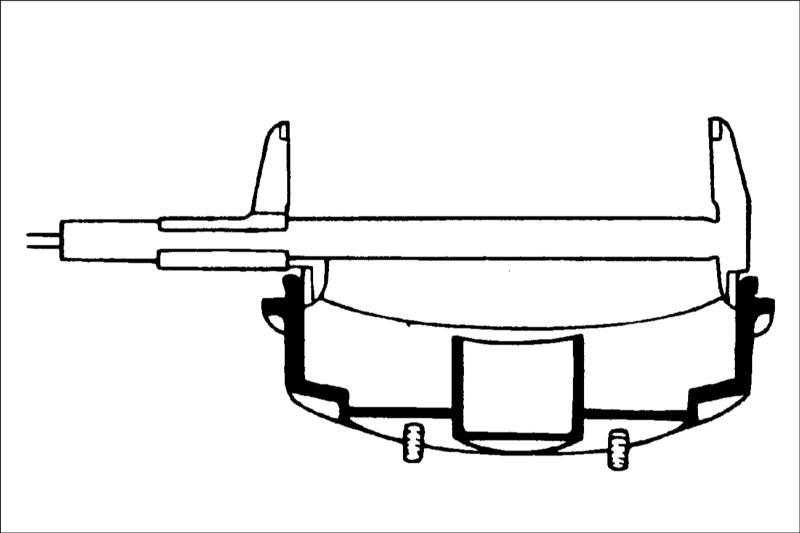

Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

Номинальный диаметр: 203,2 мм
Максимальный диаметр: 205,2 мм
Биение тормозного барабана: 0,05 мм

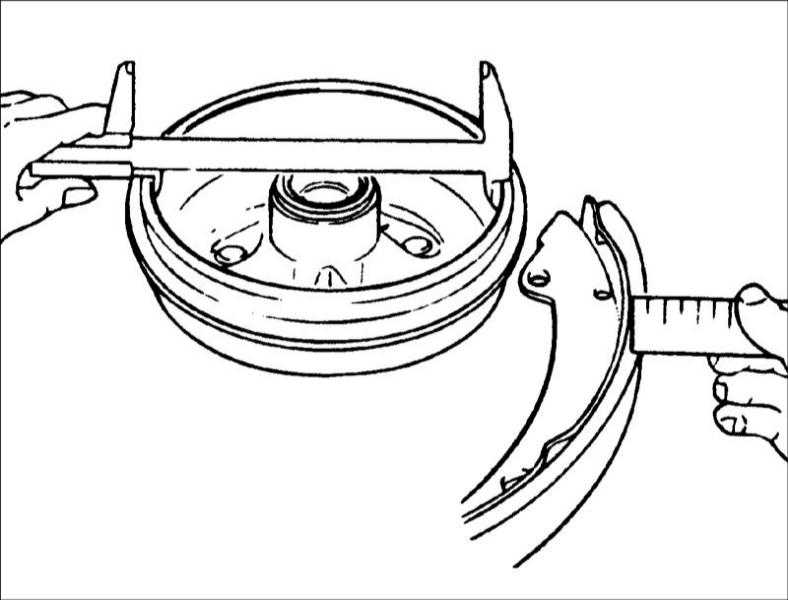

Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.

Толщина накладок тормозных колодок: 4,5 мм
Минимально допустимая толщина накладок тормозных колодок: 1,0 мм

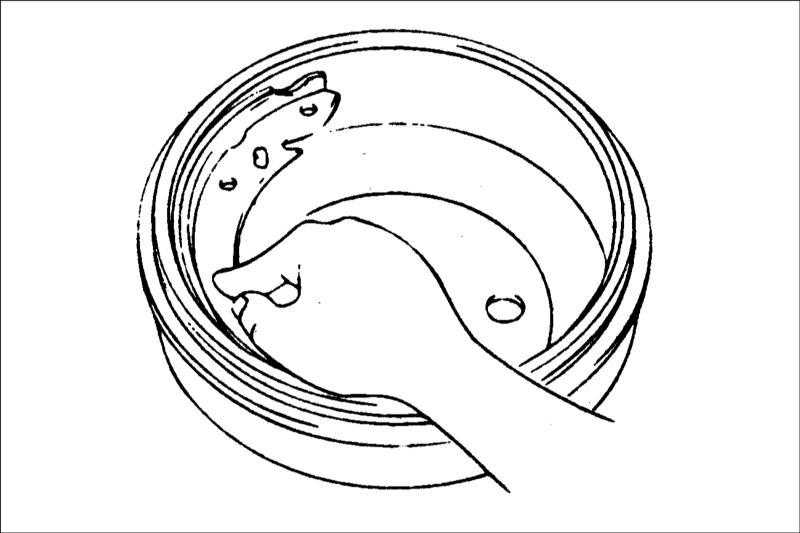

3. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.
4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.

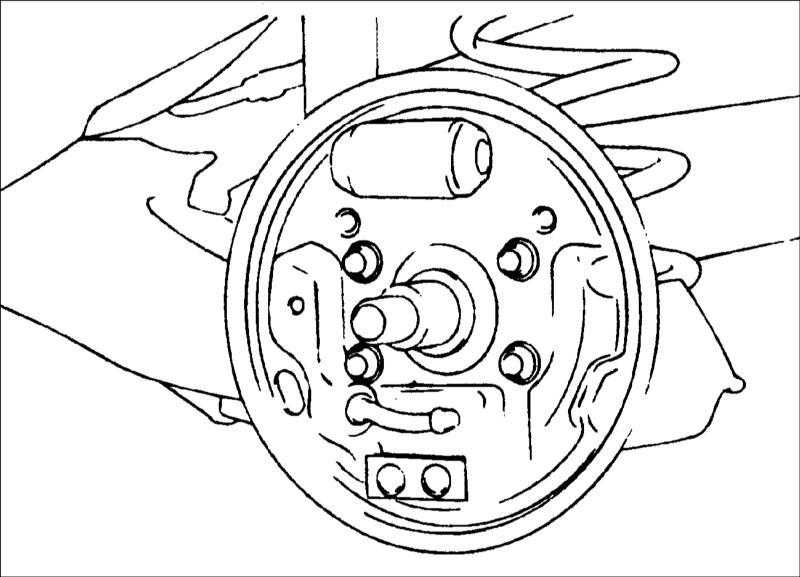

Осмотрите тормозной щит на отсутствие износа или повреждений.

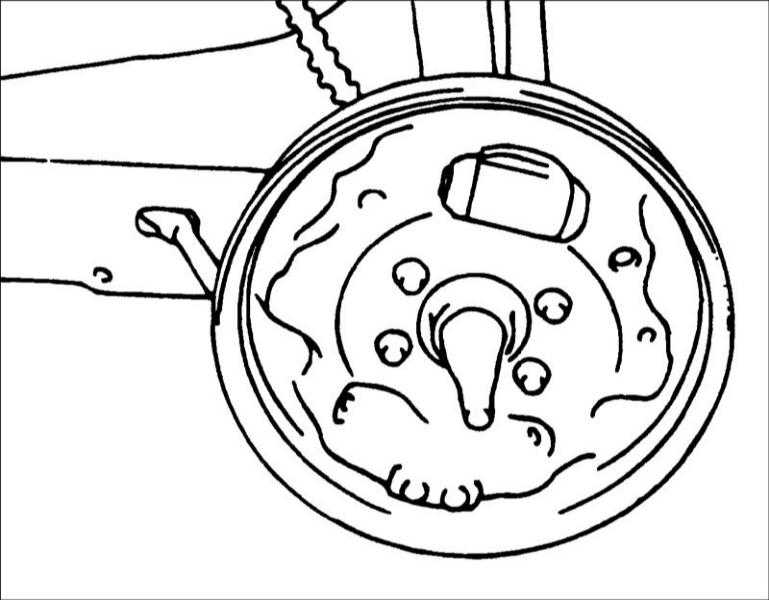

Смазкой смажьте следующие точки контакта тормозных колодок: – точки контакта тормозных колодок с тормозным щитом; – точки контакта тормозных колодок с опорной плитой.

Рекомендованный смазочный материал: SAE J310, NLGI №2.

Установите стойку поддержки тормозной колодки.

Установите возвратные пружины на тормозные колодки.

4. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.
