Педаль тормоза
Снятие
|
|
- Снимите выключатель стоп–сигналов.
|

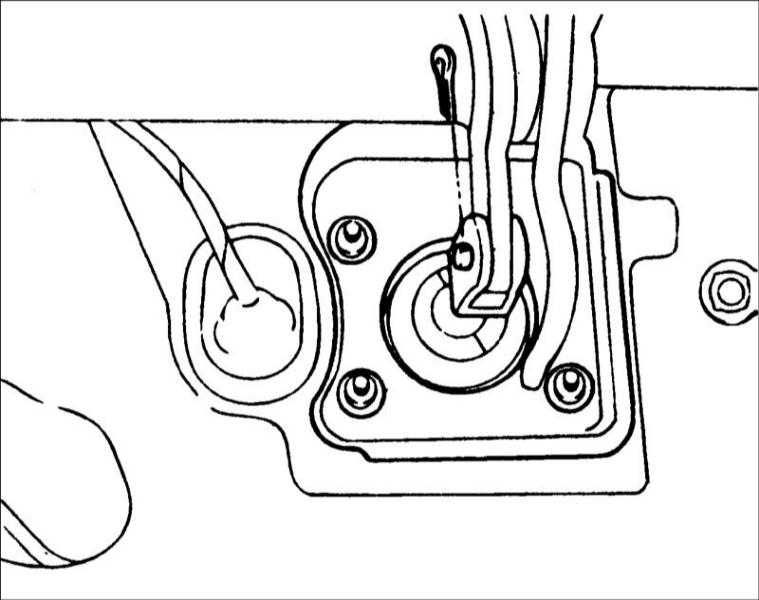

- Снимите шплинт и удалите штифт с головкой и отверстием под шплинт.
|

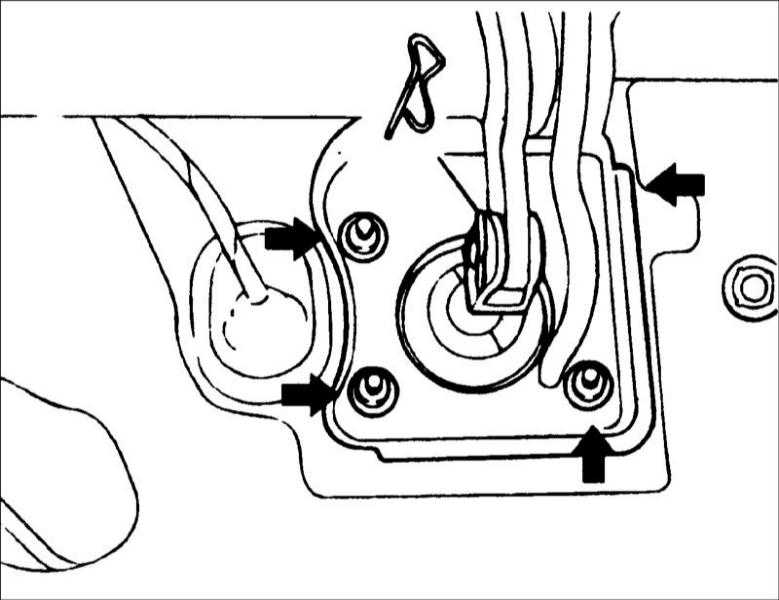

- Отверните гайки с буртиком крепления кронштейна педали тормоза.

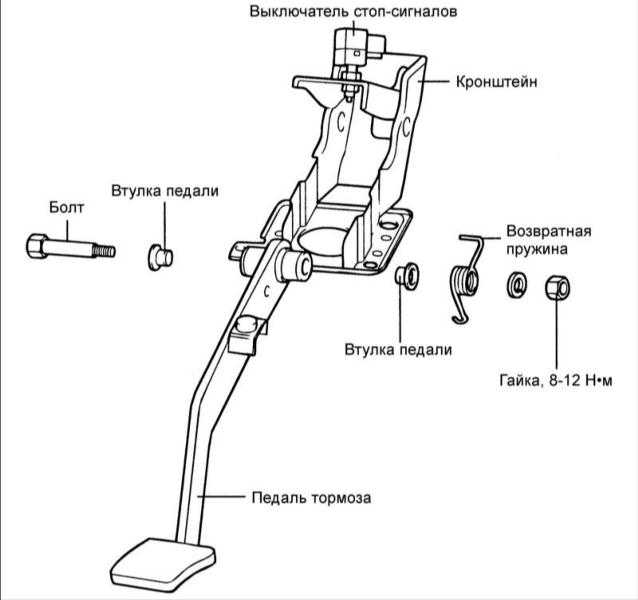

- Снимите узел педали тормоза.
|
|
Проверка
|
|
- Проверьте втулку на отсутствие износа.
- Проверьте педаль тормоза на отсутствие искривлений.
- Проверьте пружину возврата педали тормоза на отсутствие повреждений.
|

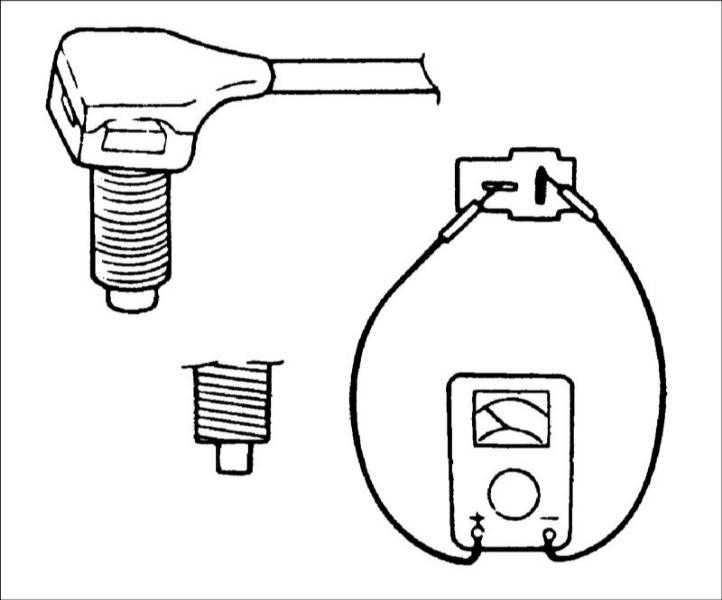

- Проверьте выключатель стоп–сигналов
1) Омметром, подсоединенным к клеммам выключателя стоп–сигналов, проверьте его проводимость.
2) При нажатии плунжера проводимость должна отсутствовать и появляться при освобождении плунжера.
|
|
|
Установка
Установка проводится в последовательности, обратной снятию.
|
|
Убедитесь, что установили шплинт на штифте с головкой и отверстием под шплинт тяги педали тормоза.
|
|
|
|
- Установите узел педали тормоза и закрепите гайками с буртиком и болтом. Момент затяжки: 13–16 Н•м.
|
- Проверьте и, при необходимости, отрегулируйте высоту установки педали и свободный ход педали тормоза.
- Установите выключатель стоп–сигналов.
|
|
