Стойка задней подвески
Снятие
|
|
- Сложите заднее сидение.
|

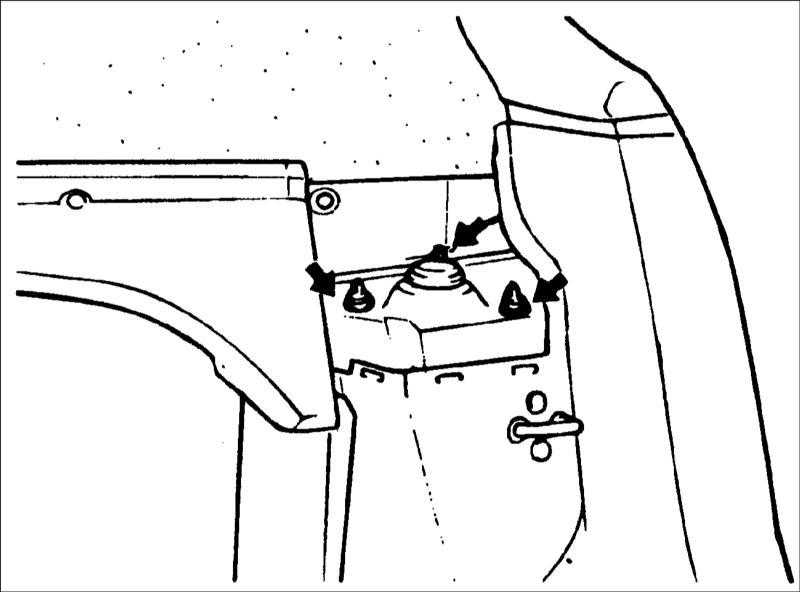

- Выверните три гайки верхнего крепления задней стойки.
|
- Снимите заднее колесо.
- Отсоедините от задней стойки тормозную трубку и датчик частоты вращения колеса.

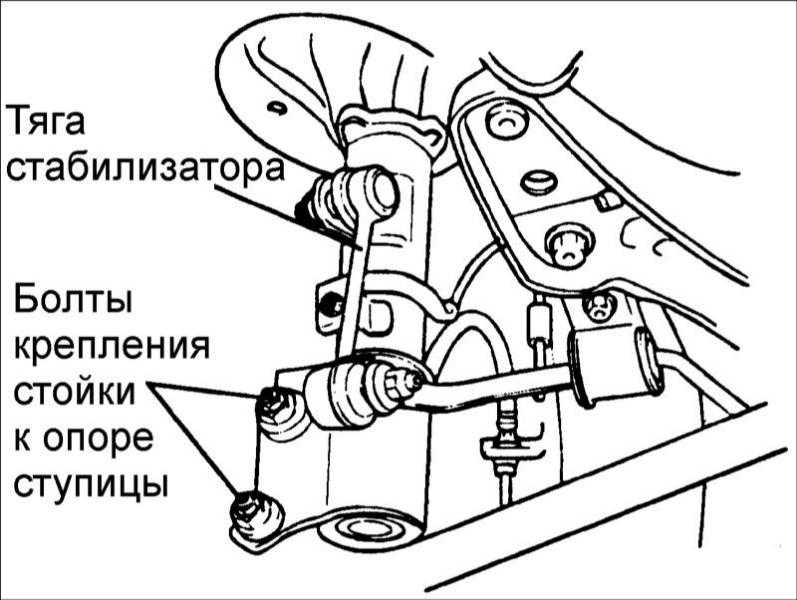

- Отсоедините тягу стабилизатора поперечной устойчивости.
|
- Отверните гайки и достаньте болты крепления стойки к крепежному элементу задней оси.
|
|
|
Соблюдайте осторожность, чтобы не повредить стойку задней подвески.
|
- Достаньте стойку из–под крыла автомобиля.
|
|
Разборка
|
|
|

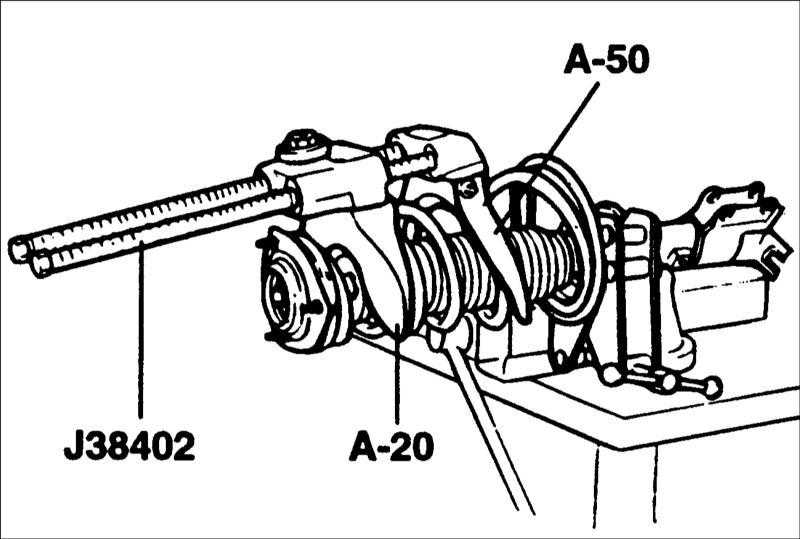

- Специальными приспособлениями J38402, – 20 и – 50 сожмите пружину стойки задней подвески.
|
|
|
Для сжатия пружины используйте только надежный инструмент.
|
- Отверните самоконтрящуюся гайку в верхней части штока амортизатора.

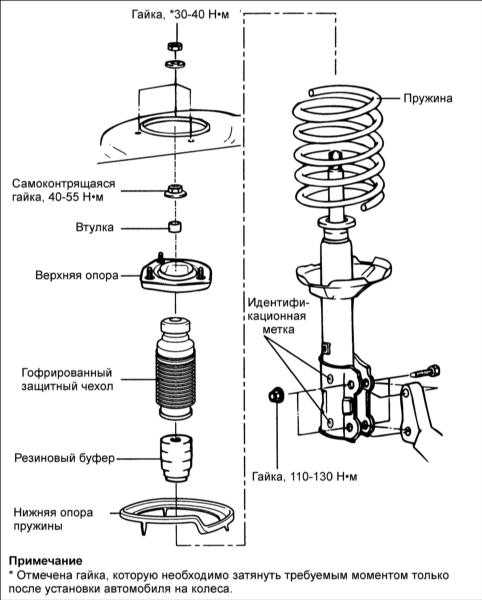

- Снимите опору стойки, цилиндрическую пружину и пылезащитный чехол.
|
|
Проверка
|
|
- Проверьте опору стойки на отсутствие износа или повреждений.
- Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.
- Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.
|

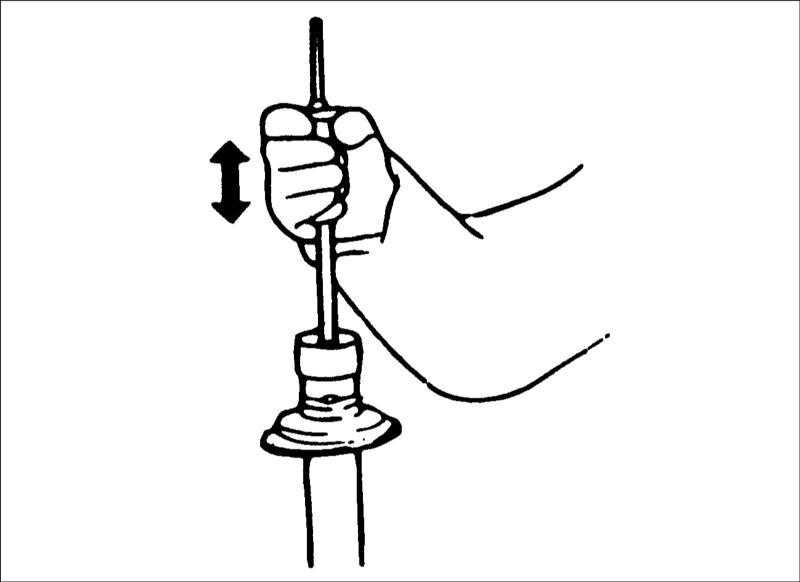

- Проверьте амортизатор на наличие аномальное сопротивление или постороннего шума (см.
Стойка передней подвески).
|
|
|
Сборка
|
|

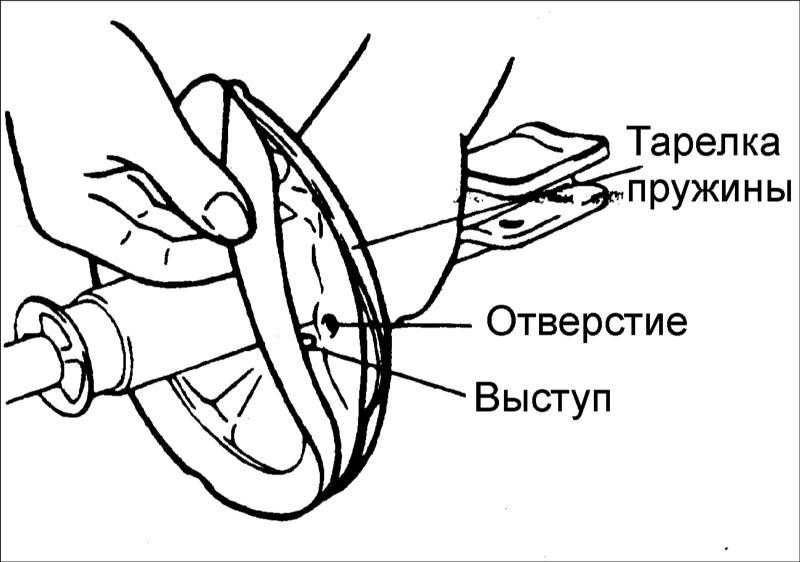

- Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки пружины.
- Установите на амортизатор пылезащитный чехол.
- Специальными приспособлениями J38402, –20 и –50 сожмите цилиндрическую пружину стойки задней подвески.
- После полного сжатия пружины установите ее на амортизатор.
|
|
Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора.
|
|

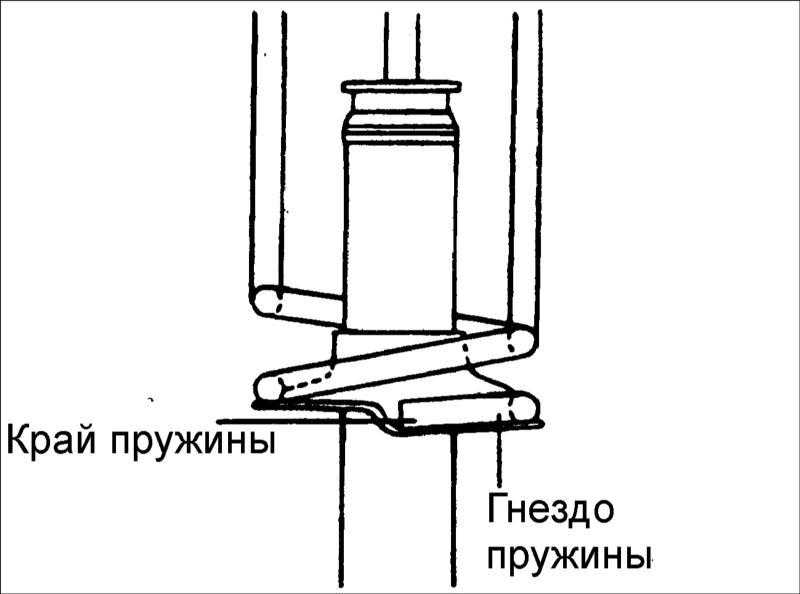

- Правильно расположите верхний и нижний концы цилиндрической пружины, установив их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно.
|
|
|
При сборке необходимо использовать новую самоконтрящуюся гайку.
|
|

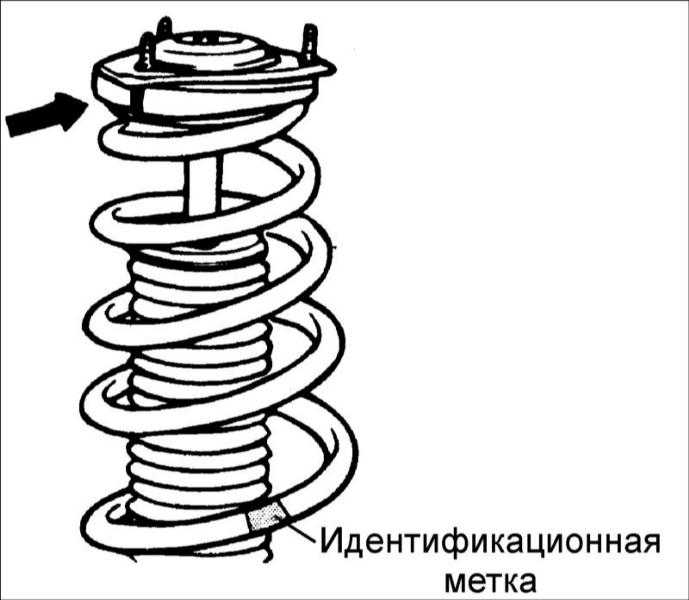

- Расположите болт крепления опоры пружины так, чтобы совместить проекции прокладок, как показано на рисунке.
|
|
|
Идентификационная метка пружины должна располагаться снизу.
|
- Снимите приспособления J38402, –20 и –40 для сжатия пружины.
- Затяните самоконтрящуюся гайку требуемым моментом затяжки.
Момент затяжки: 40–55 Нм.
|
|
Установка
Установка проводится в последовательности, обратной снятию.
После установки проверьте углы установки задних колес.
