Снятие и установка коробки передач A4AF3

12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

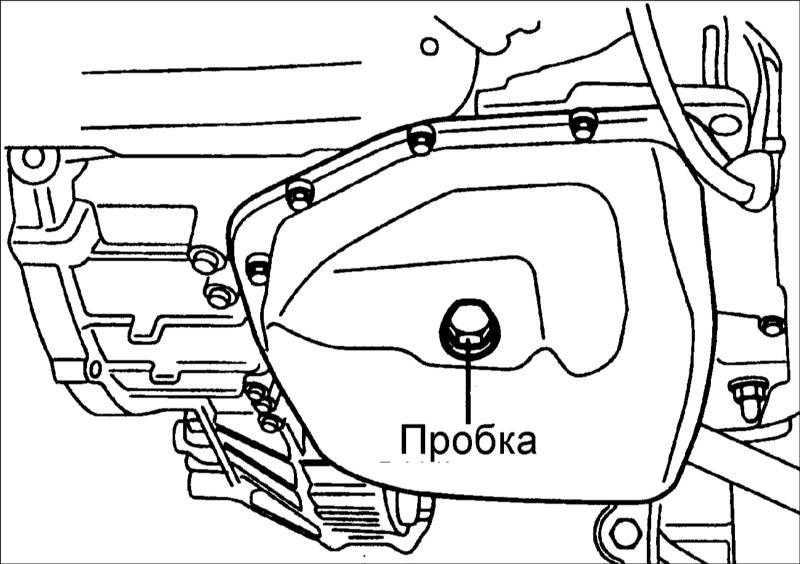

  1. Выверните сливную пробку и слейте в подходящую емкость трансмиссионное масло из коробки передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

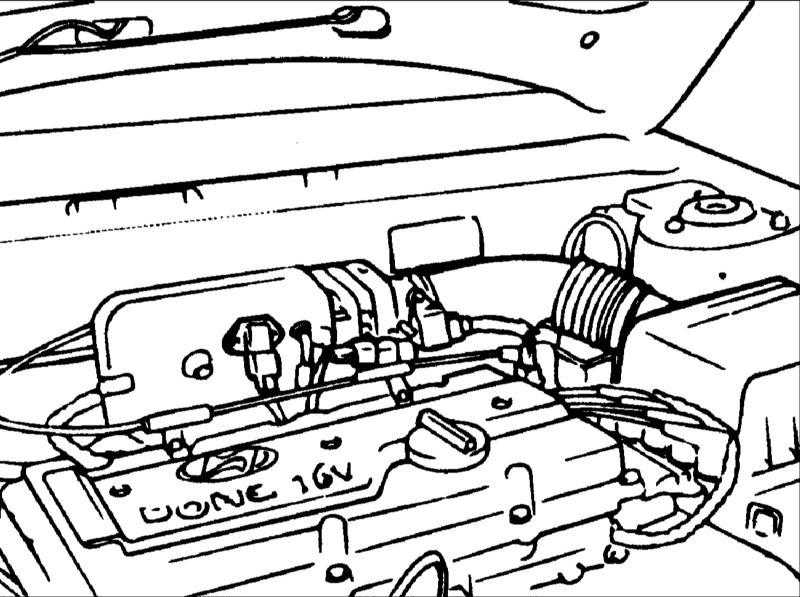

  1. Снимите воздушный фильтр.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Отсоедините разъем от переключателя диапазонов коробки передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Отсоедините соленоидальный разъем и разъем от датчика температуры масла.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

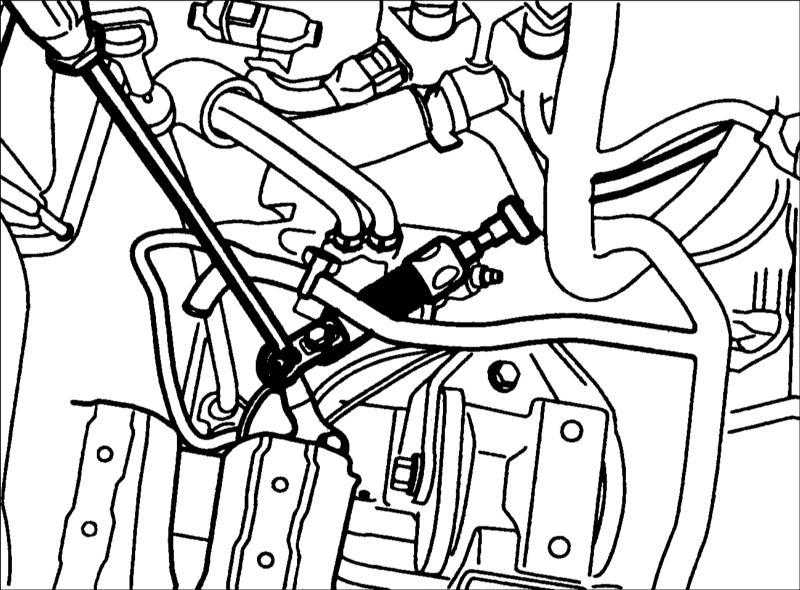

  1. Снимите трос управления.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

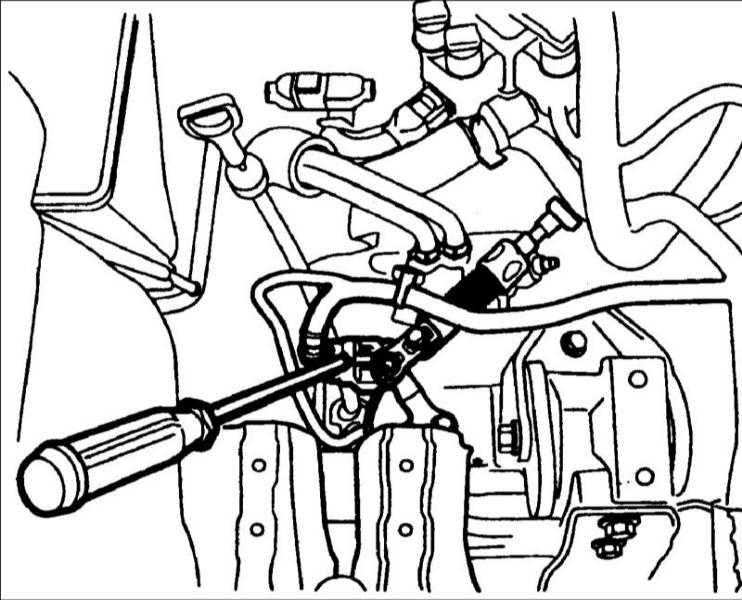

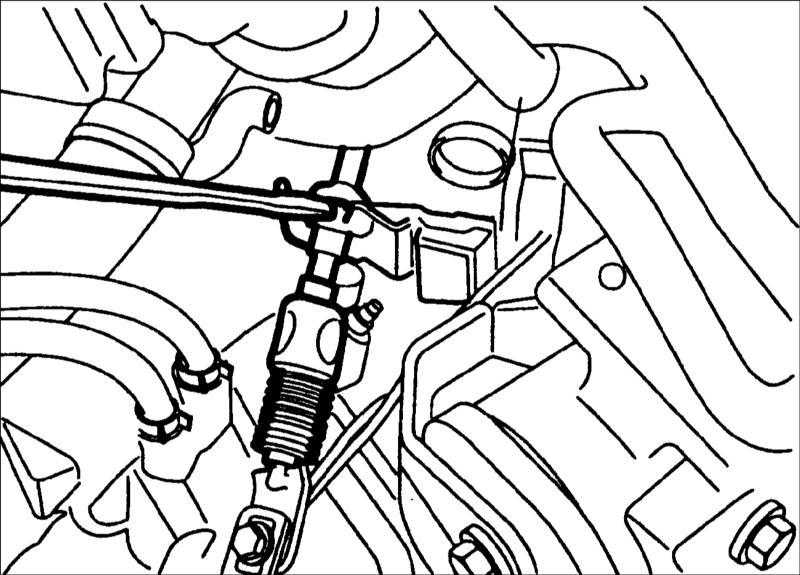

  1. Снимите зажим троса управления.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

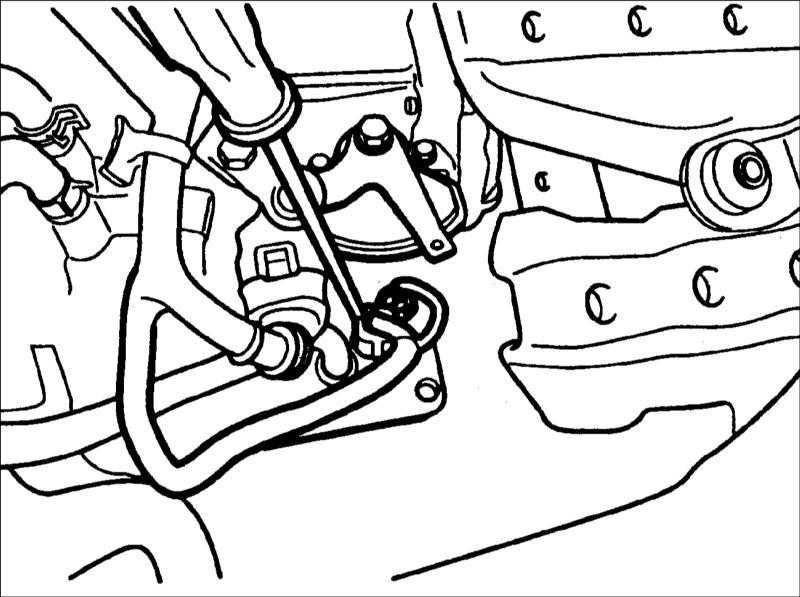

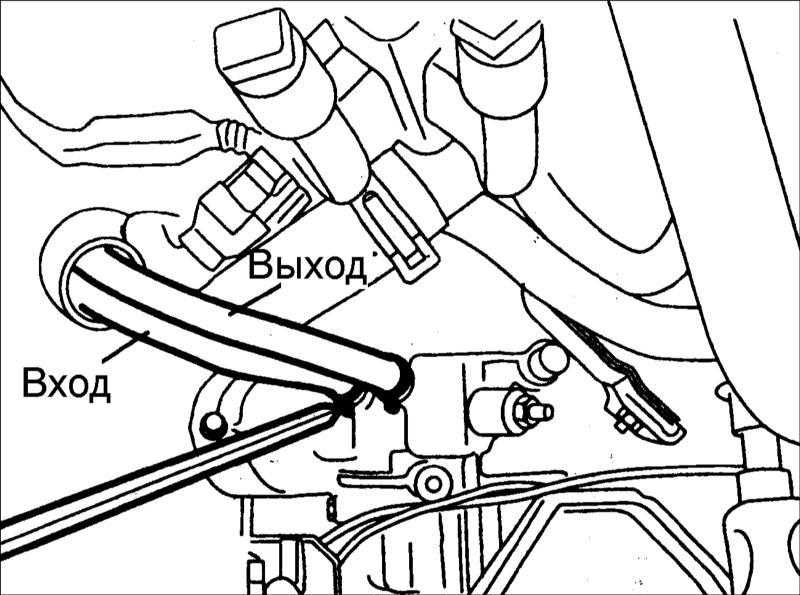

  1. Отсоедините шланг от масляного радиатора.
  1. Отсоедините разъем от датчика спидометра.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Снимите передние колеса.
  1. Снимите стартер.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

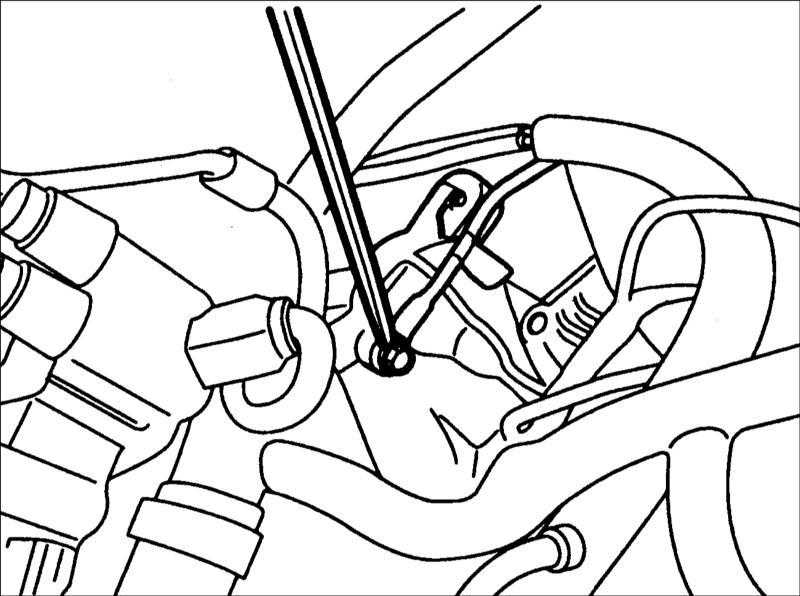

  1. Выверните верхние болты крепления коробки передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

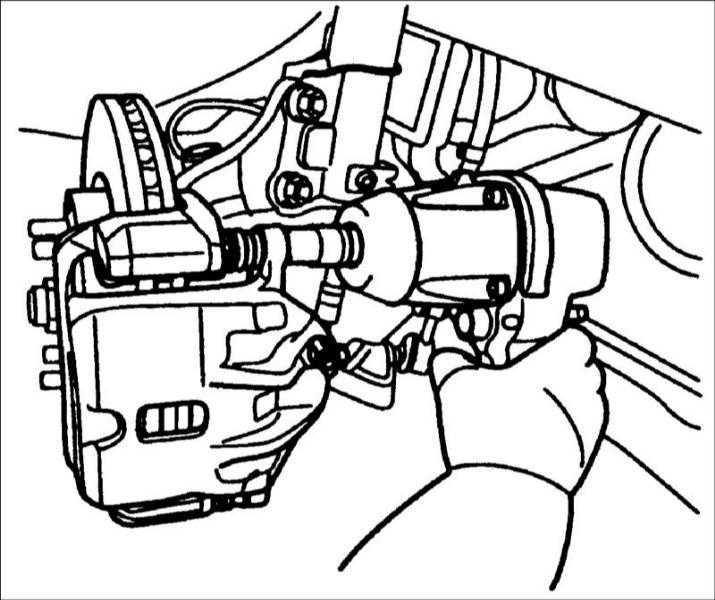

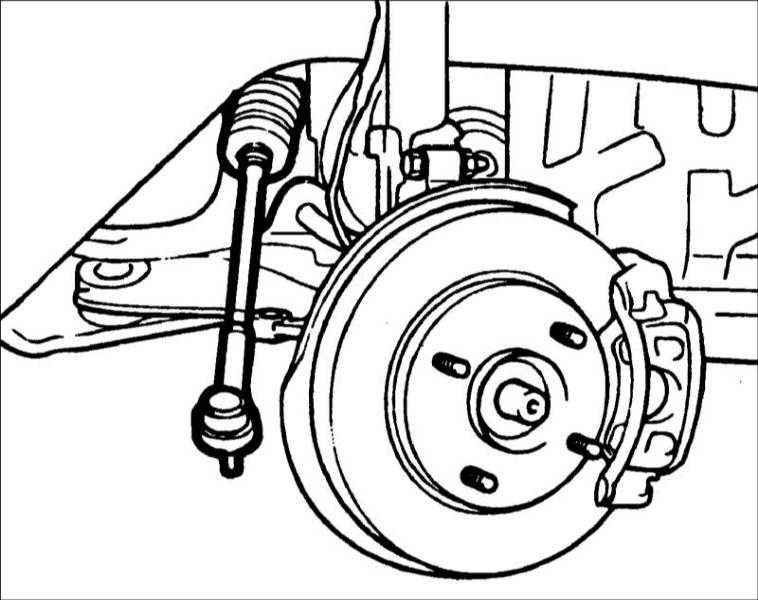

  1. Снимите суппорты передних тормозов.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

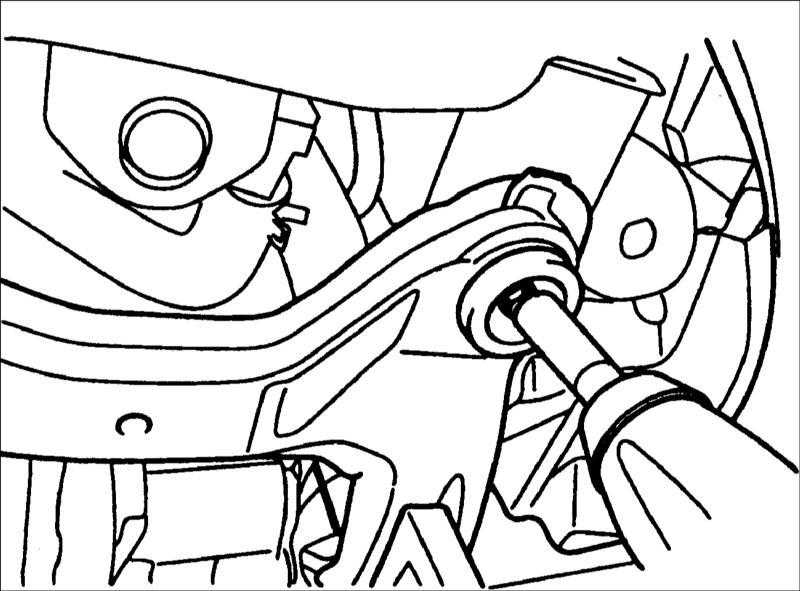

  1. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

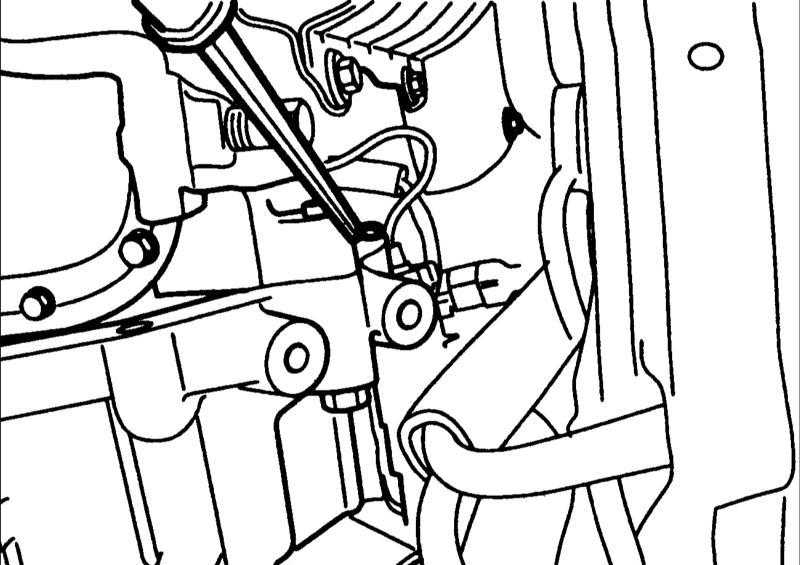

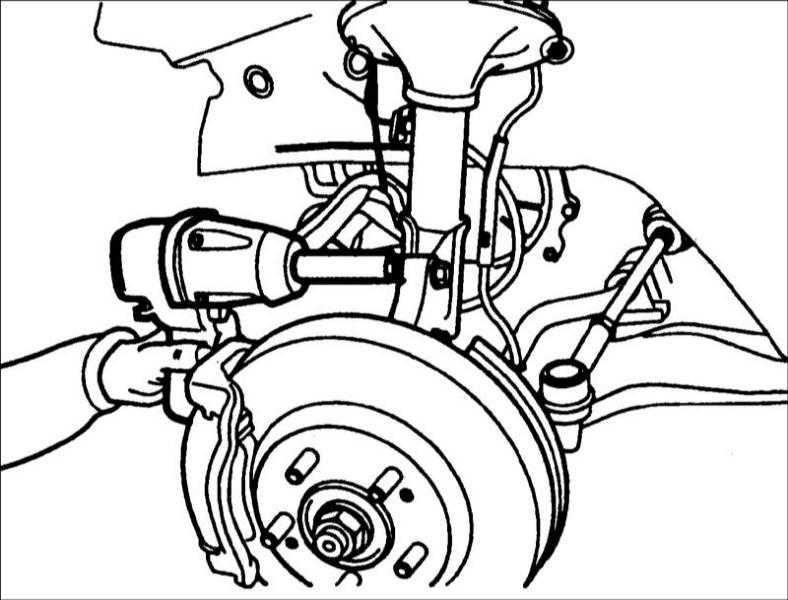

  1. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

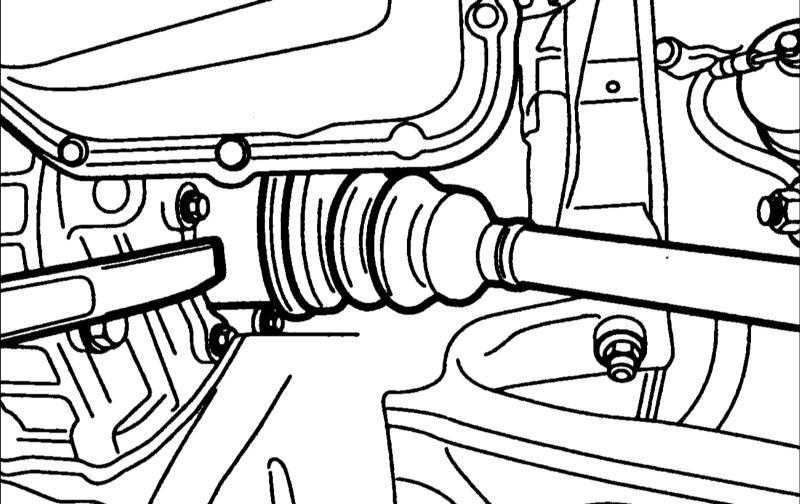

  1. Снимите приводной вал и отверните гайку крепления левой ступицы.
  1. Специальным приспособлением поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

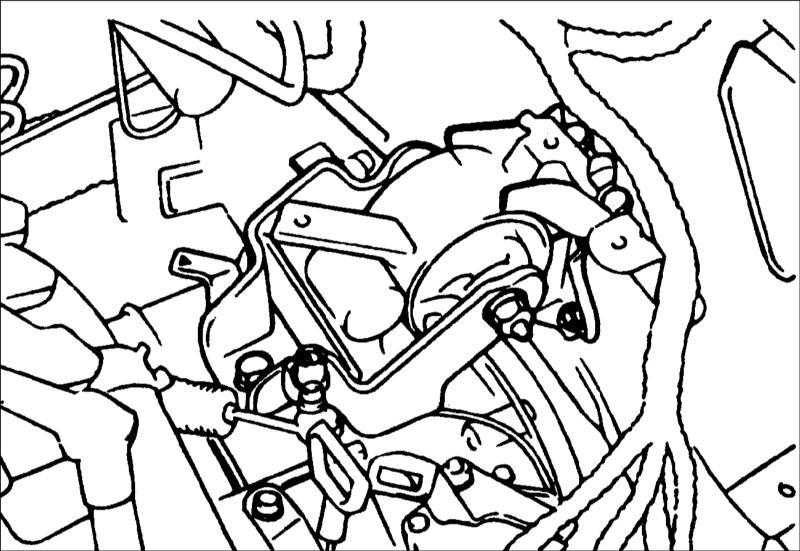

  1. Снимите кронштейн коробки передач.

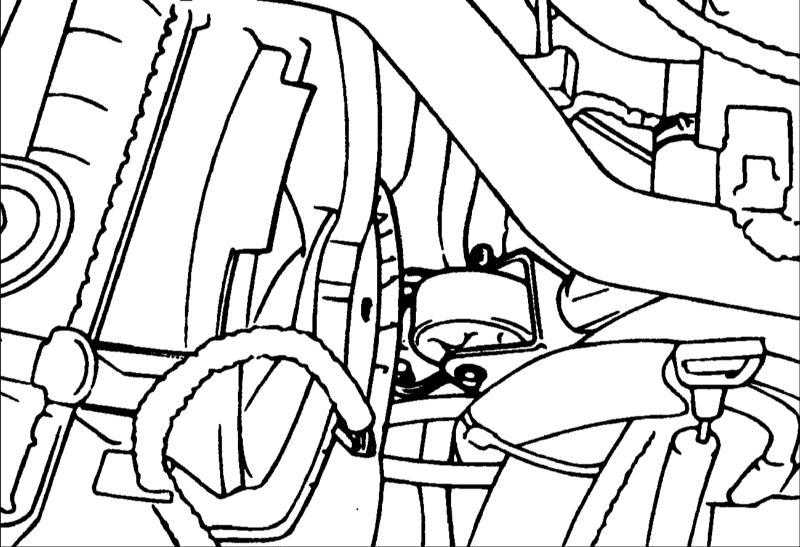

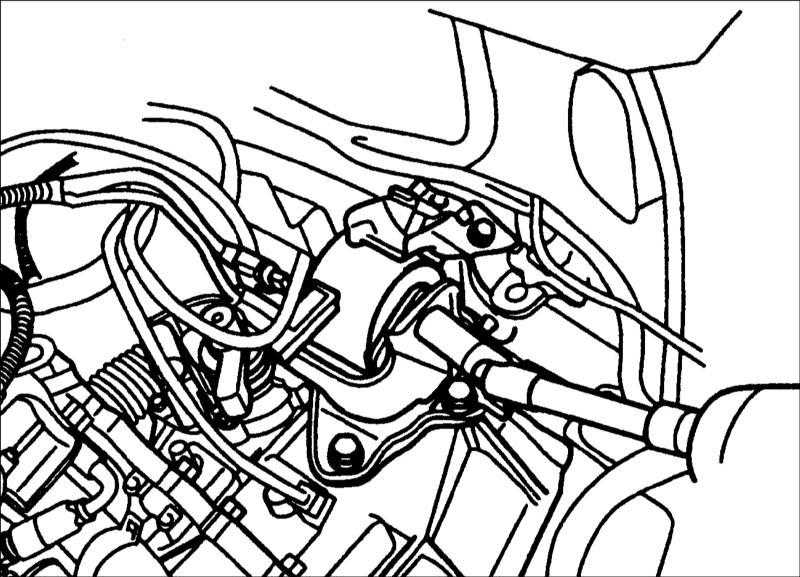

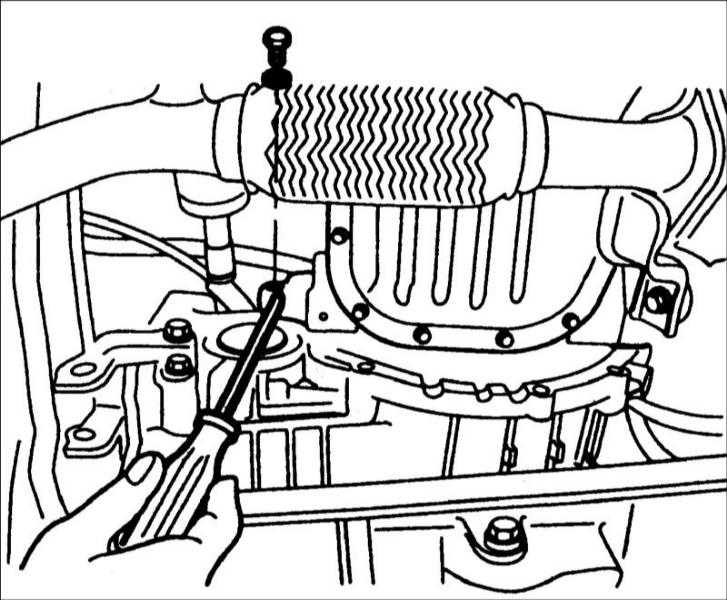

    1. Выверните болт крепления опоры.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

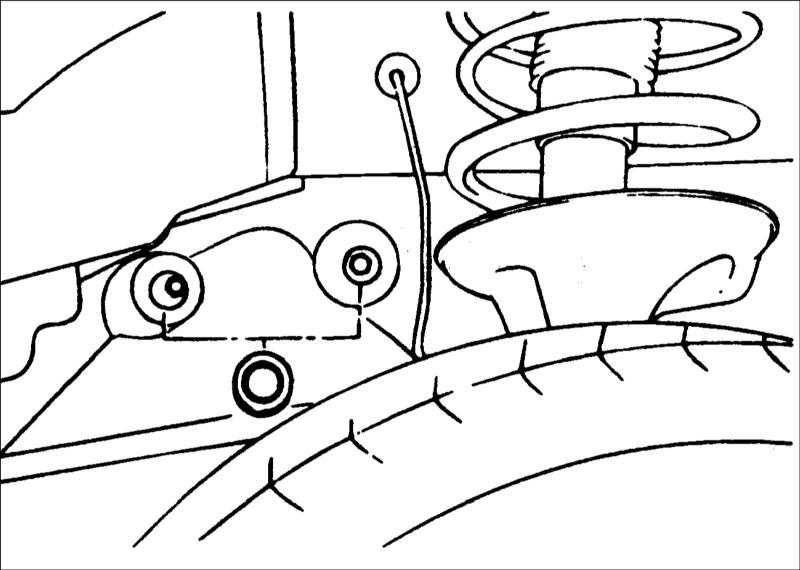

b. Выверните (левый) болт со стороны кузова.

12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

c. Выверните (верхний) болт со стороны кузова.

12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

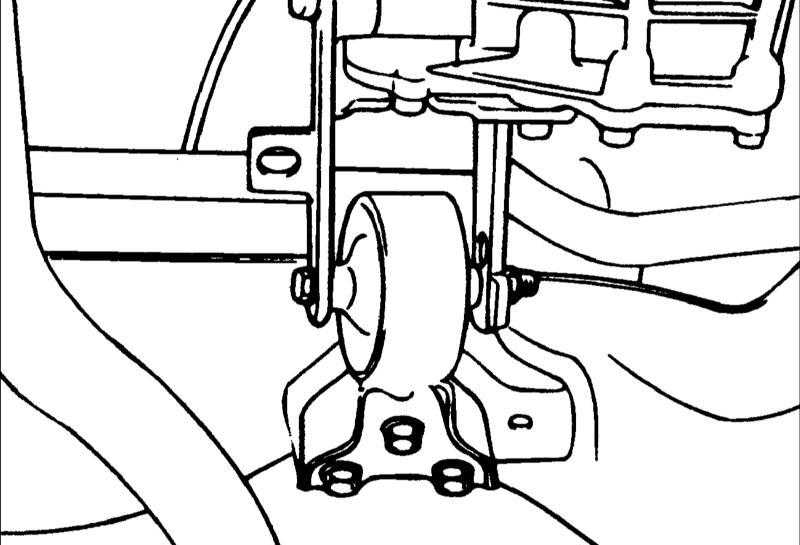

  1. Снимите передний роликовый стопор с нижней рамы.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Снимите задний роликовый стопор с нижней рамы.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

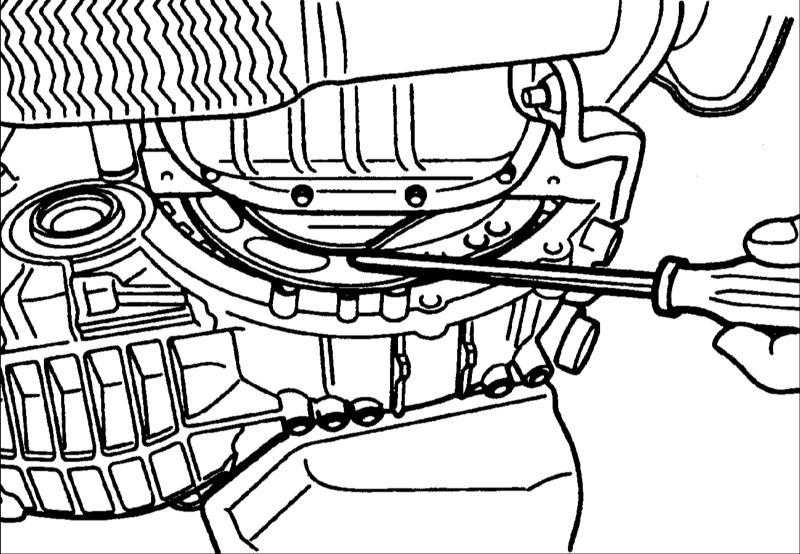

  1. Снимите крышку с кожуха раструба.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

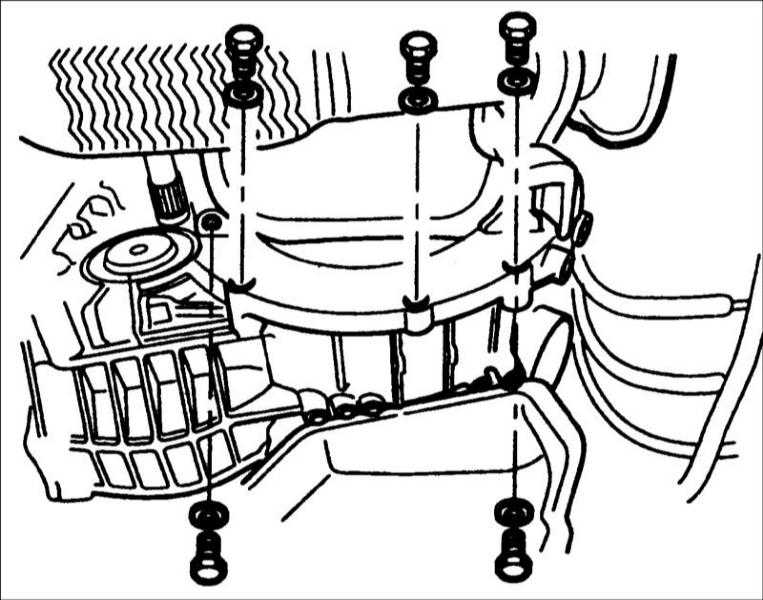

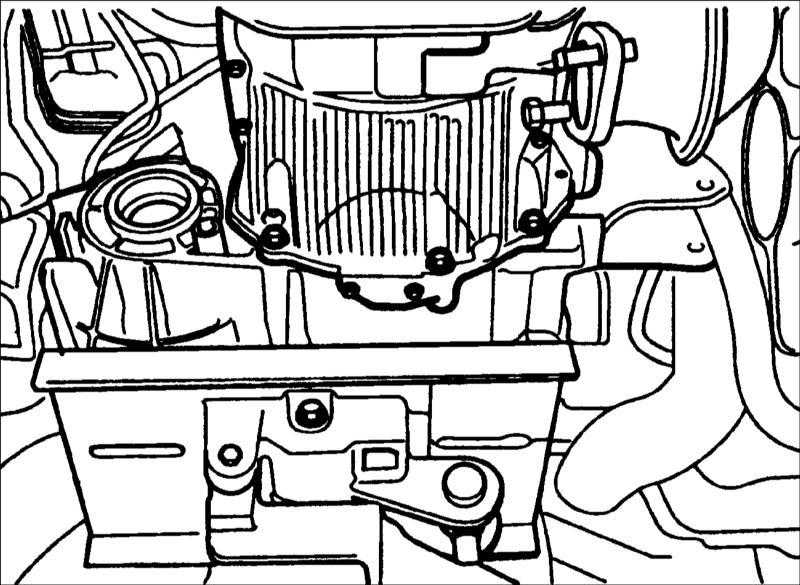

  1. Выверните болты и снимите пластину, закрывающую гидротрансформатор.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Выверните болты крепления пластины к блоку цилиндров.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Установите домкрат под нижней рамой.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Выверните нижние болты крепления коробки передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

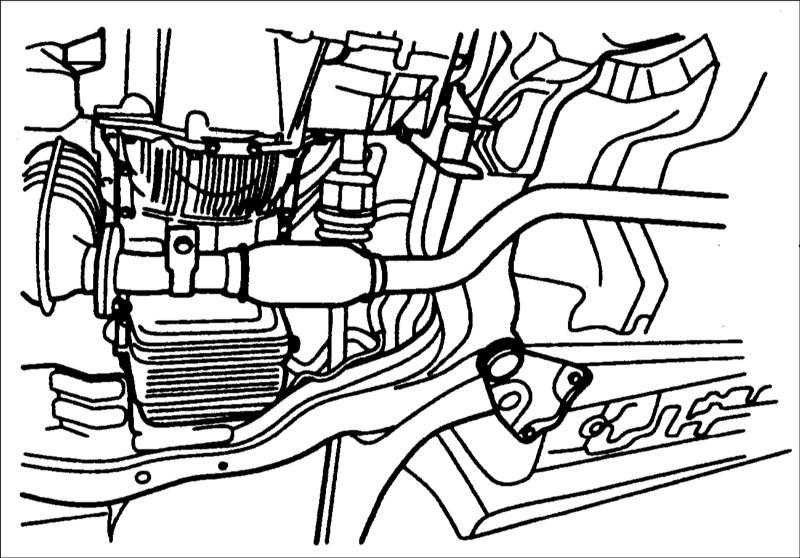

  1. Снимите передний глушитель.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра

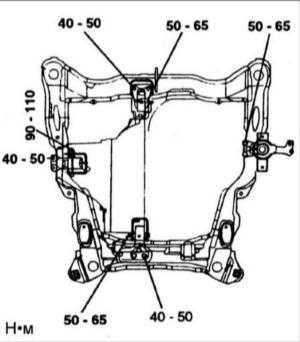

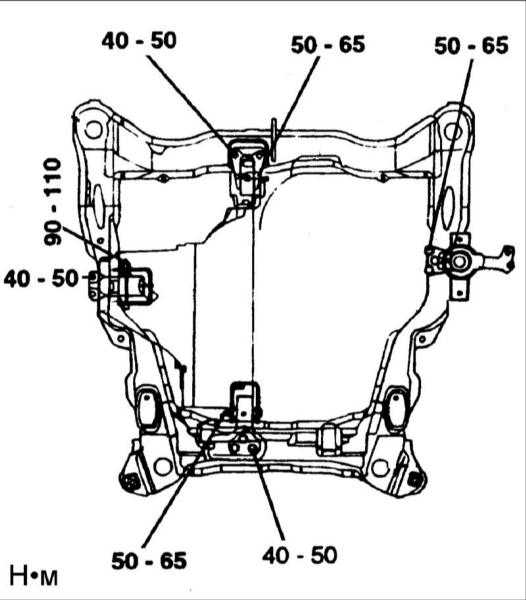

  1. Выверните болты крепления нижней рамы.

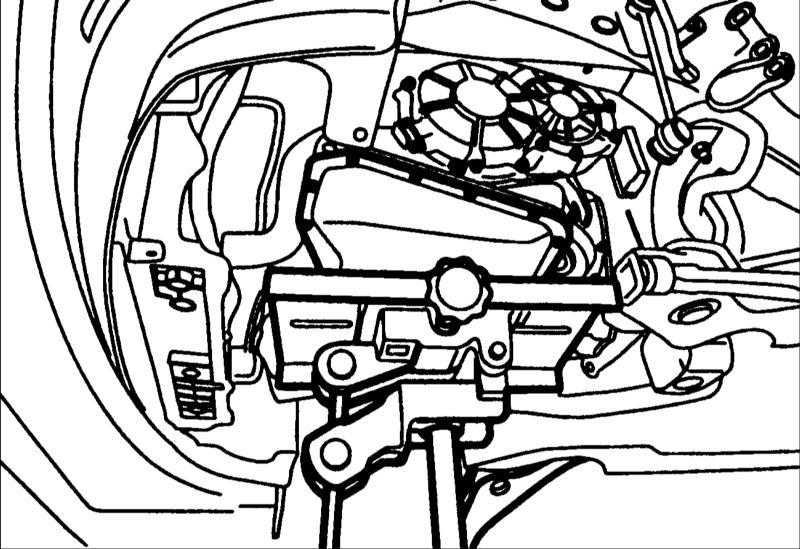

  1. Установите домкрат под коробкой передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Выверните нижние болты крепления коробки передач.
12.27 Снятие и установка коробки передач A4AF3 Хендай Элантра
  1. Снимите коробку передач.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

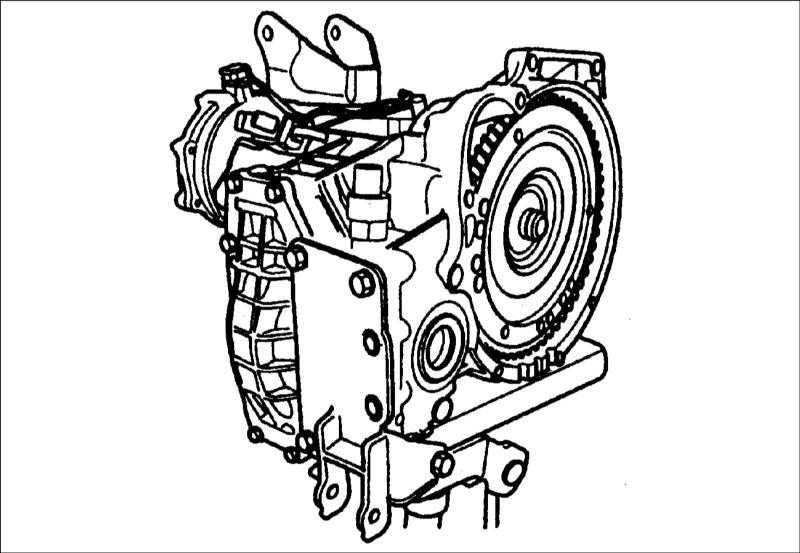

  1. Установите на переднюю часть коробки передач гидротрансформатор и установите коробку передач к двигателю.

Если гидротрансформатор установить сначала на двигатель, при установке коробки передач может быть повреждено уплотнительное кольцо коробки передач.

  1. Установите трос управления коробкой передач и отрегулируйте следующим образом.
    1. Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.
    2. При подсоединении троса управления к устанавливающему кронштейну коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления.
    3. Регулировочной гайкой выберите любой свободный ход в тросе управления и проверьте, что рычаг селектора перемещается плавно.
    4. Проверьте, что трос управления отрегулирован правильно.
