Хендай Элантра. Механизм переключения передач



Хендай Элантра. Механизм переключения передач

Механизм переключения передач

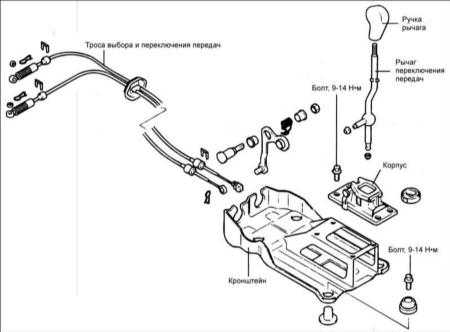

11.6 Механизм переключения передач Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

11.6 Механизм переключения передач Хендай Элантра

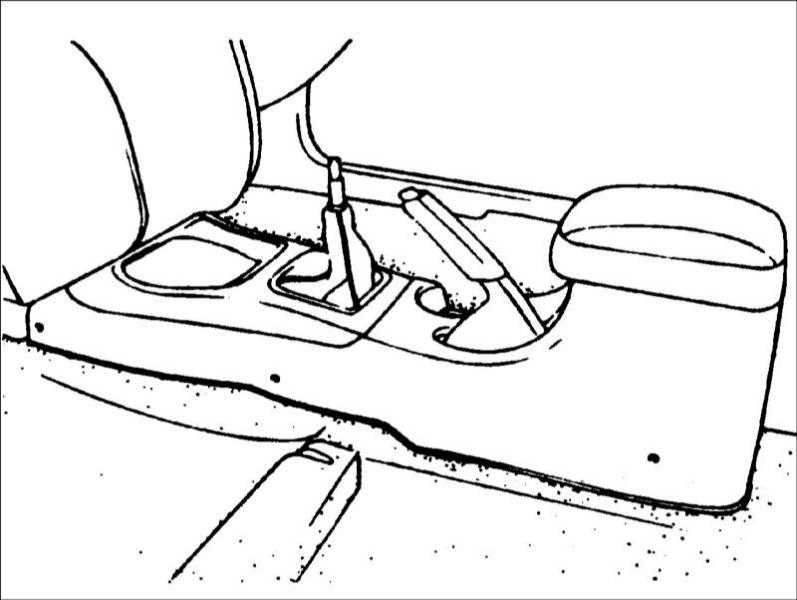

  1. Лезвием плоской отвертки снимите верхнюю крышку центральной консоли.
11.6 Механизм переключения передач Хендай Элантра

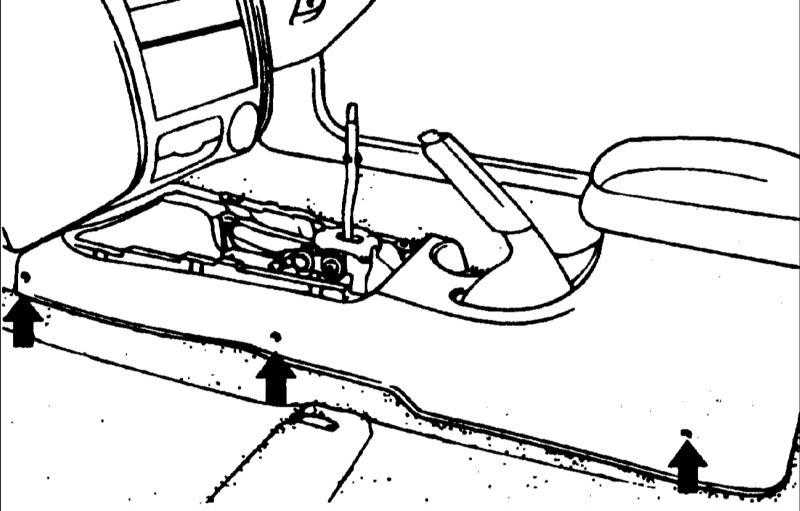

  1. Выверните винты и снимите нижнюю часть центральной консоли.
11.6 Механизм переключения передач Хендай Элантра

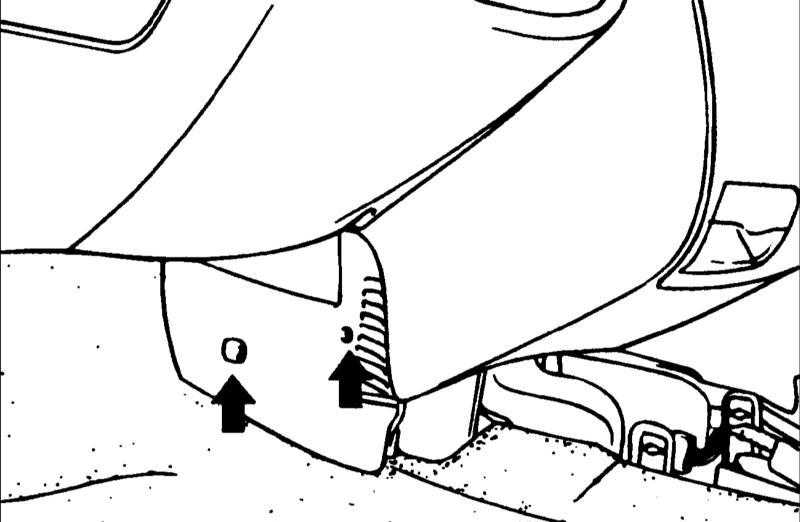

  1. Снимите боковые крышки центральной консоли.

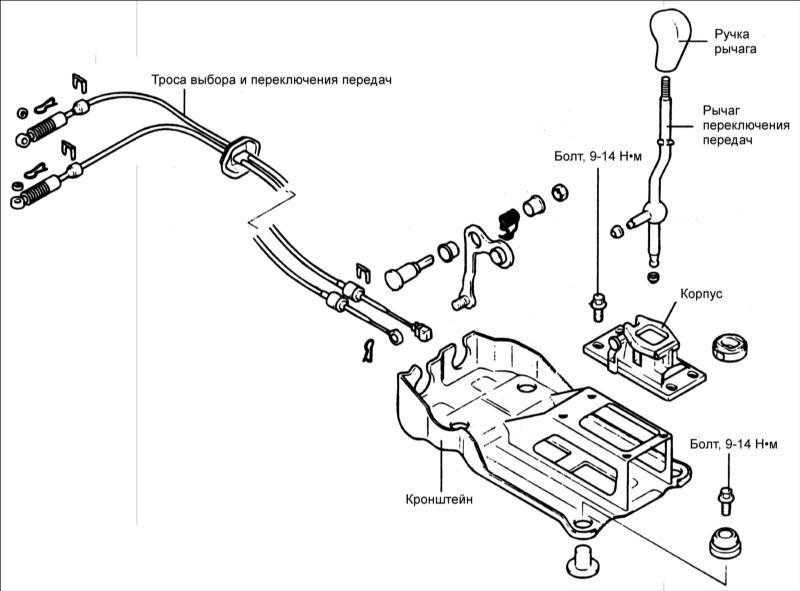

  1. Снимите штифты и зажимы со стороны рычага переключения передач.
  2. Снимите рычаг переключения передач в сборе.
  3. Выверните болты и снимите фиксатор.
  4. нимите штифты и зажимы со стороны коробки передач.
11.6 Механизм переключения передач Хендай Элантра

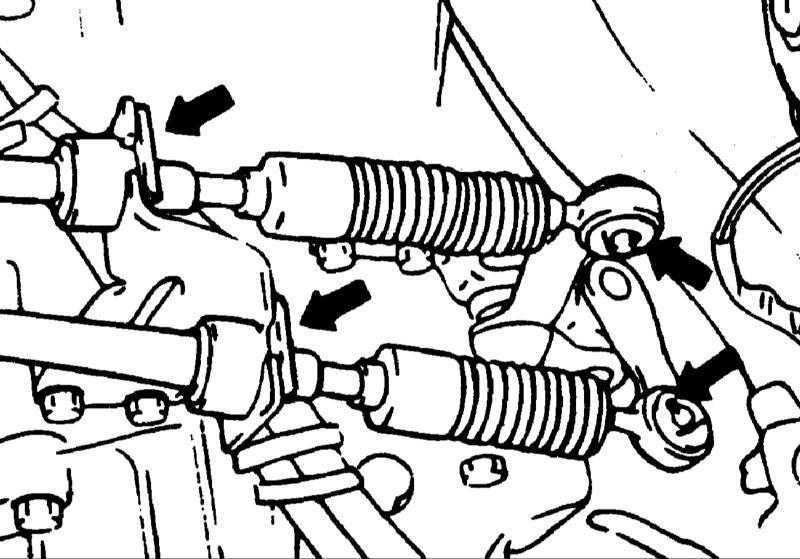

  1. Снимите тросы переключения и выбора передач.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте функционирование тросов выбора и переключения передач и отсутствие повреждений.
  2. Проверьте чехол на отсутствие повреждений.
  3. Проверьте каждую втулку на отсутствие износа и повреждений.
  4. Проверьте пружину на отсутствие повреждений и уменьшения упругости.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Нанесите на поверхности скольжения втулок консистентную смазку.
  2. Сборка рычага переключения передач проводится в последовательности обратной разборке.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите рычаг переключения передач в сборе.
  2. Установите троса переключения и выбора передач.
