Хендай Акцент. Заднее стекло



Хендай Акцент. Заднее стекло

14.17. Заднее стекло

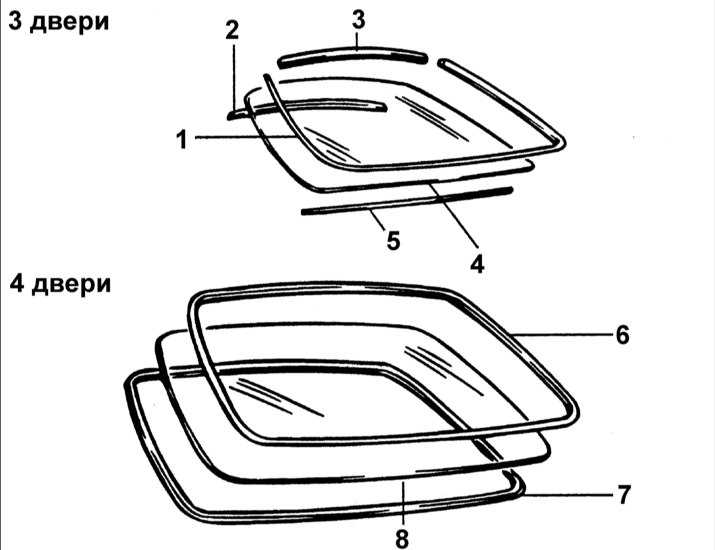

14.17 Заднее стекло Хендай Акцент
1 – молдинг заднего стекла;
2 – подкладка заднего стекла;
3 – верхний молдинг заднего стекла;
4 – заднее стекло;
5 – нижняя подкладка заднего стекла;
6 – молдинг заднего стекла;
7 – подкладка заднего стекла;
8 – заднее стекло.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

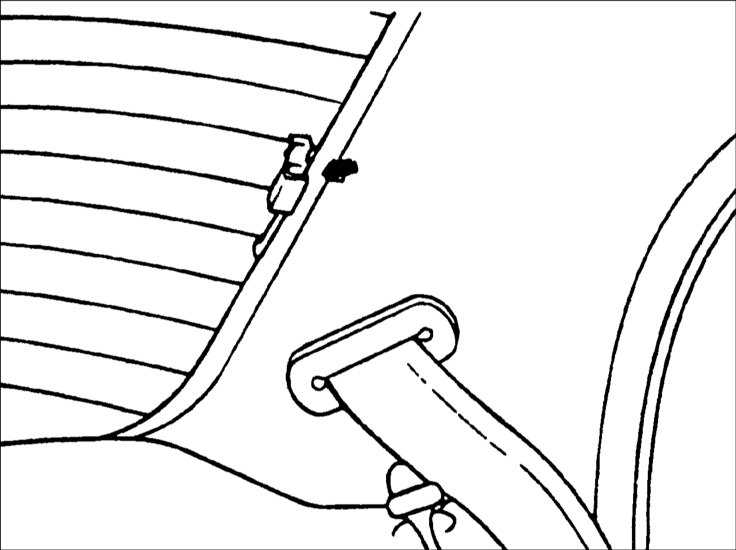

1. Перед снятием ветрового стекла снимите следующие элементы:

– отсоедините разъем от обогревателя заднего стекла;
– верхнюю обивку задней стойки;
– болт крепления верхней части заднего ремня безопасности;
– заднюю полку.
14.17 Заднее стекло Хендай Акцент 2. Снимите заднее стекло таким же образом, как и ветровое стекло.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

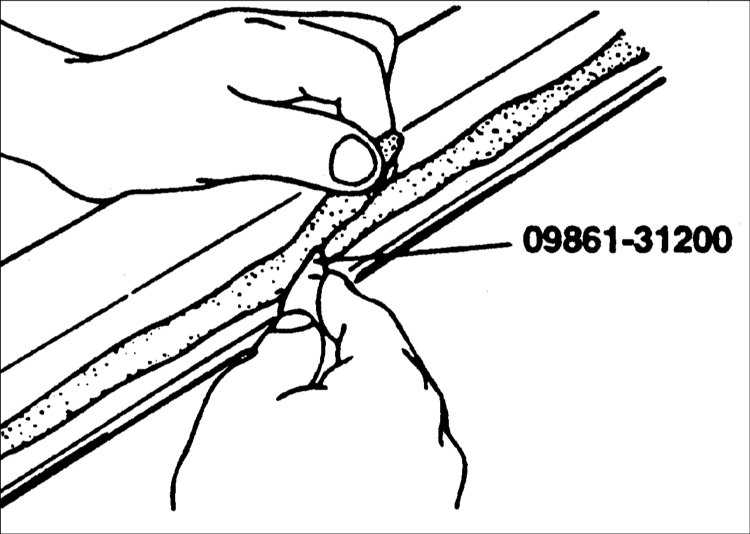

14.17 Заднее стекло Хендай Акцент 1. Специальным инструментом или ножом срежьте старый герметик до толщины слоя 2 мм по всему периметру рамки и заднего стекла.

Предупреждение чтобы не удалить герметика больше, чем необходимо, а также не повредить лакокрасочное покрытие автомобиля.


2. Обезжирьте обработанную поверхность.

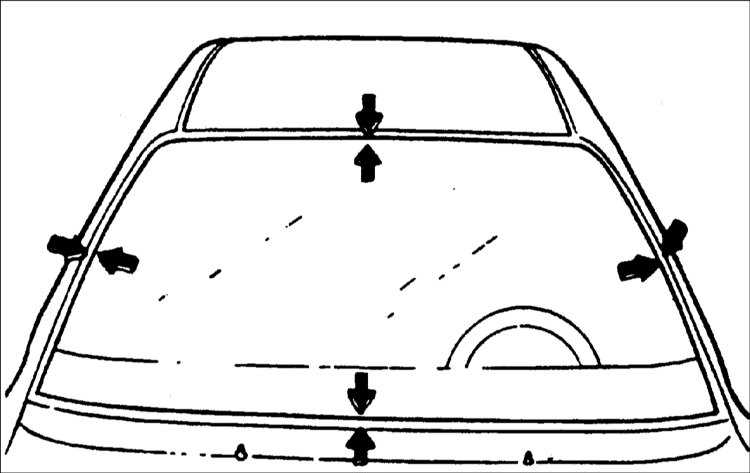

14.17 Заднее стекло Хендай Акцент 3. Приложите заднее стекло к оконному проему и в четырех точках на кузове отметьте места установки стекла.
14.17 Заднее стекло Хендай Акцент 4. Наклейте резиновую подкладку к внутренней поверхности заднего стекла.

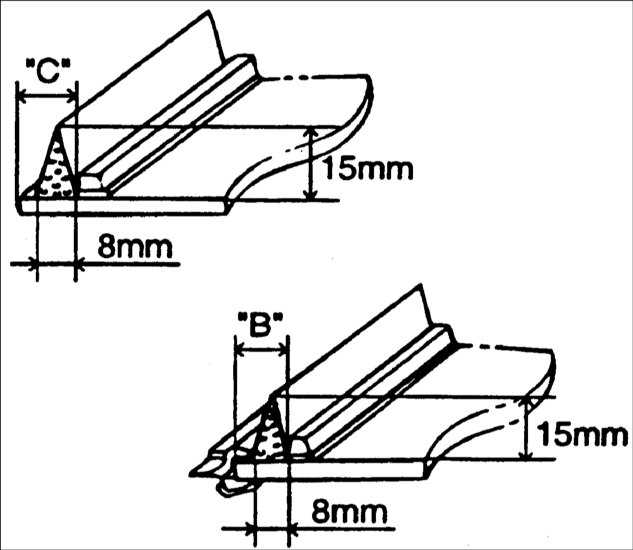

Высота слоя герметика
"В" – четырехдверные автомобили:
Вверху: 13,5 мм
С боков: 13,5 мм
Снизу: 27 мм
"С" – трех– пятидверные автомобили:
Вверху: 23 мм
С боков: 23 мм
Снизу: 42 мм

5. Установите молдинг на заднее стекло.
6. Нанесите тонкий слой стеклянной грунтовки на внешнюю сторону резиновой подкладки заднего стекла.
14.17 Заднее стекло Хендай Акцент
Предупреждение слоя герметика рукой.
герметика рукой он не может обеспечить надежное соединение и в этом месте возможны утечки после установки стекла.
на стекло грунтовку, предназначенную для кузова.


7. Нанесите тонкий слой грунтовки на первоначально нанесенный герметик, выступающий по периметру стекла. Стекло необходимо установить в течение 10 мин после нанесения грунтовки.

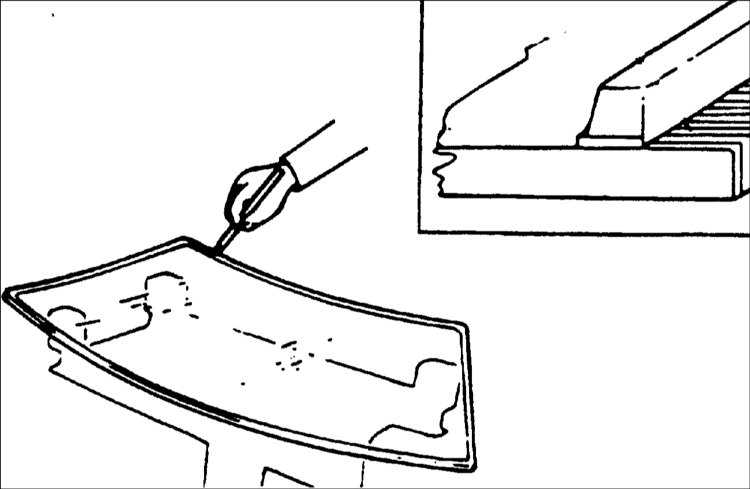

8. Заложите клей в шприц и нанесите его по краю заднего стекла.

Предупреждение в течение 5 мин после нанесения стеклянной грунтовки.

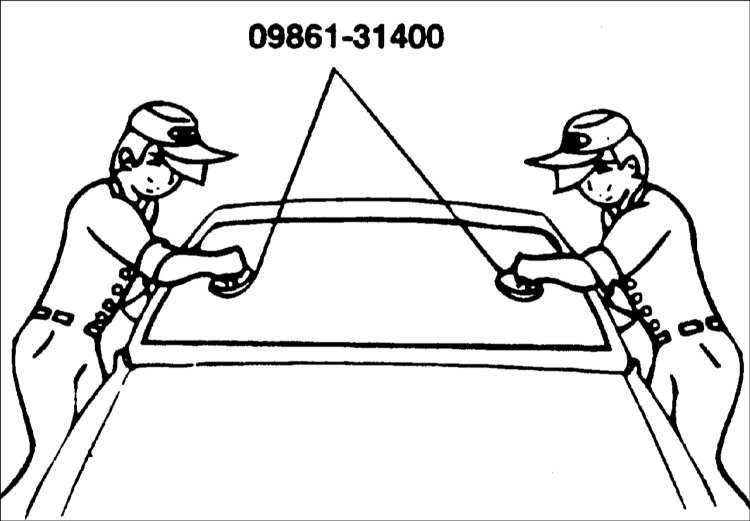

9. Специальным инструментом или присосками установите стекло над оконным проемом в соответствии с ранее нанесенными метками и прижмите стекло к оконному проему.
14.17 Заднее стекло Хендай Акцент 10. Шпателем удалите избыточный клей. Заполните все раковины и пустоту по периметру заднего стекла.

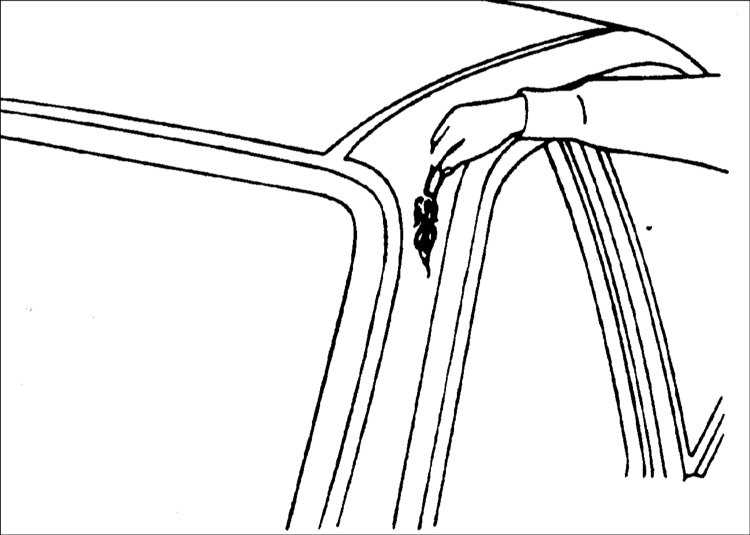

14.17 Заднее стекло Хендай Акцент 11. Направляя струю воды на заднее стекло, проверьте герметичность его установки. Не направляйте на свежий герметик струю воды под большим давлением.
12. При наличии утечек высушите поврежденную область и нанесите герметик.

Предупреждение автомобиль в течение 4 часов после установки стекла.
заднего стекла поддерживайте его в течение первого часа.


13. Установите на место все ранее снятые элементы.

Предупреждение дней после установки заднего стекла не хлопайте дверями.
по неровным дорогам, где кузов автомобиля подвергается интенсивному скручиванию.
