13.19. Датчик частоты вращения колеса

13.19 Датчик частоты вращения колеса Хендай Акцент
1 – ротор;

2 – передний датчик частоты вращения колеса, 8–9,5 Н•м;

3 – задний датчик частоты вращения колеса, 15,5–16,5 Н•м.

Снятие

Передний датчик частоты вращения колеса


ПОРЯДОК ВЫПОЛНЕНИЯ

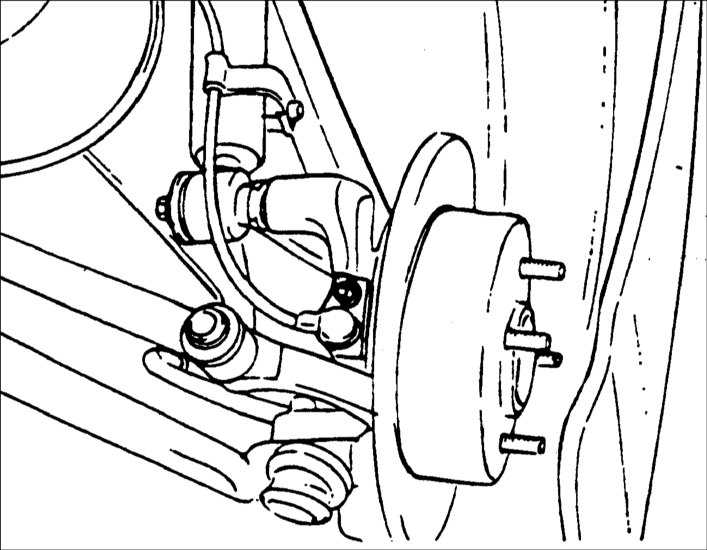

13.19 Датчик частоты вращения колеса Хендай АкцентВыверните болт и снимите передний датчик частоты вращения колеса после отсоединения разъема.

Задний датчик частоты вращения колеса

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите подушку заднего сидения.
2. Снимите обивку задней стойки.
13.19 Датчик частоты вращения колеса Хендай Акцент3. Снимите заднее колесо.
13.19 Датчик частоты вращения колеса Хендай Акцент 4. Снимите задний датчик частоты вращения колеса после отсоединения разъема.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

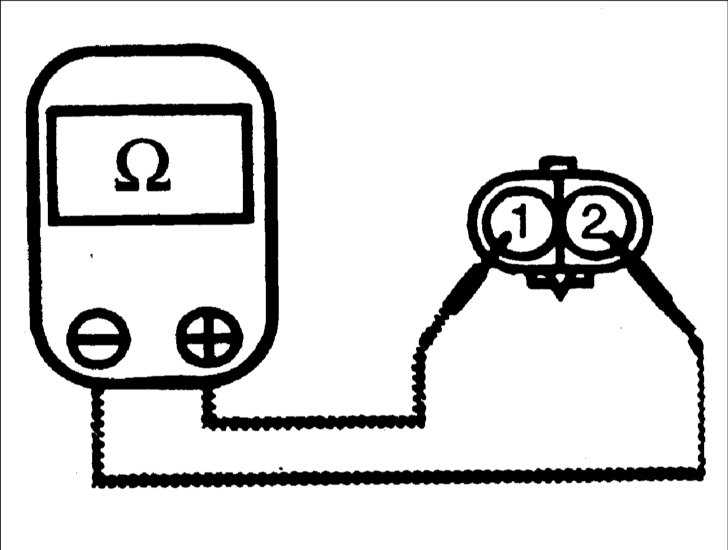

13.19 Датчик частоты вращения колеса Хендай Акцент1. Измерьте сопротивление датчика частоты вращения колеса.

Сопротивление:
Передний датчик: 1275–1495 Ом
Задний датчик: 1275–1495 Ом

13.19 Датчик частоты вращения колеса Хендай Акцент2. Установите датчик частоты вращения колеса на автомобиль и, подсоединив вольтметр к контактам датчика, измерьте напряжение, вырабатываемое датчиком при вращении колеса.

Предупреждение измерения переменного напряжения.
