13.10. Регулятор давления
Не снимайте регулятор давления. Регулятор давления регулирует давление
в приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю
ось автомобиля. С увеличением нагрузки он обеспечивает прохождение тормозной жидкости
к колесным цилиндрам задних тормозов, от чего повышается давление в их контуре
и улучшается эффективность работы задних тормозных механизмов.
Проверка функции ограничения давления.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Подсоедините два манометра,
один – на входной стороне и один – на стороне выхода регулятора давления. |
Предупреждение
манометров удалите воздух из тормозной системы.
|
 |

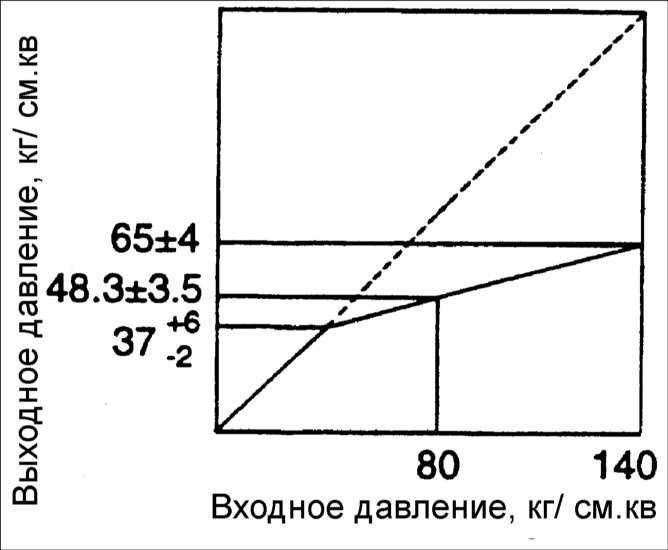

2. Нажмите педаль тормоза и измерьте
входное и выходное давления. Если давления находятся в пределах допустимых
амплитуд, как показано на рисунке, регулятор давления исправен. |
| 3. Снимите манометры и подсоедините
трубки тормозной системы в первоначальном положении и удалите воздух
из тормозной системы. |
|
Установка регулятора давления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Подсоедините трубки тормозной системы. |
| 2. Затяните соединительные гайки крепления
трубок и удалите воздух из тормозной системы.
Момент затяжки соединительных гаек: 13–17 Н•м
Момент затяжки гаек крепления регулятора давления: 8–12 Н•м
|
|
