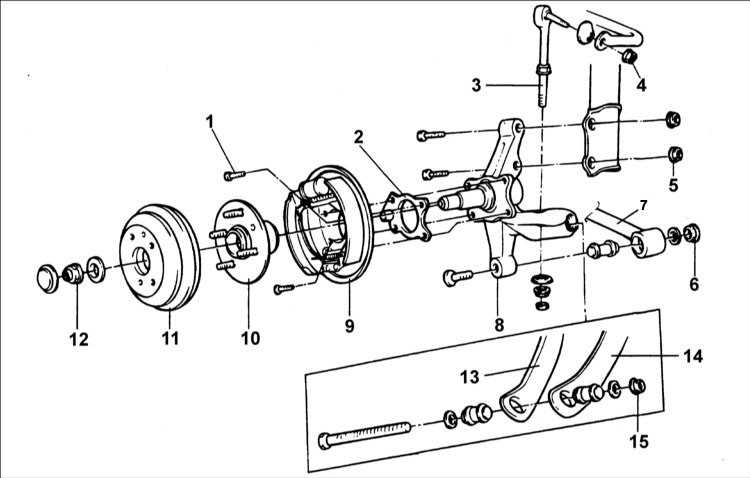

10.6. Задняя ось
1 – болт, 50–60 Н•м;
2 – дополнительный кронштейн;
3 – тяга стабилизатора;
4 – гайка, 35–45 Н•м;
5 – гайка, 75–90 Н•м;
6 – продольный рычаг;
7 – гайка*, 130–150 Н•м;
8 – опора ступицы; |
9 – задний тормозной механизм;
10 – ступица с подшипником;
11 – тормозной барабан;
12 – гайка, 180–220 Н•м;
13 – рычаг (А);
14 – рычаг (В);
15 – гайка*, 130–150 Н•м. |
Предупреждение
необходимо затянуть временно, а окончательное затягивание проводить после установки
автомобиля на колеса.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите заднее колесо. |
| 2. Снимите тормозной барабан. |
| 3.Снимите датчик частоты вращения. |
 |

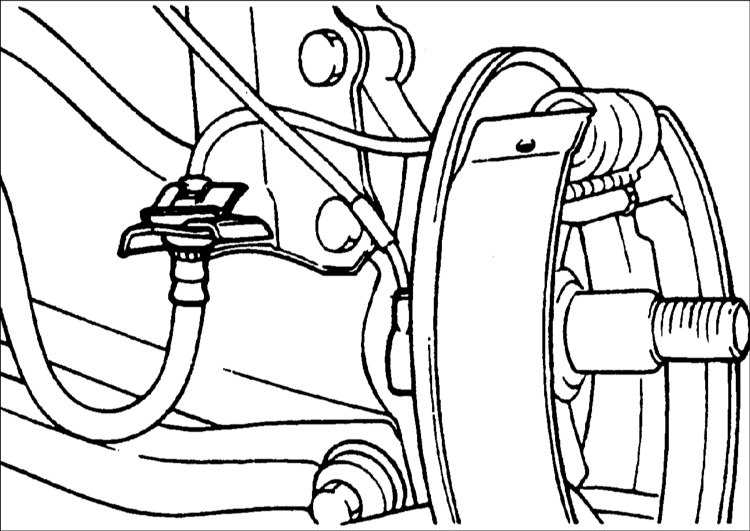

4. Отсоедините тормозной шланг
от стойки задней подвески. |
 |

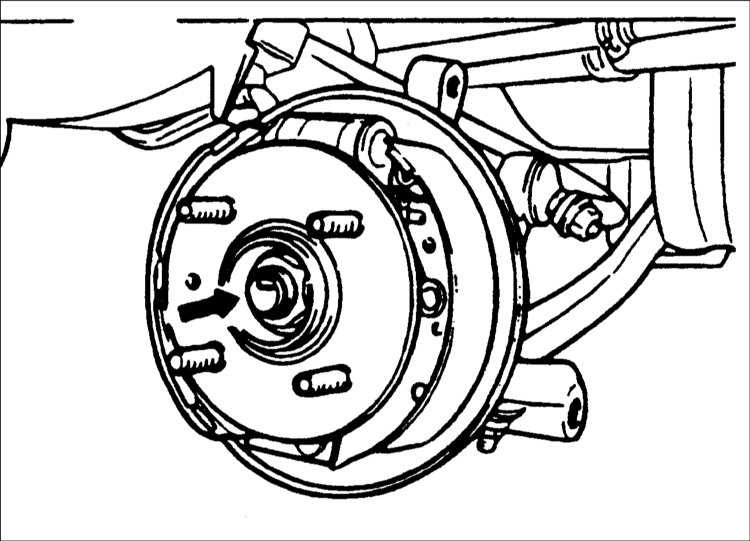

5. Отогните буртик и отверните
гайку крепления ступицы заднего колеса. |
| 6. Снимите ступицу заднего колеса
с подшипником.
|
Предупреждение
подшипник не снимать из ступицы заднего колеса.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте подшипник ступицы
заднего колеса на отсутствие износа и повреждений. |
| 2. Проверьте ротор датчика частоты вращения
заднего колеса на отсутствие выкрашивания зубьев. |
| 3. Проверьте ступицу на отсутствие трещин
и износа. |
| 4. Проверьте опору ступицы на отсутствие трещин.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наверните новую гайку с буртиком
и забейте буртик гайки в паз ступицы. |
| 2. Установите колпачок ступицы. |
|
