Хендай Акцент. Педаль сцепления

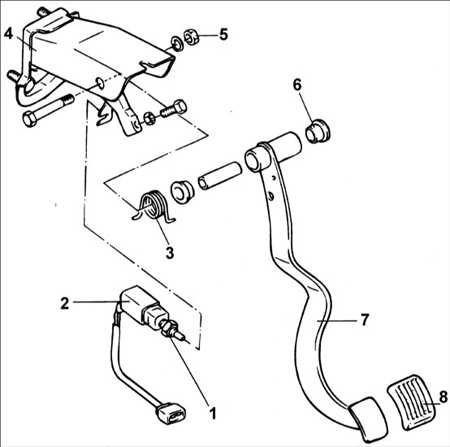

8.4. Педаль сцепления

1 – болт, 8–10 Н•м;
2 – выключатель блокировки замка зажигания;
3 – возвратная пружина;
4 – кронштейн педали сцепления;

5 – гайка, 19–28 Н•м;
6 – втулка;
7 – педаль сцепления;
8 – накладка педали сцепления.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите шплинт, шайбу и штифт с головкой и отверстием под шплинт.
	2. Выверните болт крепления педали сцепления.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте рычаг педали и втулку на отсутствие износа.
2. Проверьте педаль сцепления на отсутствие изгиба и деформации.
3. Проверьте возвратную пружину на отсутствие повреждений и потерю упругости.
4. Проверьте подушку педали сцепления на отсутствие повреждений и износа.
	5. Проверьте проводимость между контактами выключателя блокировки замка зажигания.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите детали в последовательности, обратной снятию.

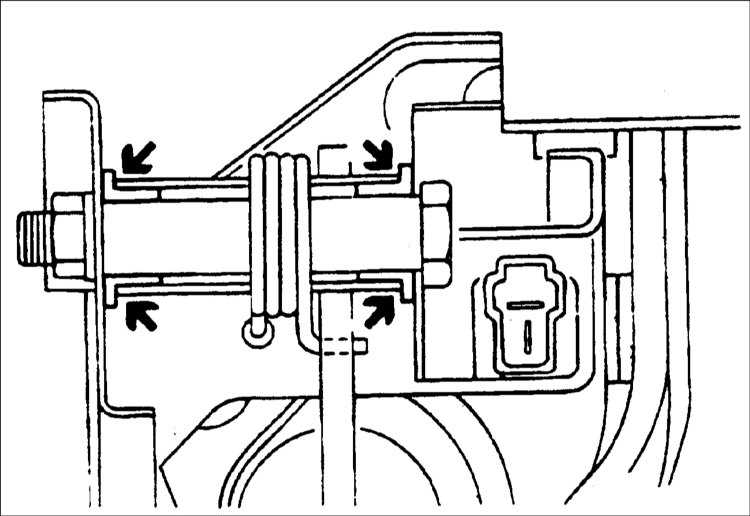

	2. Перед установкой смажьте втулку, штифт, шайбу и штифт с головкой и отверстием под шплинт.
3. Установите толкатель на педаль сцепления.
	4. Отрегулируйте длину толкателя.
