6.20. Топливный бак

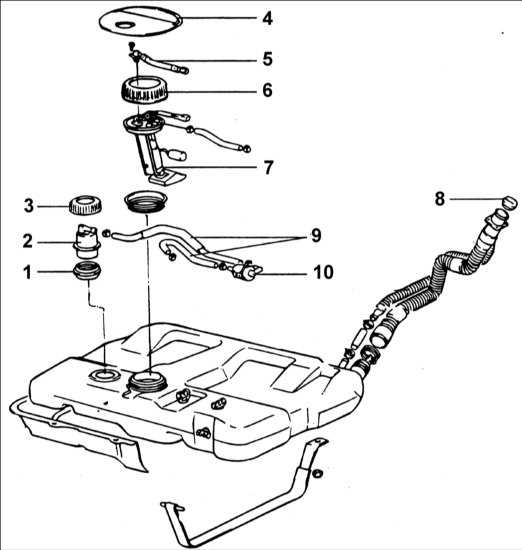

1 – кронштейн;
2 – клапан отключения топлива;
3 – крышка клапана отключения топлива;
4 – крышка;
5 – верхний напорный шланг;

6 – резьбовая крышка;
7 – топливный насос;
8 – крышка топливоналивной горловины;
9 – шланги двухходового клапана;
10 – двухходовой клапан.

Снятие

Предупреждение при работе с элементами топливной системы обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите.
бака, слейте из него топливо. Очистите топливный бак от паров топлива.
горловины топливного бака, чтобы выровнять давление в баке с атмосферным давлением.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите подушку заднего сидения и отсоедините разъем топливного насоса.

Предупреждение от топливного бака топливный фильтр, кроме случая его замены.

2. Ослабьте хомуты и отсоедините от топливного бака шланги подачи и возврата топлива.

3. Отсоедините наливной шланг и широкий шланг от основания наливного шланга.

4. После снятия защиты и лент крепления топливного бака немного опустите топливный бак и отсоедините разъем от датчика уровня топлива.

5. Снимите топливный бак.

Предупреждение отверстия топливного бака для того, чтобы исключить выход из бака паров топлива.
баке есть пары топлива, которые взрывоопасны, поэтому соблюдайте осторожность. Обеспечьте нормальную вентиляцию рабочего места, не пользуйтесь огнем, искрящими устройствами, открытыми пожароопасными световыми приборами и не курите. Как можно скорее очистите топливный бак от паров топлива.

Проверка

Проверьте состояние и при наличии дефектов замените следующие элементы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поврежденный топливный бак. При наличии утечек топлива из бака очистите бак и проверьте его на наличие следов ржавчины, повреждений и трещин. Поврежденный или подвергнутый действию коррозии топливный бак необходимо заменить.
Предупреждение внутренней поверхности топливного бака не используйте средства, которые могут повредить защитный слой.
2. Внутренне загрязненный, деформированный, поврежденный или ржавый топливопровод.
3. Поврежденную прокладку в верхней части топливного бака.

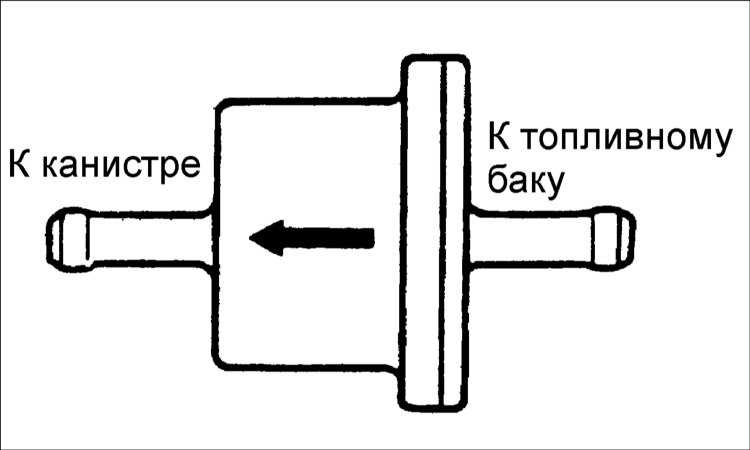

	4. Проверьте работоспособность двухходового клапана, продувая его с двух сторон. Если воздух проходит с трудом, значит, клапан исправен.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите топливный бак и закрепите его лентами, пока он не коснется днища автомобиля.
2. Подсоедините к топливному баку все шланги и трубы, при этом не перепутайте их местами.

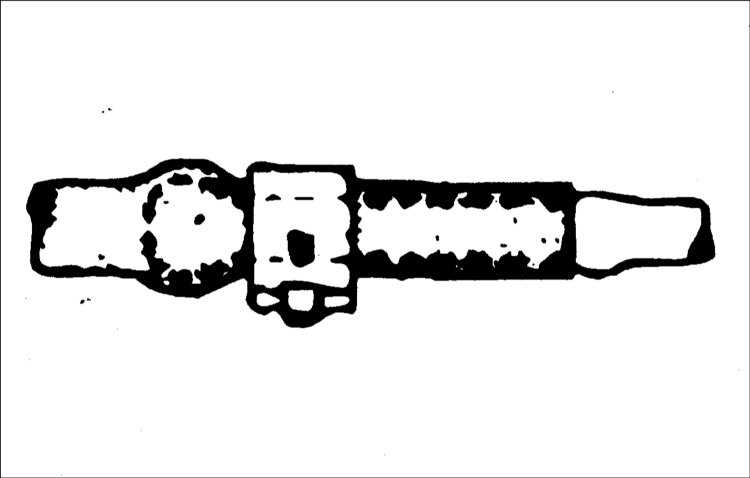

	3. Медленно надвиньте трубку подачи топлива на фильтр, установленный в баке и надежно закрепите ее.
