6.12. Топливные форсунки

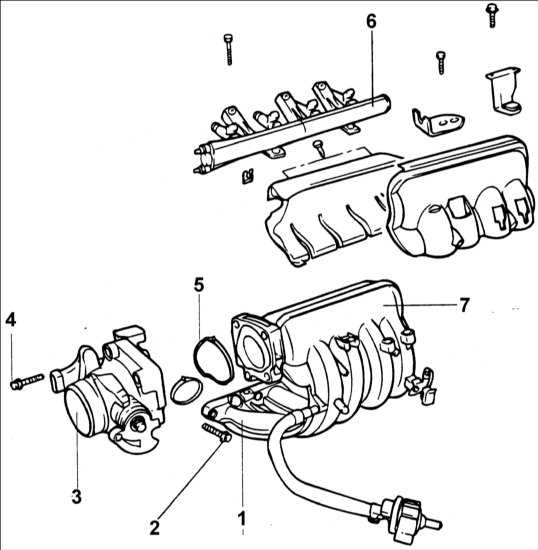

Элементы системы подачи топлива
1 – впускной коллектор;
2 – болт, 15–20 Н•м;
3 – дроссельный узел;
4 – болт, 15–20 Н•м; |
5 – прокладка дроссельного узла;
6 – топливная магистраль;
7 – воздушная камера. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед разъединением топливопроводов
снимите давление в топливной системе, так как, в противном случае,
топливо, находящееся под давлением, будет интенсивно вытекать из топливной
системы. |

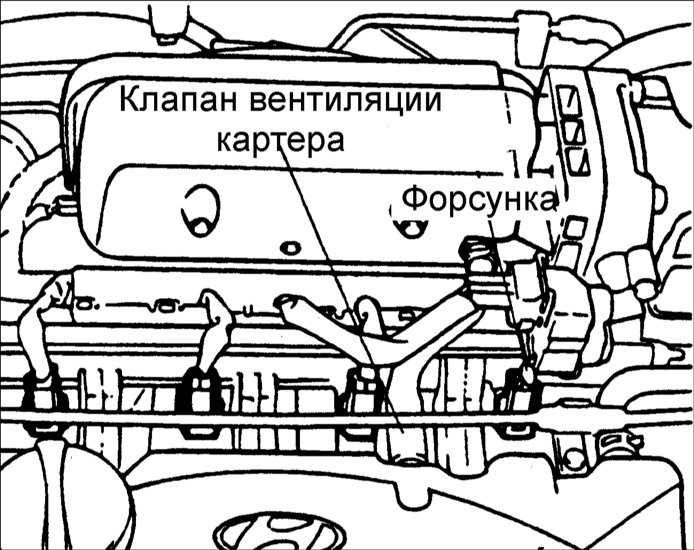

Предупреждение
полотенцем, чтобы исключить разбрызгивание топлива, вызванное остаточным
давлением в топливопроводе.
|
 |
2. Снимите топливную магистраль
вместе с топливными форсунками. |
Предупреждение
топливной магистрали не уроните топливные форсунки.
|
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъем от топливной
форсунки и измерьте сопротивление между контактами разъема.
Сопротивление: 15,9± 0,35 Ом
|
 |
2. Если величина сопротивления
отличается от требуемого значения, замените топливную форсунку. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите на форсунку новые
уплотнительные кольца. |
 |
2. Смажьте уплотнительные кольца
форсунок топливом. |
 |

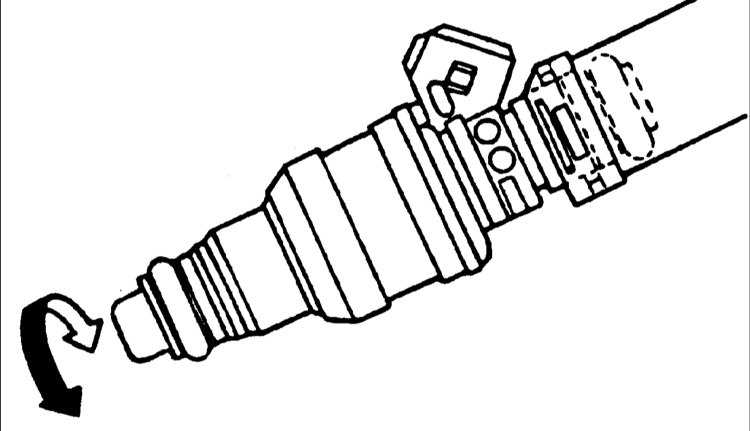

3. При установке форсунок поворачивайте
их вокруг оси в одну и другую стороны. |
| 4. Убедитесь, что форсунки плотно
вставлены в топливную магистраль. |
|
