Хендай Акцент. Маховик

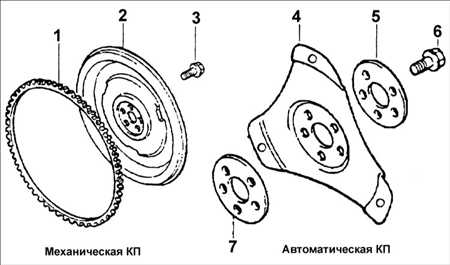

2.2.15. Маховик

1 – зубчатый венец;
2 – маховик;
3 – болт, 130–140 Н•м;
4 – пластина привода;

5 – регулировочная пластина;
6 – болт, 130–140 Н•м;
7 – регулировочная пластина.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите коробку передач и сцепление.

2. Выверните болты и снимите маховик. Если на автомобиле установлена автоматическая коробка передач, снимите пластину привода. При выворачивании болтов заблокируйте маховик от проворачивания.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте состояние поверхности маховика, контактирующей с диском сцепления. При наличии значительного износа замените маховик.

2. Проверьте биение поверхности маховика, контактирующей с диском сцепления.

Биение: 0,1 мм

3. Проверьте состояние зубчатого венца маховика на отсутствие повреждений и износа и при необходимости замените его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите маховик или пластину привода на коленчатый вал. Специальным инструментом заблокируйте маховик от проворачивания и затяните болты крепления маховика.

Момент затяжки: 130–140 Н•м
