2.2.12. Клапана
1 – выпускной клапан;
2 – седло
выпускного клапана;
3 – направляющая втулка клапана;
4 – тарелка пружины
клапана;
5 – маслоотражательный колпачок;
6 – пружина клапана;
7 –
держатель пружины клапана;
8 – сухари; | 9
– сухари;
10 – держатель пружины клапана;
11 – пружина клапана;
12
– маслоотражательный колпачок;
13 – тарелка пружины клапана;
14 – направляющая
втулка клапана;
15 – седло впускного клапана;
16 – впускной клапан. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

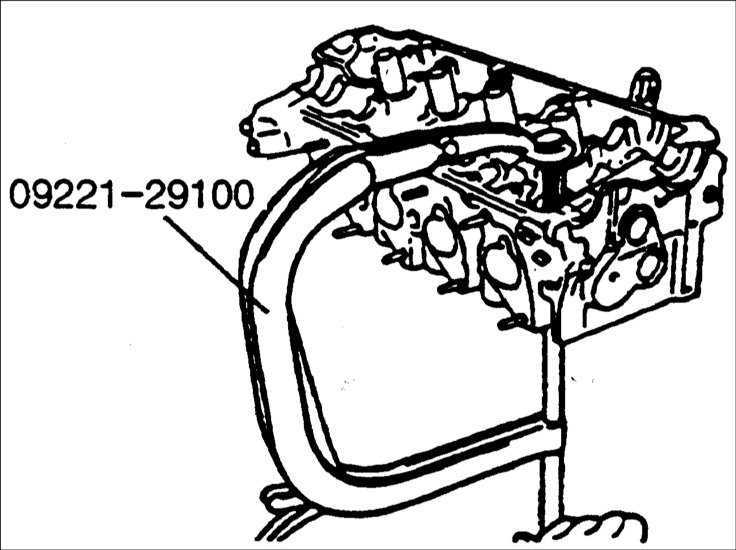

Специальным приспособлением 09221-29100 сожмите пружину клапана и снимите со стержня
клапана сухари. Медленно освободите приспособление, сжимающее пружину, и снимите
пружину клапана, тарелку пружины и клапан из головки блока цилиндров. |
Предупреждение
пронумерованные полиэтиленовые пакеты или контейнеры.
|

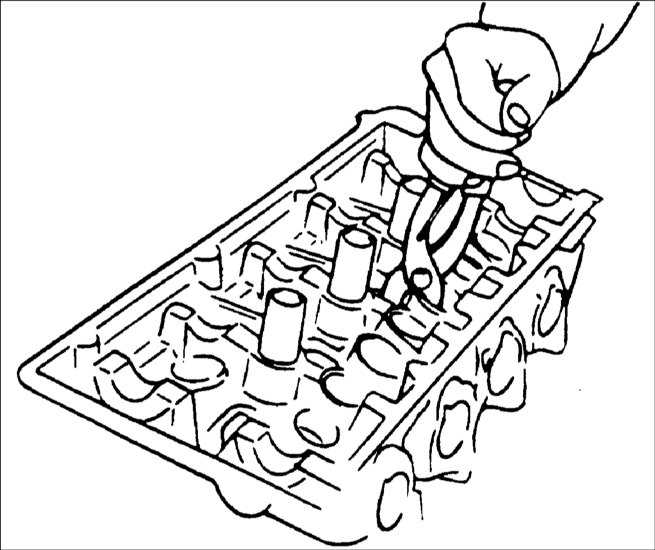

| 2. Пассатижами 09222-29000 снимите маслоотражательный
колпачок. |
|
Предупреждение
маслоотражательный колпачок.
| |
Проверка
Клапана
| ПОРЯДОК ВЫПОЛНЕНИЯ |

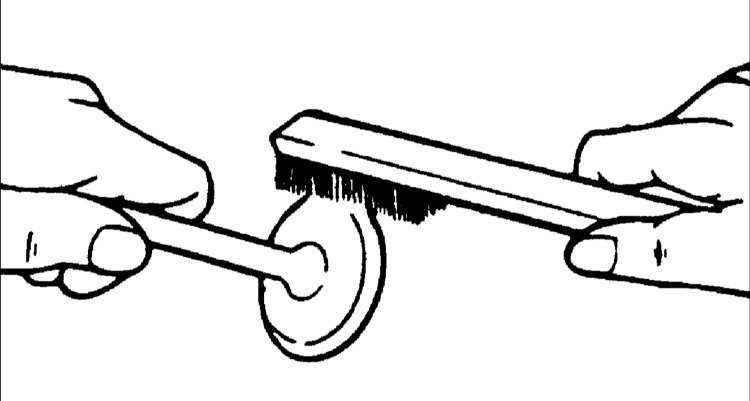

| 1. Проволочной щеткой очистите клапан. |
 | 2.
Осмотрите каждый клапан на выявление следующих дефектов:
– повреждений
или деформации стержня клапана;
– повреждений тарелки клапана;
– повреждений
или неравномерного износа торца стержня клапана.
При необходимости, отремонтируйте
или замените клапан.
Толщина кромки:
Впускные клапана: 1,1 мм
Выпускные клапана: 1,3 мм
Предельно допустимая толщина кромки:
Впускные
клапана: 0,8 мм
Выпускные клапана: 1,0 мм
| |
Пружина клапана
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Осмотрите каждую пружину клапана на отсутствие
трещин и повреждений. |
| 2. Измерьте длину пружины в свободном
состоянии. Установите пружину на плоскую горизонтальную поверхность и измерьте
отклонение верхней части пружины от вертикальной плоскости. Длина пружины
под нагрузкой 21,6 кг: 35 мм
Длина пружины под нагрузкой 45,1 кг: 25,2 мм
Предельно допустимое отклонение пружины от вертикальной плоскости: не более 1,5° |
|
Направляющие втулки клапана

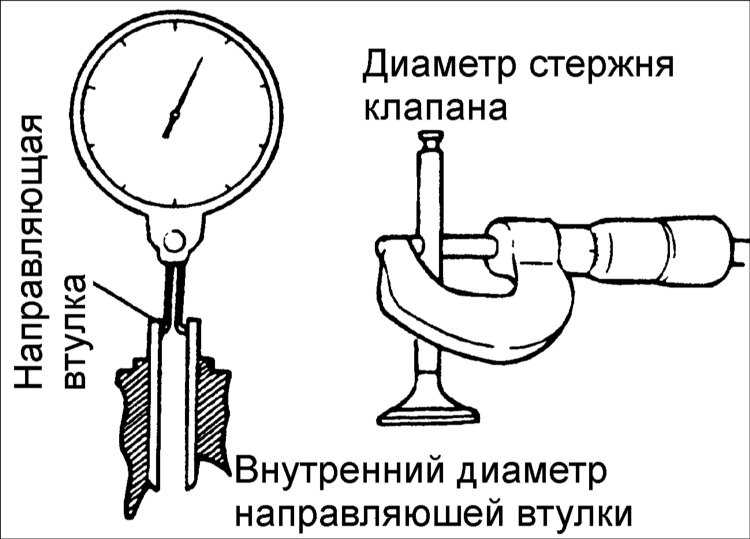

| | Проверьте
зазор между стержнем и направляющей клапана. Если зазор превышает предельно допустимое
значение, замените направляющую втулку клапана на втулку увеличенного ремонтного
размера. Зазор между стержнем и направляющей втулкой клапана:
Впускные
клапана: 0,03–0,06 мм
Выпускные клапана: 0,035–0,065 мм
Предельно допустимый
зазор между стержнем и направляющей втулкой клапана:
Впускные клапана: 0,1
мм
Выпускные клапана: 0,15 мм
|
Увеличенные
размеры направляющей втулки клапана
| Увеличение размера, мм |
Размерная метка | Диаметр
отверстия в головке цилиндров, мм |
| 0,05 |
5 | 11,05–11,068 |
| 0,25 | 25 |
11,25–11,268 |
| 0,35 |
50 | 11,50–11,518 |
Седло клапана
Проверьте состояние и ширину рабочей
кромки седла клапана. При необходимости отремонтируйте или замените седло клапана.
Перед заменой или ремонтом седла клапана проверьте износ направляющей втулки
клапана. Если направляющая втулка клапана изношена, замените ее.
| | Ремонт
седла клапана необходимо проводить наждачным кругом или фрезой. Ширина рабочей
фаски седла клапана должна быть в пределах технических требований. |
Установка
Предупреждение
слой моторного масла на все поверхности скольжения.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

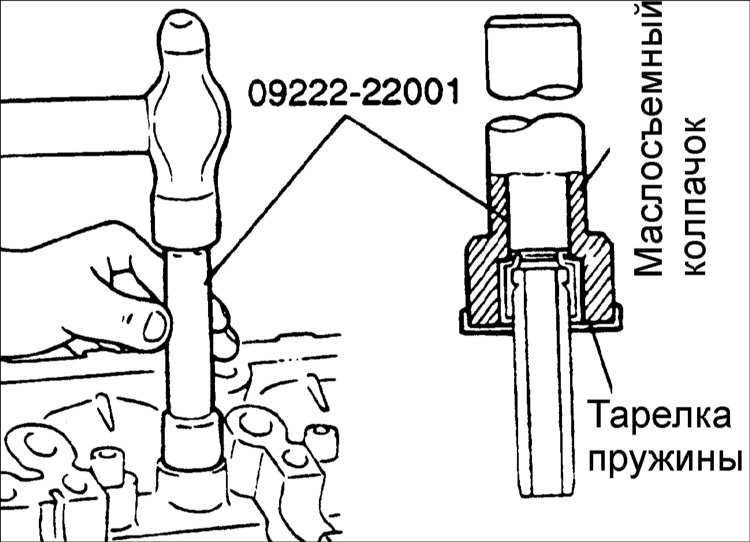

Используя специальное приспособление 09222-22001, установите маслоотражательный
колпачок. | | 2. Смажьте стержень
клапана моторным маслом и установите клапан. При установке клапана не прилагайте
больших усилий, чтобы не повредить маслоотражательный колпачок. |
 | 3.

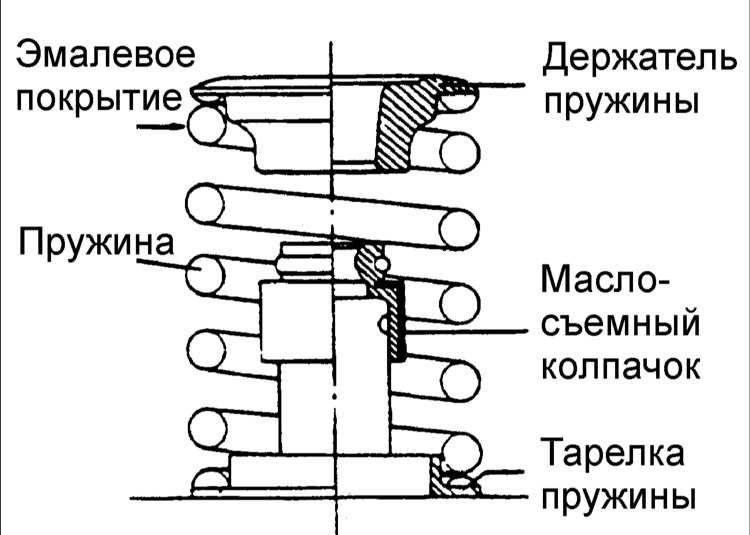

Установите пружины и держатели пружин. Пружины необходимо устанавливать стороной,
покрытой эмалью, к держателям пружин. | |
4. Специальным приспособлением сожмите пружину. Установите сухари и снимите
специальное приспособление для сжатия пружины. | | 5.
Установите головку цилиндров. | |
