2.1.10. Коромысла

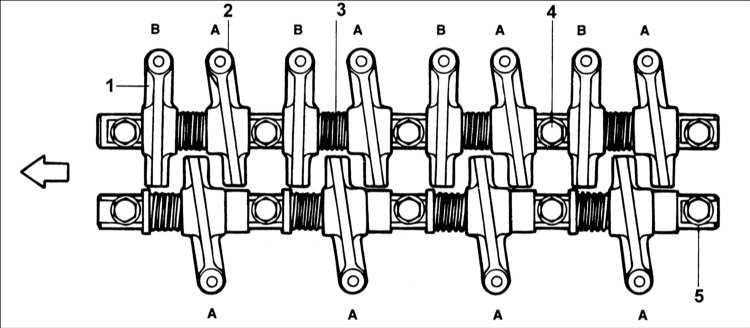

2.1.10 Коромысла Хендай Акцент
1 – коромысло B;
2 – коромысло А;
3 – пружины вала коромысел;
4 – вал коромысел впускных клапанов;
5 – вал коромысел выпускных клапанов.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите широкий шланг и клапан вентиляции картера.
2. Снимите кожух зубчатого ремня.
3. Снимите крышку головки цилиндров.

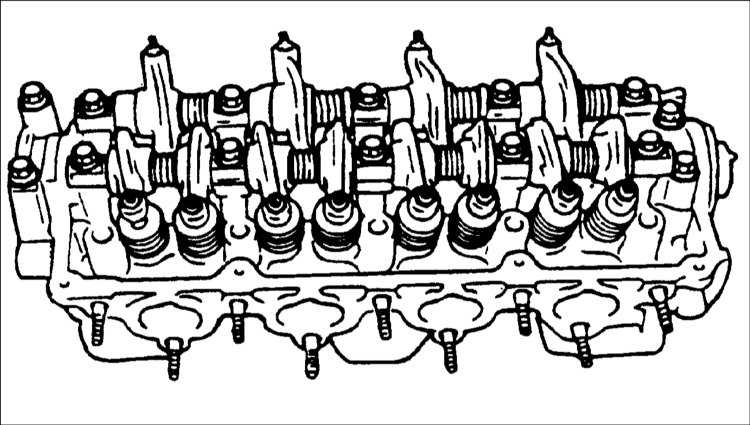

4. Выверните болты и снимите в сборе вал коромысел, коромысла и пружины.
2.1.10 Коромысла Хендай Акцент5. Выверните болты и снимите коромысла с вала.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте легкость и плавность вращения ролика.
2. Проверьте торец стержня клапана. Если торец стержня изношен или расклепан, замените клапан.
3. Проверьте поверхности гидравлических компенсаторов зазоров клапанов, контактирующие со стержнем клапана. Если поверхность изношена или повреждена, замените гидравлические компенсаторы зазоров клапанов.

Вал коромысел

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте валы коромысел на отсутствие повреждений.

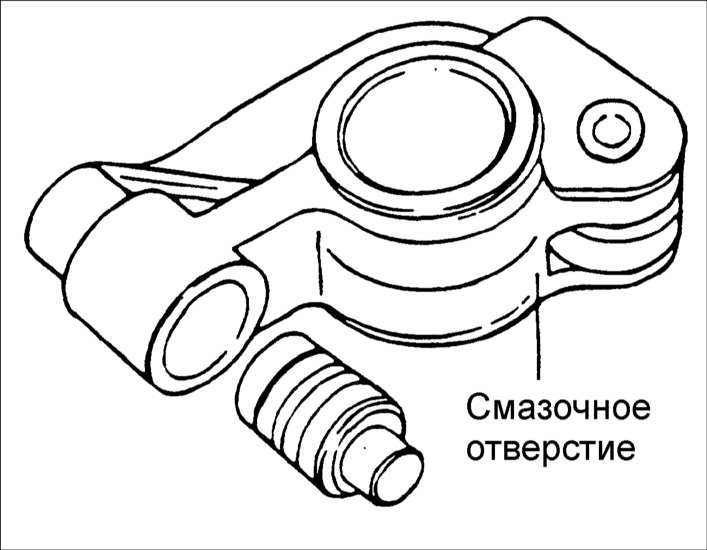

2.1.10 Коромысла Хендай Акцент2. Проверьте чистоту отверстия для подачи смазки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите коромысла и пружины на вал коромысел. Установите вал коромысел на головку цилиндров и закрепите болтами, затянув их требуемым моментом.

Момент затяжки: 20–27 Н•м

2.1.10 Коромысла Хендай Акцент2. При установке коромысел, валов и пружин обратите внимание на различие между коромыслами А и коромыслами В.

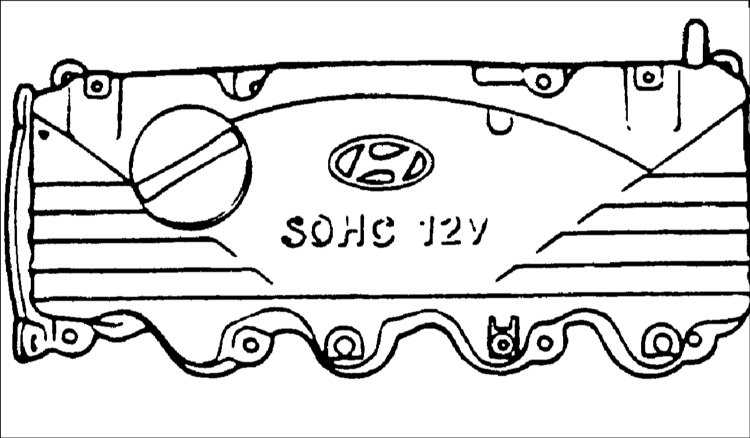

2.1.10 Коромысла Хендай Акцент 3. Установите крышку головки цилиндров и закрепите болтами, затянув их требуемым моментом.

Момент затяжки: 8–10 Н•м


ПОРЯДОК ВЫПОЛНЕНИЯ

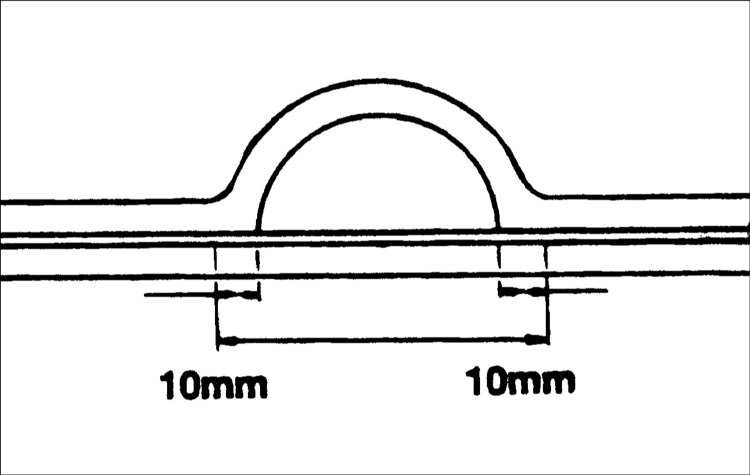

Предупреждение головки цилиндров нанесите слой герметика на сопрягаемую поверхность головки цилиндров.


1. Нанесите тонкий слой герметика, так как, в противном случае, он будет выдавлен под крышку головки цилиндров и может нарушить работу механизма привода клапанов.
2.1.10 Коромысла Хендай Акцент2. Используйте только герметик №1212D или эквивалентный.

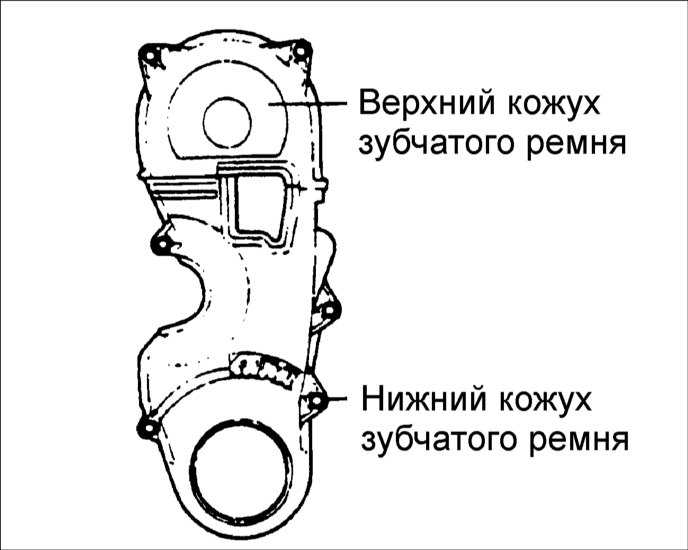

2.1.10 Коромысла Хендай Акцент 3. Установите кожух зубчатого ремня.

Момент затяжки: 10–12 Н•м

4. Установите воздушный фильтр.
5. Установите широкий шланг и клапан вентиляции картера.
