Хендай Санта Фе. Снятие и установка компонентов передней двери
Хендай Санта Фе. Снятие и установка компонентов передней двери
|

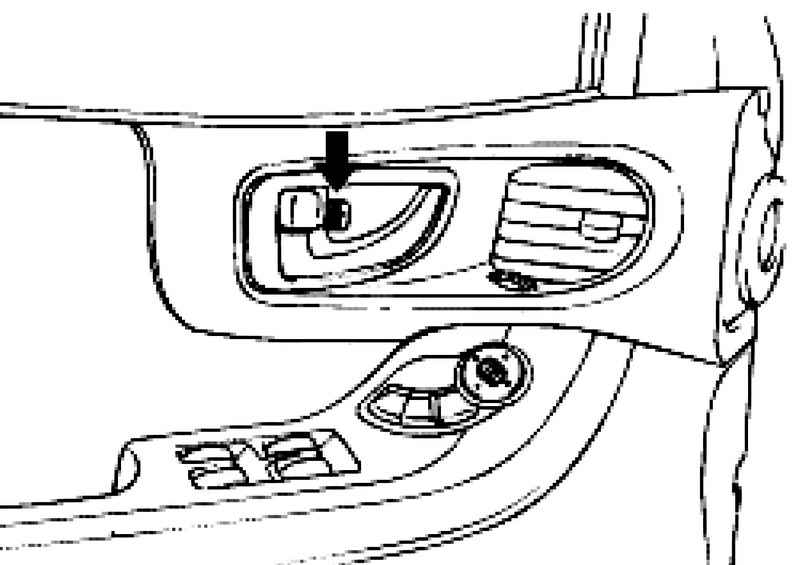

Рис. 8.11. Винт, удерживающий внутреннюю обивку ручки двери
|
Отверните винт, удерживающий внутреннюю обивку ручки двери (
рис. 8.11).
|
Рис. 8.12. Винты, удерживающие внутреннюю обивку двери
|
Отверните винты, удерживающие щиток двери (
рис. 8.12).

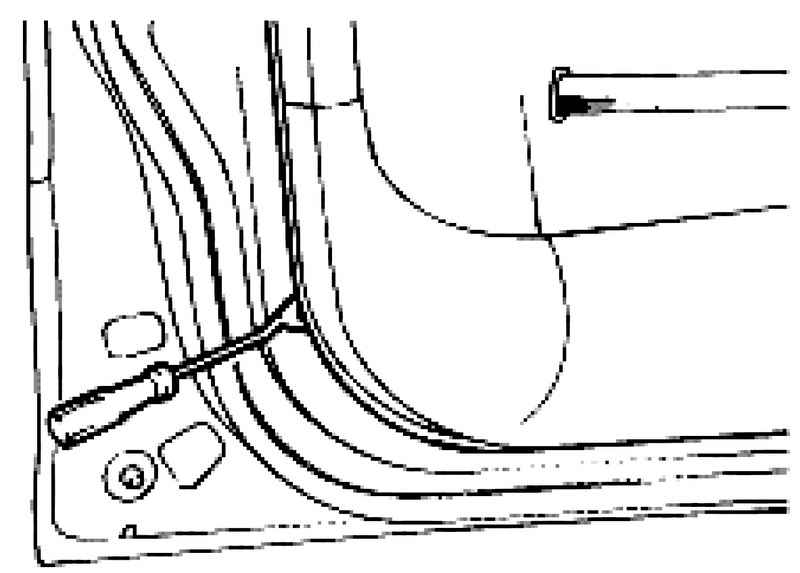

Установите съемник щитка между креплениями обивки и щитком двери. Отсоедините разъемы проводов от передней двери (
рис. 8.13).

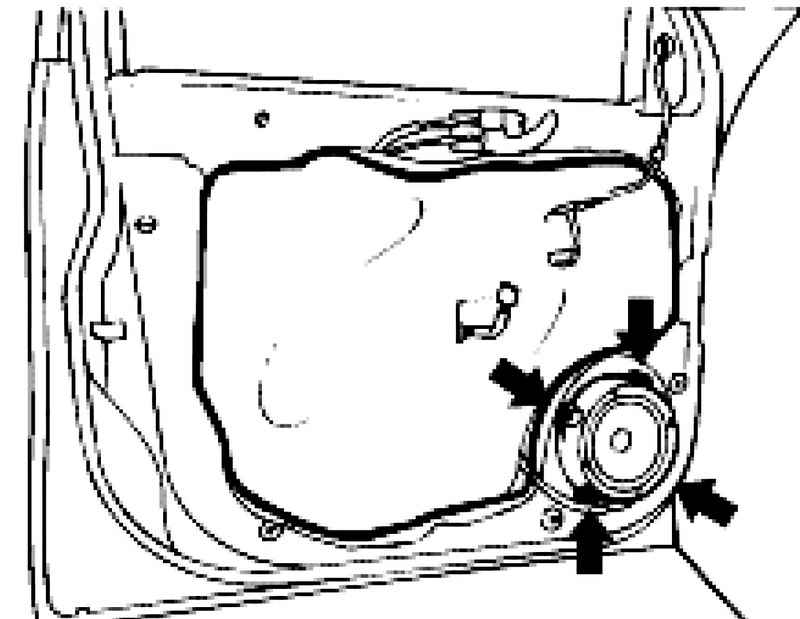

Снимите передний динамик и пароизоляцию двери (
рис. 8.14).
|

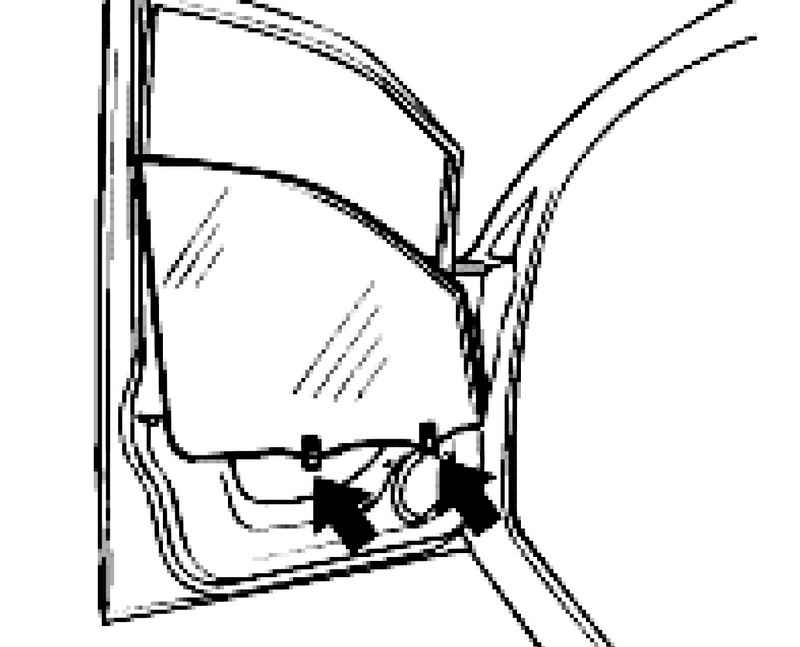

Рис. 8.15. Болты, удерживающие стекло передней двери
|
Опустите стекло двери и снимите болты, удерживающие стекло передней двери (
рис. 8.15).

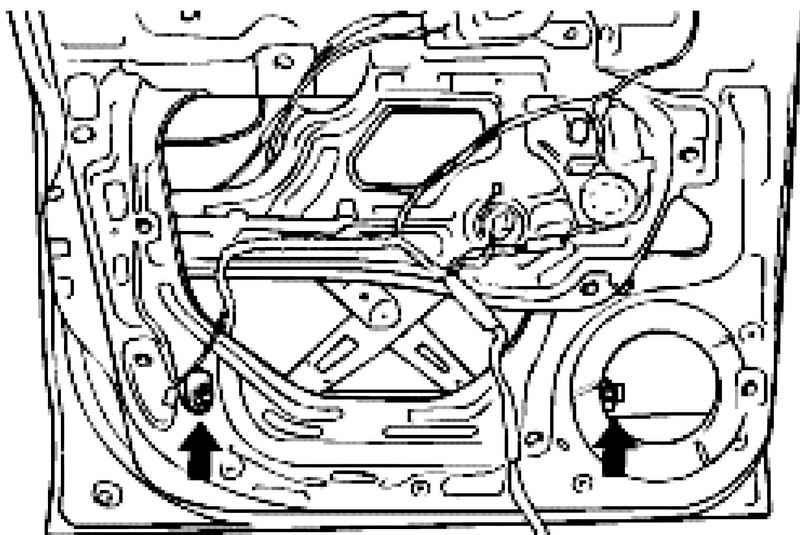

Снимите стекло передней двери из модули передней двери (
рис. 8.16).
Снимите переднее стекло дверного окна.
|

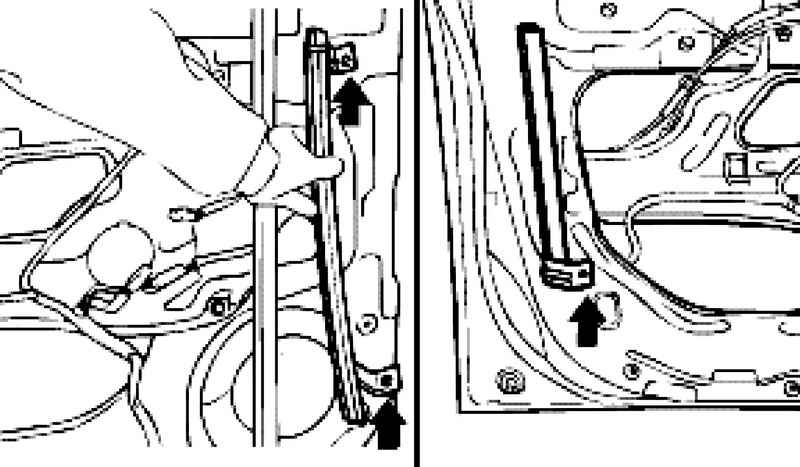

Рис. 8.17. Снятие переднего и заднего направляющих желобков стекла передней двери
|
Снимите передний и задний направляющие желобки стекла передней двери (
рис. 8.17).
Отсоедините шток от внешней ручки.
Снимите болты, удерживающие фиксатор и исполнительный механизм замка двери.
|

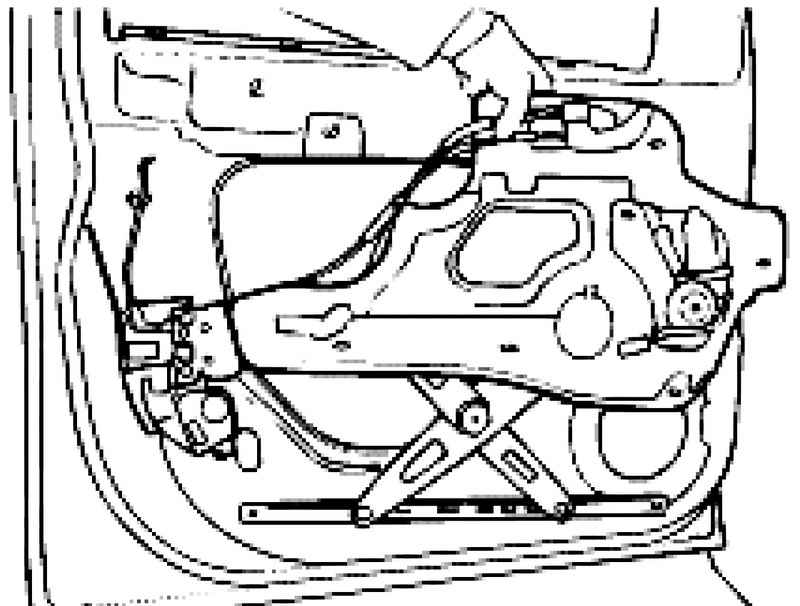

Рис. 8.18. Снятие проводки и модуля передней двери
|
Снимите проводку и модуль передней двери (
рис. 8.18).
|

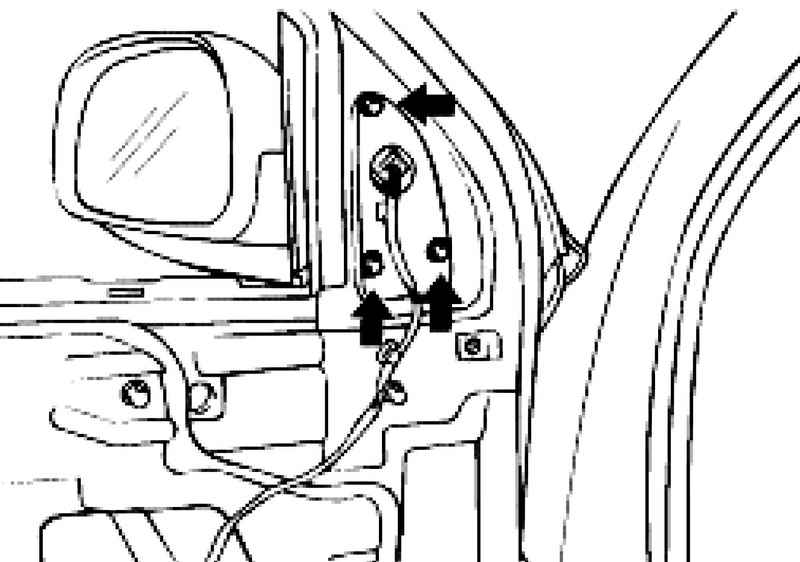

Рис. 8.19. Болты крепления наружного зеркала заднего вида
|
Снимите наружное зеркало заднего вида (
рис. 8.19).
Установка
Установка производится в порядке, обратном снятию.
При монтаже пароизоляции двери, бутиловая лента не должна блокировать отверстия крепления обивки двери.
