Хендай Санта Фе. Снятие и проверка датчиков частоты вращения колеса (ABS)

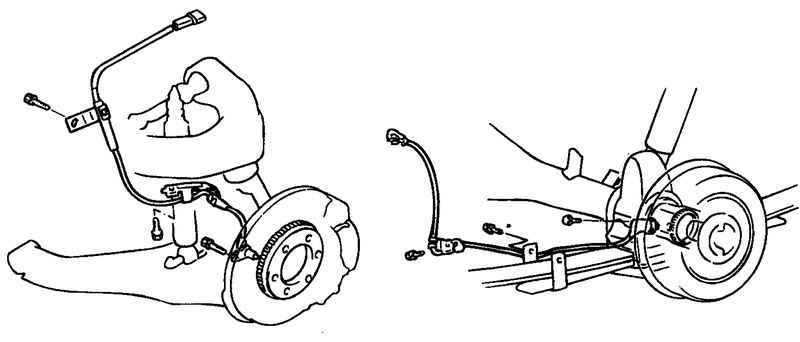

Рис. 6.63. Расположение датчиков частоты вращения колеса ABS

Снятие

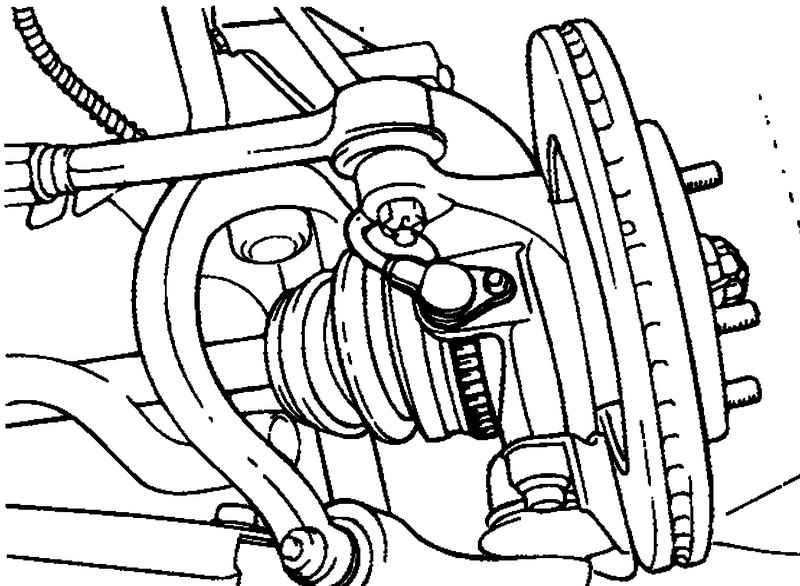

Рис. 6.64. Болт крепления датчика

Отверните болт крепления датчика частоты вращения колеса (рис. 6.64).

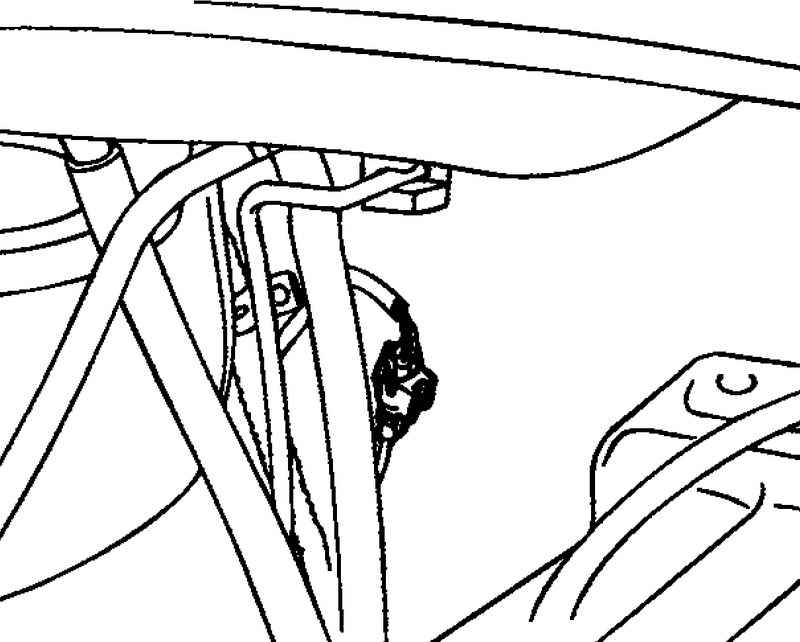

Рис. 6.65. Разъем датчика частоты вращения колеса

Отсоедините разъем датчика частоты вращения колеса и снимите датчик (рис. 6.65).

Снятие датчика частоты вращения заднего колеса

Снимите колесо.

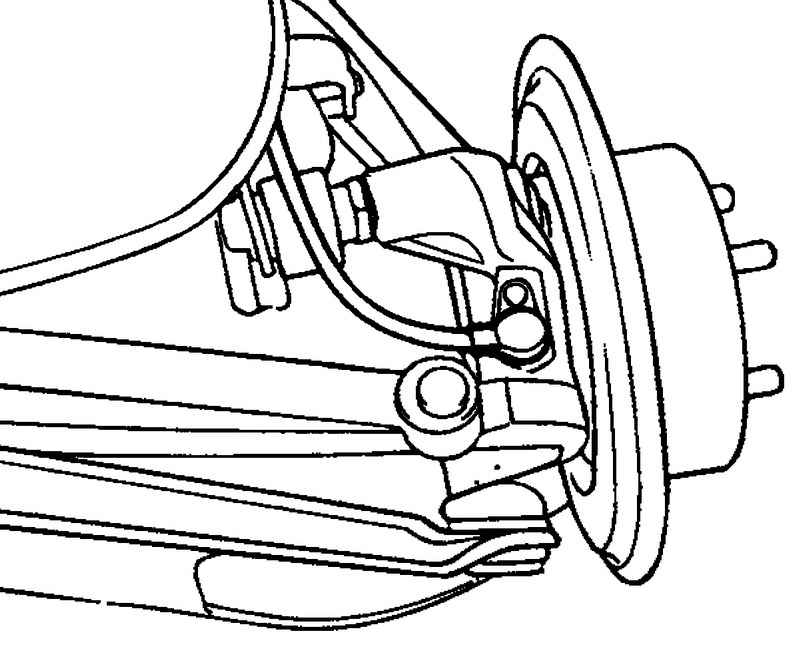

Рис. 6.66. Датчик частоты вращения заднего колеса

Отсоедините разъем и снимите датчик (рис. 6.66).

Проверка

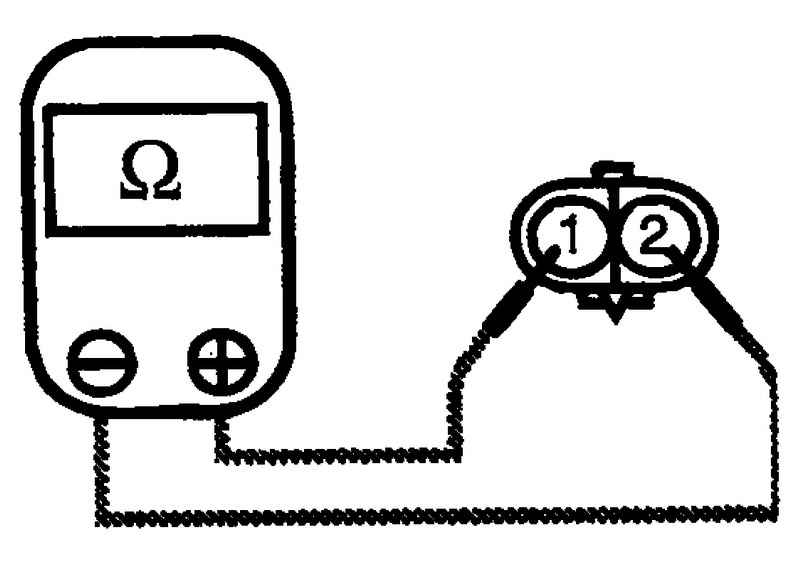

Рис. 6.67. Измерение сопротивления между выводами датчика

Измерьте сопротивление между выводами датчика (рис. 6.67).

Номинальное сопротивление:

– датчик частоты вращения переднего колеса – 1100 Ом ±50%.

– датчик частоты вращения заднего колеса – 1100 Ом ±50%.

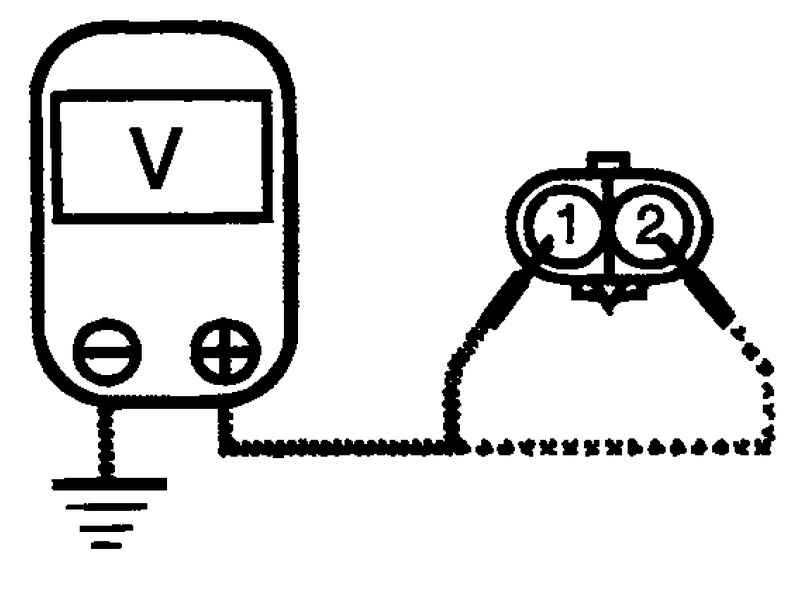

Рис. 6.68. Измерение сопротивления между выводами датчика при вращении колеса

При вращении колеса измерьте напряжение между выводами датчика (рис. 6.68).

ПРИМЕЧАНИЕ

Установите переключатель вольтметра на измерение напряжения переменного тока (AC voltage).

Номинальное значение : регистрируется напряжение переменного тока.
