Хендай Санта Фе. Снятие и установка электронного блока управления ABS



Хендай Санта Фе. Снятие и установка электронного блока управления ABS

Электронный блок управления ABS
Рис. 6.60. Электронный блок управления ABS




Снятие

6.1.14 Снятие и установка электронного блока управления ABS Хендай Санта Фе

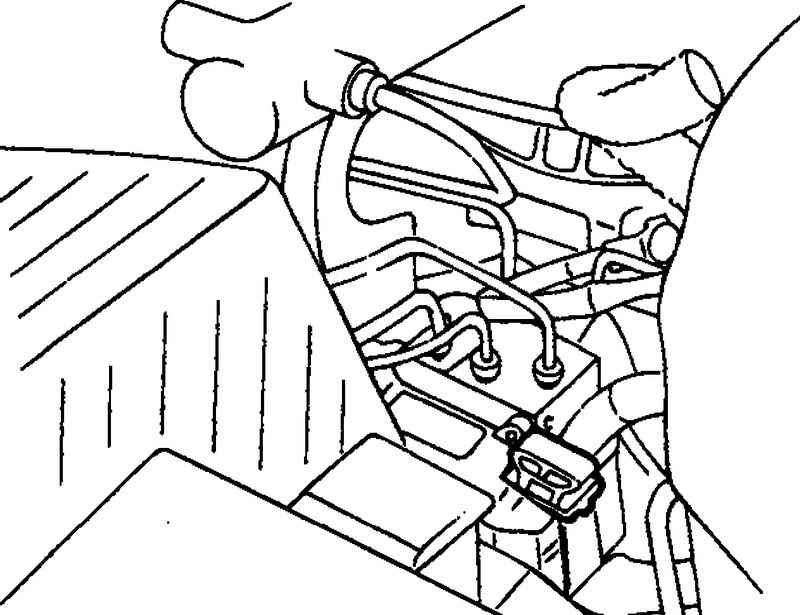

Рис. 6.61. Разъемы интегрированного управляющего блока ABS

Отсоедините разъемы от интегрированного управляющего блока ABS (HECU) и электродвигателя насоса ABS (рис. 6.61).
Отсоедините тормозные трубки от интегрированного управляющего блока ABS (HECU).
Отверните болт крепления интегрированного управляющего блока ABS (HECU), а затем снимите узел.

ВНИМАНИЕ
Никогда не пытайтесь разбирать интегрированный управляющий блок ABS (HECU).
Интегрированный управляющий блок ABS (HECU) должен переноситься и храниться в вертикальном положении с отверстиями, закрытыми пробками. Не сливайте тормозную жидкость из интегрированного управляющего блока ABS (HECU) (т.е. гидравлического блока ABS).

Установка
Установка производится в порядке, обратном снятию.
Затяните болты крепления интегрированного управляющего блока ABS (HECU) и гайки тормозных трубок номинальным моментом.
Момент затяжки болта крепления интегрированного управляющего блока ABS (HECU): 8–10 Н·м.
Гайки тормозных трубок: 13–17 Н·м.
