3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе

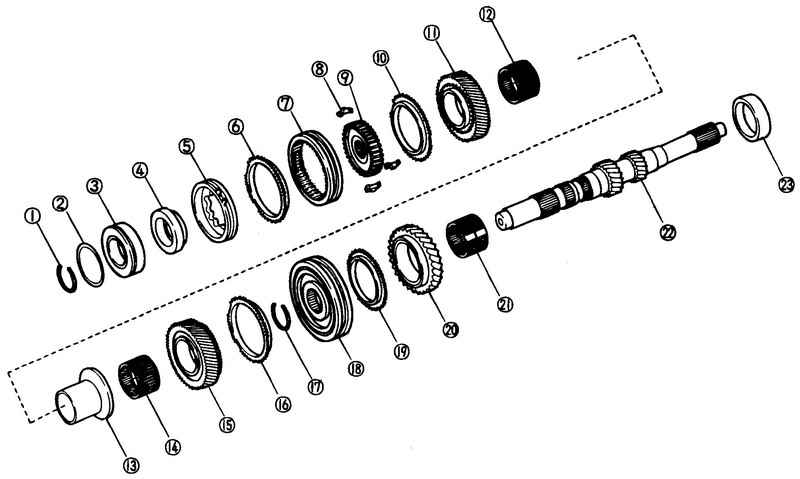

Рис. 3.30. Входной вал: 1 – стопорное кольцо; 2 – шайба; 3 – подшипник; 4 – промежуточная конусная втулка; 5 – промежуточная внутреннее кольцо; 6 – кольцо синхронизатора; 7 – муфта синхронизатора; 8 – сухарь; 9 – ступица синхронизатора; 10 – кольцо синхронизатора; 11 – промежуточная шестерня пятой передачи; 12 – игольчатый подшипник; 13 – внутреннее кольцо подшипника промежуточной шестерни пятой передачи; 14 – игольчатый подшипник; 15 – промежуточная шестерня четвертой передачи; 16 – кольцо синхронизатора; 17 – стопорное кольцо; 18 – муфта синхронизатора; 19 – кольцо синхронизатора; 20 – промежуточная шестерня третьей передачи; 21 – игольчатый подшипник; 22 – входной вал; 23 – подшипник



Проверка

3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе
Рис. 3.31. Измерение зазора между промежуточной шестерней третьей передачи и промежуточной шестерней четвертой передачи


Измерьте зазор между промежуточной шестерней третьей передачи и промежуточной шестерней четвертой передачи (рис. 3.31).
Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни третьей передачи, промежуточной шестерни четвертой передачи и муфты синхронизатора (3 передачи – 4 передачи). Замените поврежденные детали.

3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе
Рис. 3.32. Измерение зазора между промежуточной шестерней четвертой передачи и промежуточной шестерней пятой передачи


Измерьте зазор между промежуточной шестерней четвертой передачи и промежуточной шестерней пятой передачи (рис. 3.32).
Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни четвертой передачи, промежуточной шестерни пятой передачи, муфты синхронизатора (3 передачи – 4 передачи) и муфты синхронизатора (5 передачи). Замените поврежденные детали.

Разборка
Снимите муфту синхронизатора 5 передачи в сборе, кольцо синхронизатора пятой передачи и промежуточную шестерню пятой передачи используя SST.

3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе

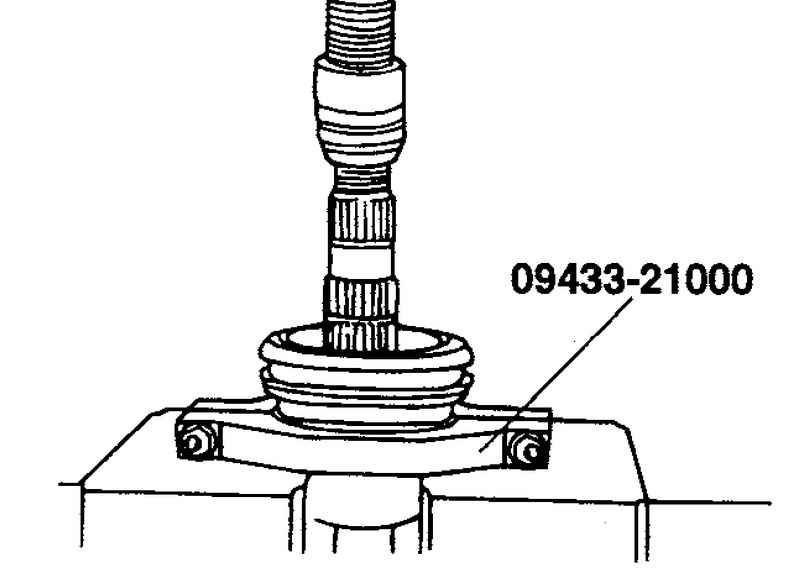

Рис. 3.33. Разборка компонентов 3 и 4 передач


Снимите муфту синхронизатора (3 передачи – 4 передачи) в сборе, кольцо синхронизатора третьей передачи и промежуточную шестерню третьей передачи используя SST (рис. 3.33).

Сборка

3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе

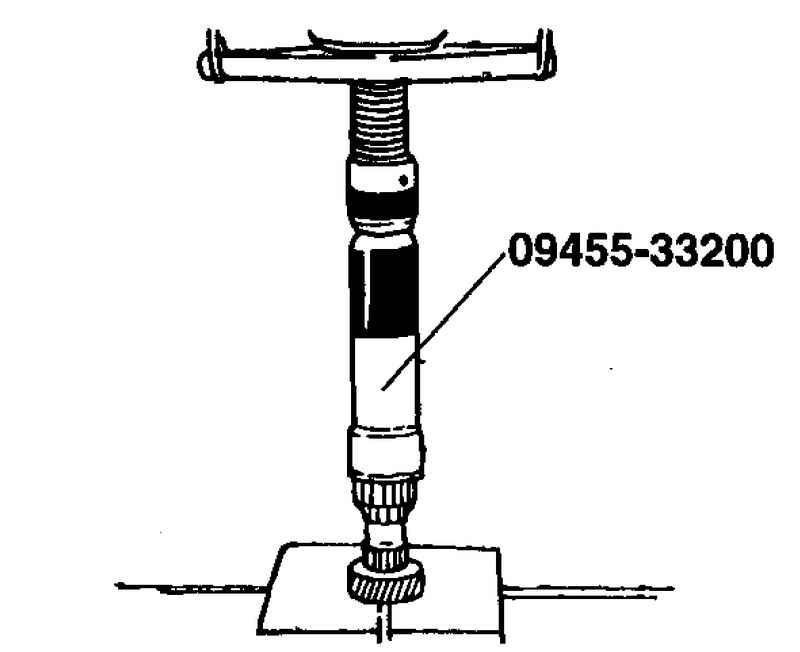

Рис. 3.34. Установка нового подшипника


Установите новый подшипник используя the SST (рис. 3.34).

3.2.5 Проверка, разборка и сборка входного вала Хендай Санта Фе

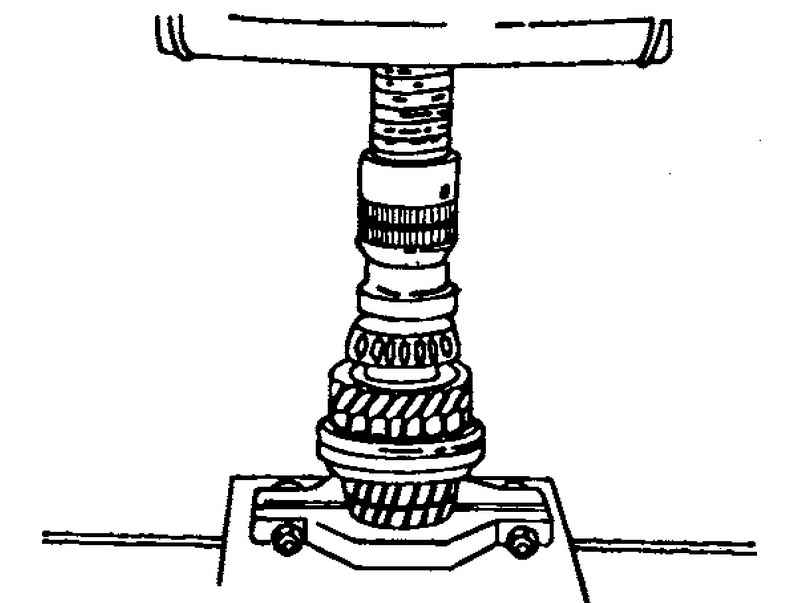

Рис. 3.35. Установка компонентов 5 передачи


Установите кольцо синхронизатора пятой передачи, промежуточную шестерню пятой передачи и новый подшипник используя the SST (рис. 3.35).
