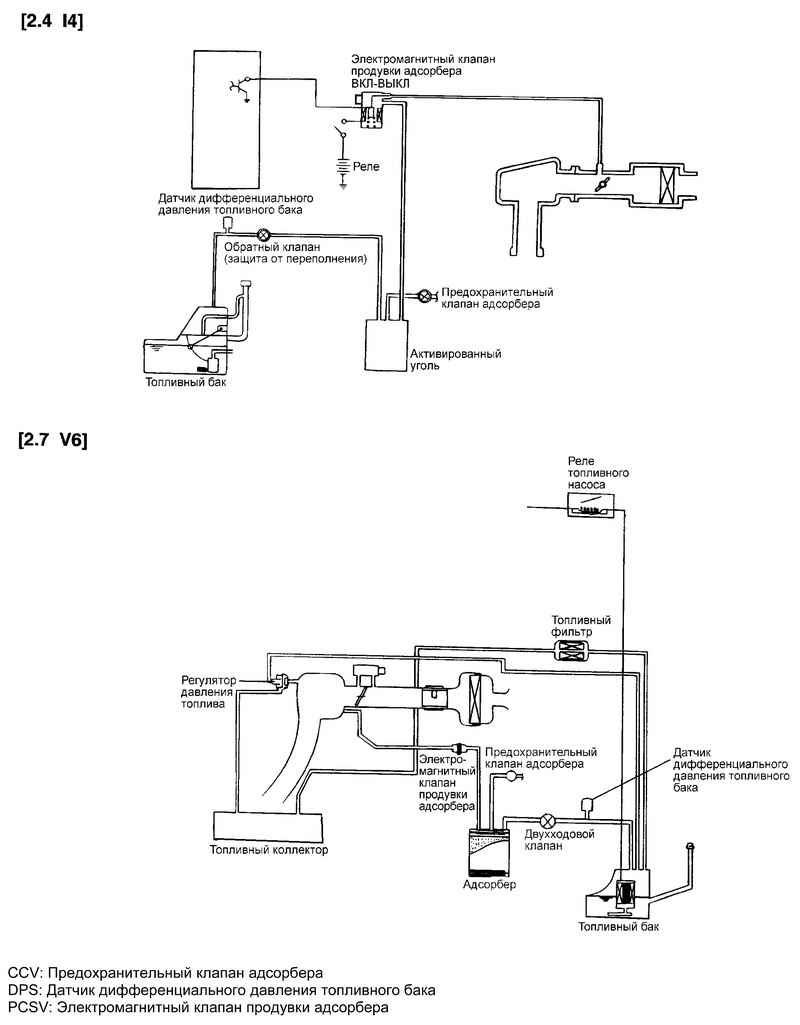

Хендай Санта Фе. Система улавливания паров топлива

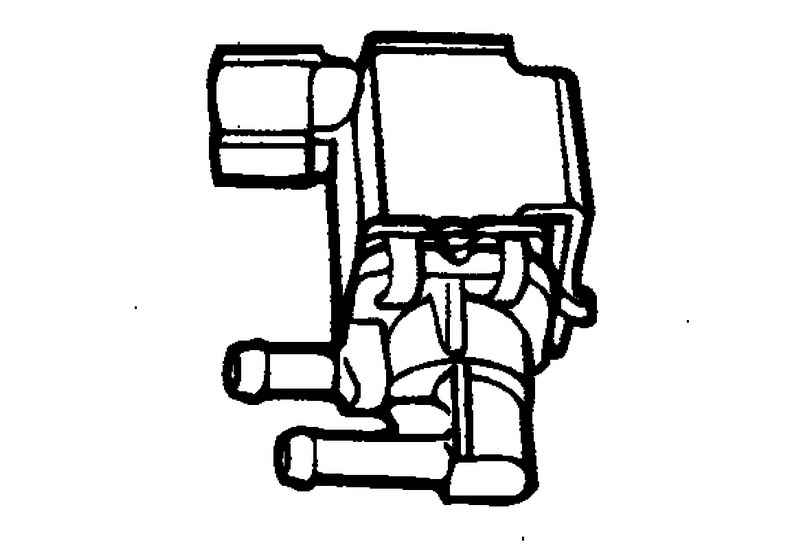

Рис. 2.355. Электромагнитный клапан продувки адсорбера

Отсоедините вакуумный шланг (черного цвета с красной полосой) от электромагнитного клапана.

Отсоедините разъем электромагнитного клапана.

ПРИМЕЧАНИЕ Электромагнитный клапан продувки адсорбера управляется электронным блоком управления двигателем; при низкой температуре охлаждающей жидкости, а также при работе двигателя на холостом ходу, клапан закрыт, и испаряющееся топливо не поступает в ресивер впускного коллектора. Однако на прогретом двигателе и при обычном режиме движения автомобиля, клапан открывается, и пары топлива поступают в ресивер впускного коллектора.

ПРИМЕЧАНИЕ При отсоединении вакуумных шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.

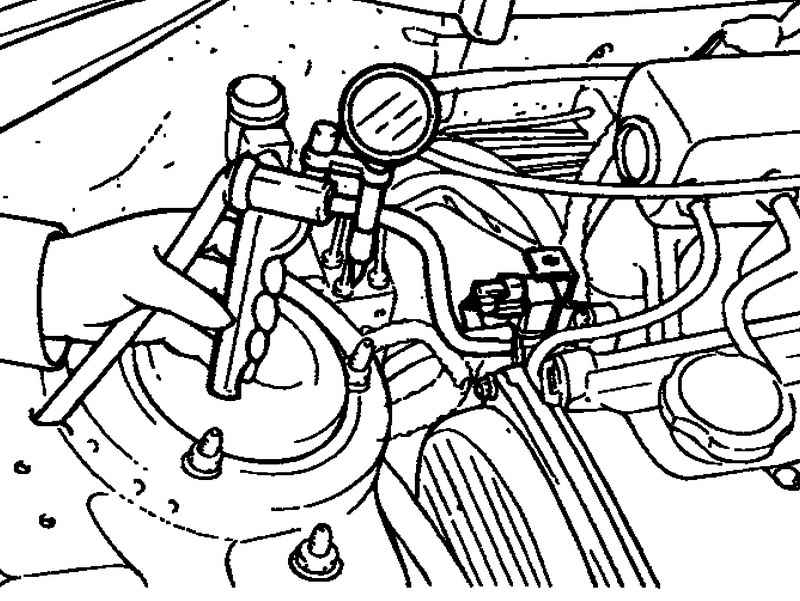

Рис. 2.356. Подсоединение ручного вакуумного насоса

Подсоедините ручной вакуумный насос к штуцеру электромагнитного клапана, от которого был отсоединен вакуумный шланг с красной полосой (рис. 2.356).

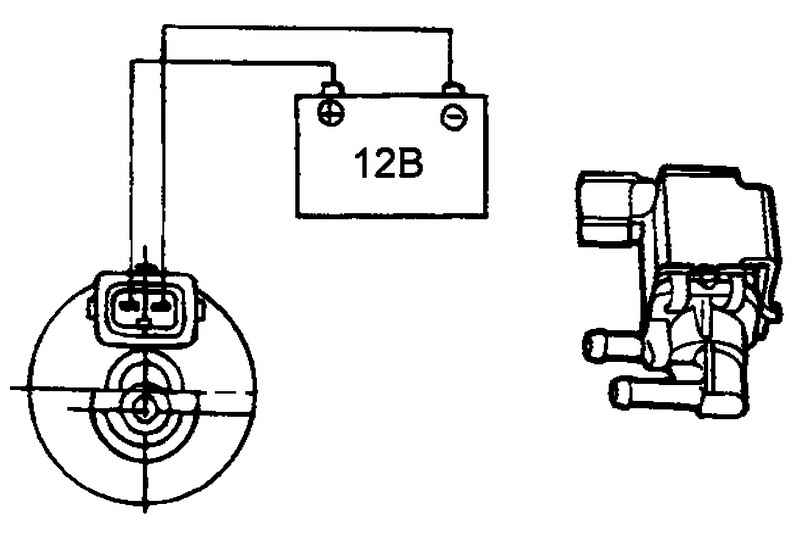

Рис. 2.357. Проверка электромагнитного клапана продувки адсорбера

Создайте разрежение вакуумным насосом и проверьте работу клапана при подсоединении/ отсоединении питания от аккумуляторной батареи к выводам клапана (рис. 2.357).

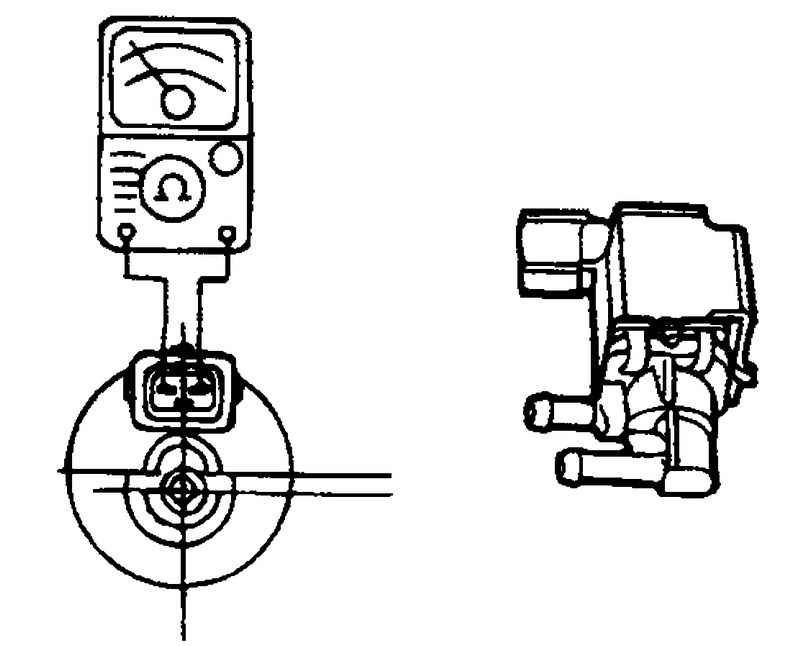

Рис. 2.358. Измерение тока на выводах клапана

Измерьте ток на выводах электромагнитного клапана (рис. 2.358).

Обмотка (при 20 °С): 0,45 А или меньше (при 12 В).

Сопротивление обмотки: 26 Ом (при 20 °С).

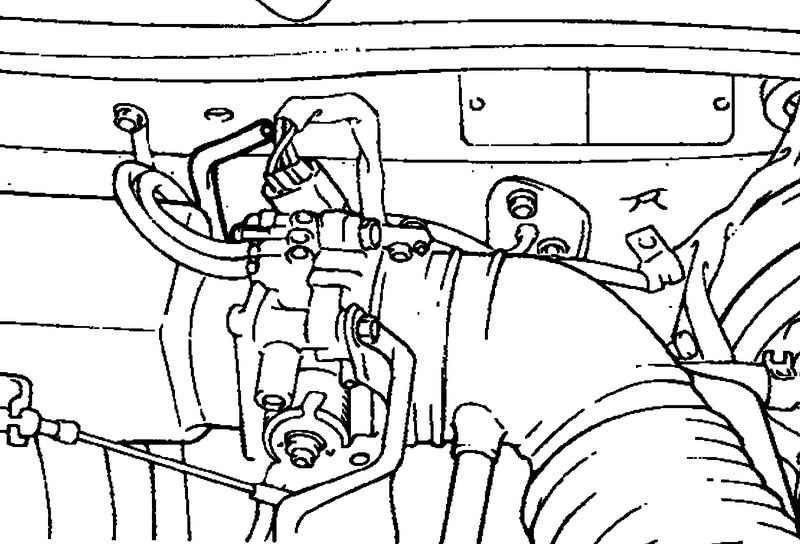

Рис. 2.359. Вакуумный шланг

Температура охлаждающей жидкости двигателя: 80–95 °С.

Отсоедините вакуумный шланг от штуцера системы улавливания паров топлива на впускном коллекторе и подсоедините к штуцеру ручной вакуумный насос.

Запустите двигатель и проверьте, что с увеличением частоты вращения коленчатого вала двигателя, разрежение остается практически постоянным.

ПРИМЕЧАНИЕ Если разрежения не создается, то, вероятно, имеются отложения в канале штуцера вакуумного шланга (в корпусе дроссельной заслонки), и его необходимо прочистить.

Проверьте состояние предохранительного клапана адсорбера (CCV) и его фильтра, как показано на рисунке.

Визуально проверьте отсутствие ослабленных соединений, повреждений или резких перегибов шлангов системы улавливания паров топлива.

Визуально проверьте отсутствие деформаций, трещин или утечек топлива в местах соединений.

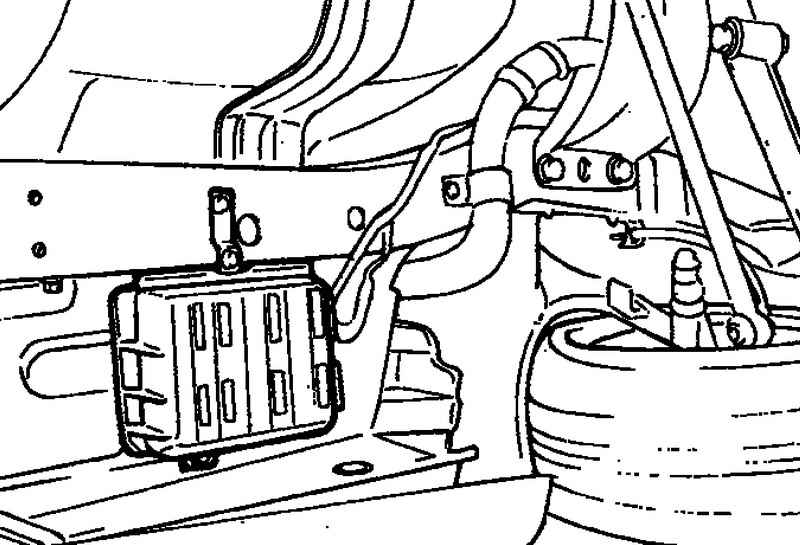

Рис. 2.360. Адсорбер

Снимите адсорбер и проверьте его на отсутствие трещин или повреждений (рис. 2.360).

Рис. 2.361. Проверка двухходового клапана

Убедитесь, что воздуха проходит через клапан в направлении, показанном на рисунке 2.361.

При установке клапана убедитесь, что он правильно ориентирован в соответствии со стрелкой, нанесенной на корпусе клапана.

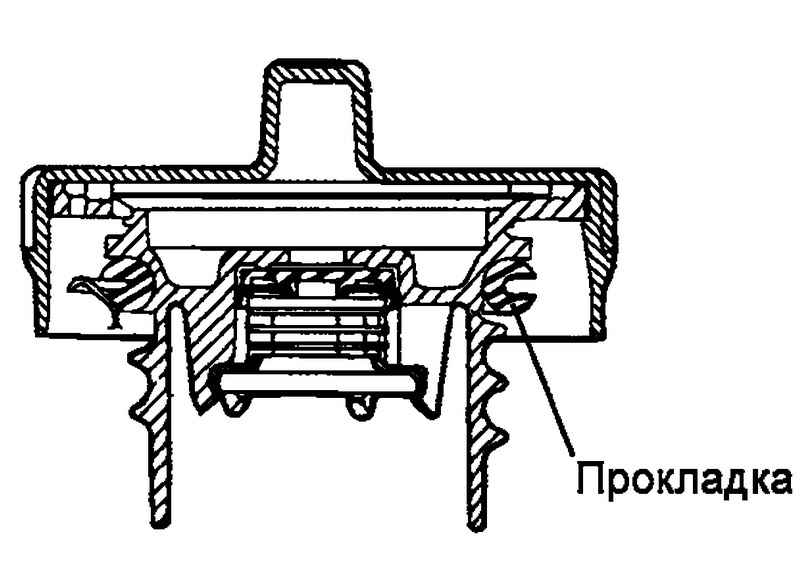

Рис. 2.362. Прокладка крышки

Проверьте состояние кольцевой прокладки крышки и крышки заливной горловины топливного бака на отсутствие повреждений или деформаций. При необходимости замените крышку заливной горловины (рис. 2.362).
