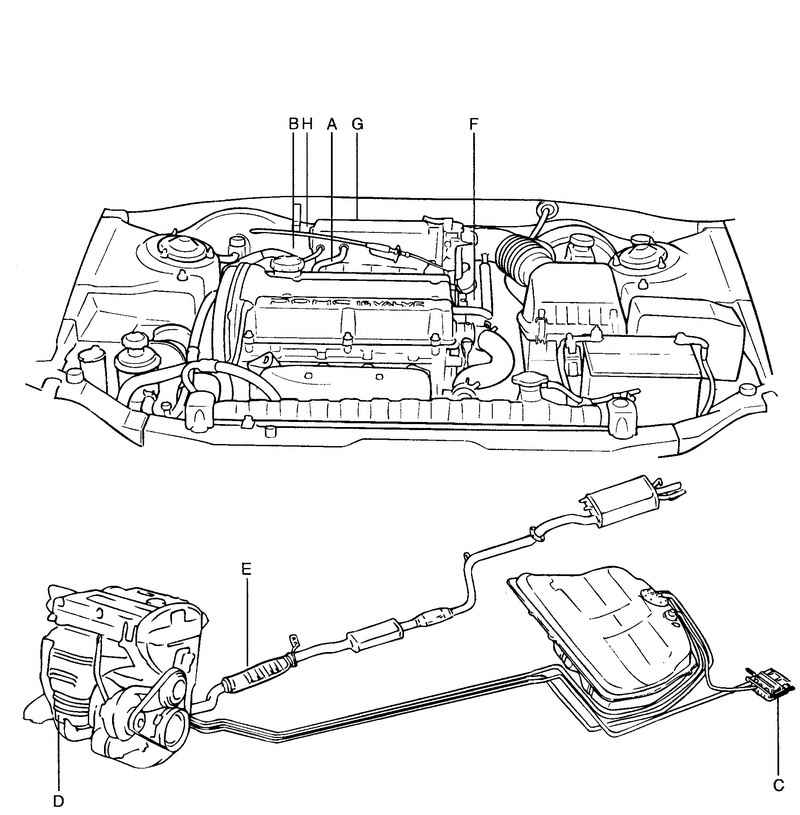

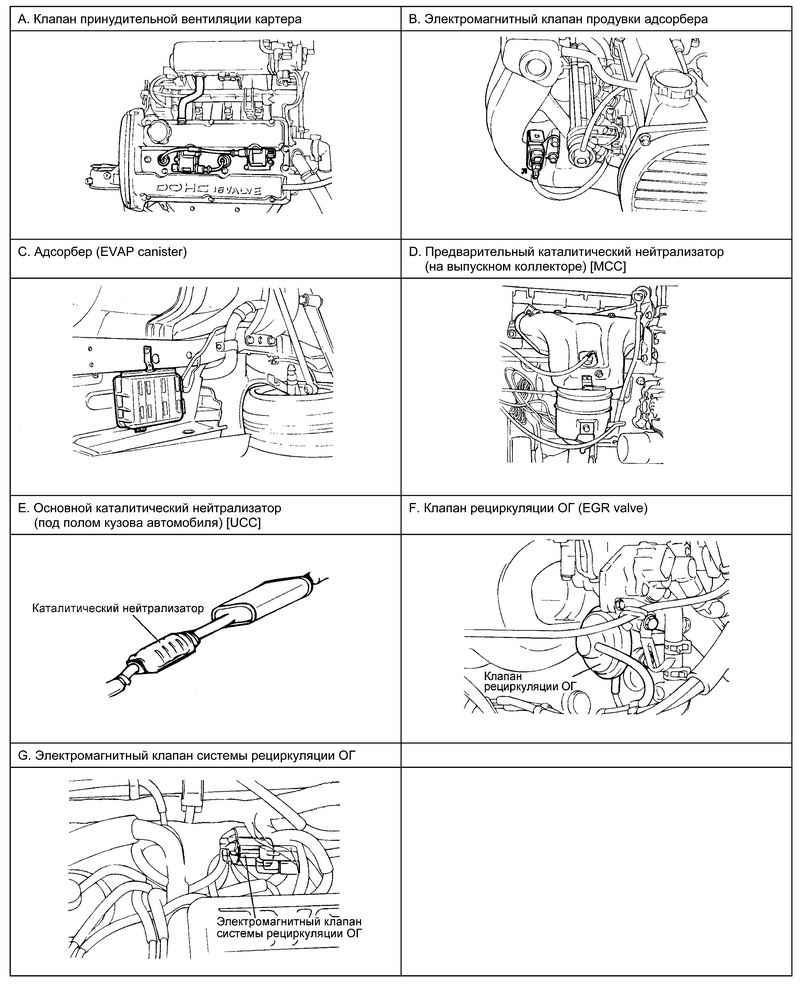

Рис. 2.349. Компоненты системы снижения токсичности (двигатель объемом 2,4 л)
|

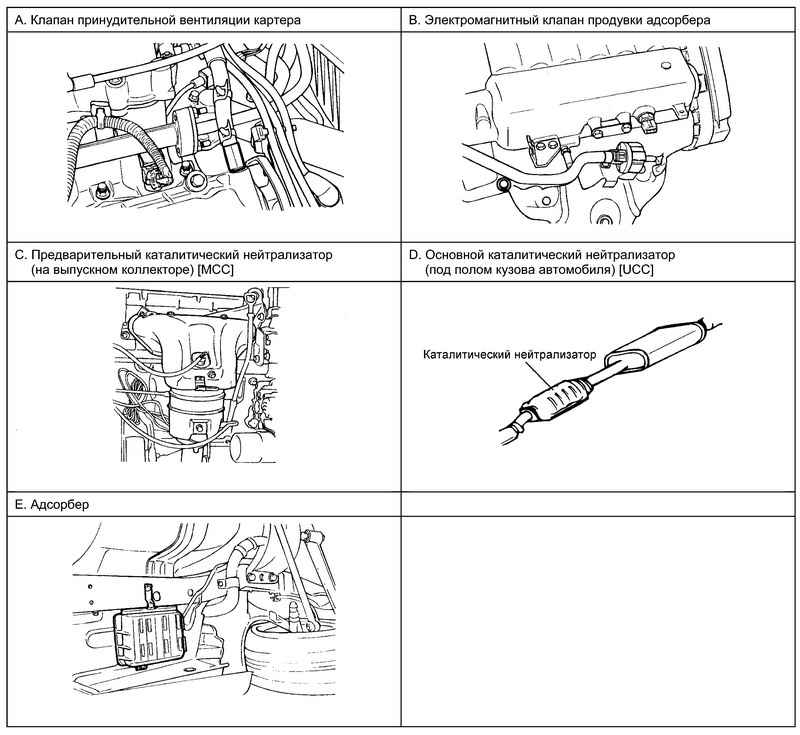

Рис. 2.350. Расположение элементов системы снижения токсичности (двигатель объемом 2,7 л): A – клапан принудительной вентиляции картера; B – электромагнитный клапан продувки адсорбера; C – предварительный каталитический нейтрализатор (на выпускном коллекторе); D – основной каталитический нейтрализатор (под полом кузова автомобиля); E – адсорбер
|

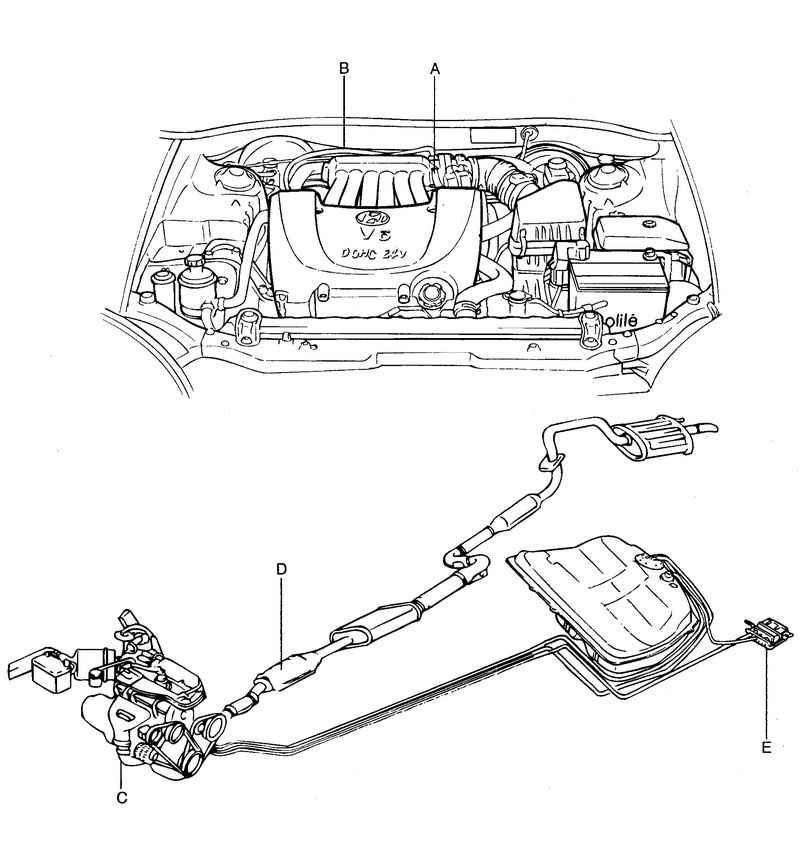

Рис. 2.351. Компоненты системы снижения токсичности (двигатель объемом 2,7 л)
|

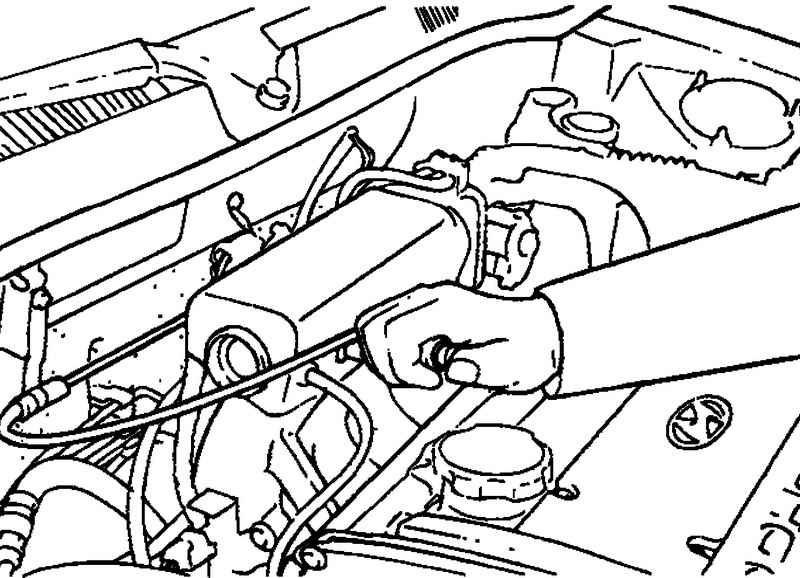

Рис. 2.352. Проверка разрежения коллектора
|
ПРИМЕЧАНИЕ
Плунжер внутри корпуса клапана принудительной вентиляции картера должен перемещаться вперед-назад.
|

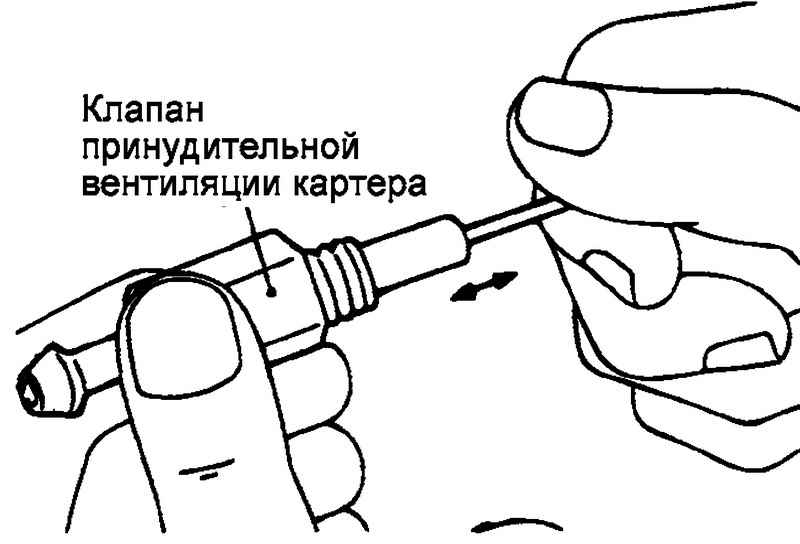

Рис. 2.353. Проверка подвижности плунжера
|
