Хендай Санта Фе. Снятие, проверка и установка насоса охлаждающей жидкости (для двигателя DOHC)



Хендай Санта Фе. Снятие, проверка и установка насоса охлаждающей жидкости (для двигателя DOHC)

2.3.4 Снятие, проверка и установка насоса охлаждающей жидкости (для двигателя DOHC) Хендай Санта Фе

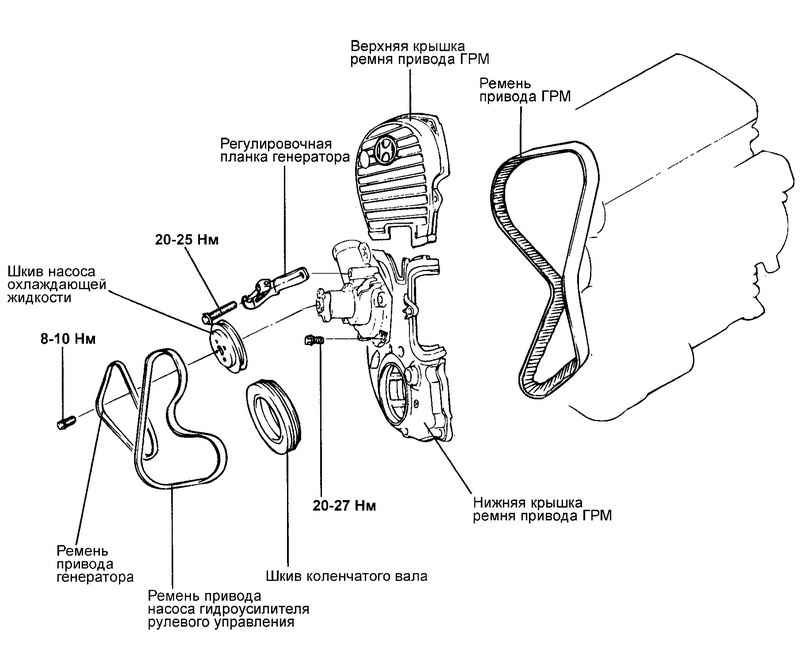

Рис. 2.156. Компоненты насоса охлаждающей жидкости



Снятие
Слейте охлаждающую жидкость и отсоедините от насоса охлаждающей жидкости соединительный шланг подводящей трубы системы охлаждения.
Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.
Снимите крышки ремня привода ГРМ и натяжитель ремня привода ГРМ.
Отверните болты крепления насоса охлаждающей жидкости, снимите регулировочную планку генератора.
Снимите насос охлаждающей жидкости в сборе с блока цилиндров.,

Проверка
Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.
Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.
Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.

Установка
алите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров

2.3.4 Снятие, проверка и установка насоса охлаждающей жидкости (для двигателя DOHC) Хендай Санта Фе

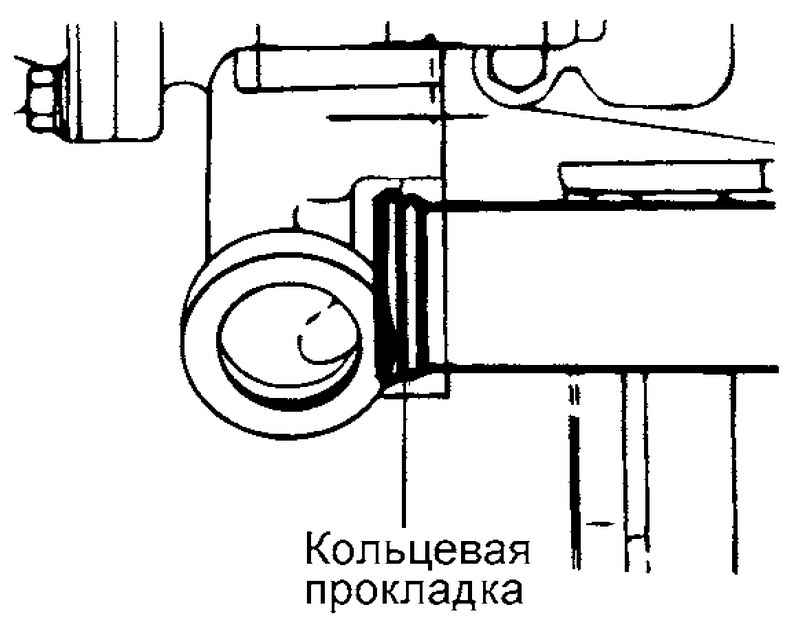

Рис. 2.157. Кольцевая прокладка


Установите в канавку впускной трубы системы охлаждения кольцевую прокладку. Смажьте прокладку водой (не наносите консистентную смазку или масло) (рис. 2.157).
Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом.
Момент затяжки болтов крепления насоса охлаждающей жидкости к блоку цилиндров: 20–27 Н·м.
Установите натяжитель ремня привода ГРМ и сам ремень. Отрегулируйте натяжение ремня привода ГРМ. Установите крышки ремня.
Установите шкив насоса охлаждающей жидкости и ремень привода генератора, и затем отрегулируйте натяжение ремня.
Заполните систему охлаждения чистой охлаждающей жидкостью.
Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
